    看任何一份图纸都要先学会看图例,不同的设计可能图例不一样,消防工程图也是如此。在消防工程图图例中,包含很多符号标识,只有先掌握这些基本知识,才能快速看懂消防工程图,最终完成分析取得分数。

    今天大家一起来学习消防工程各种基本图形符号吧!

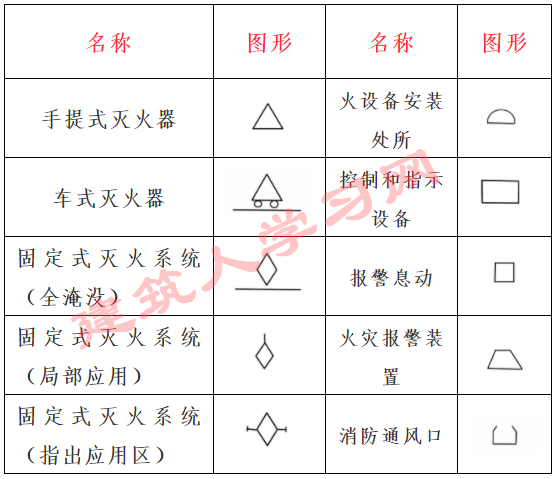

    基本图形符号

    消防工程图纸符号标识、消防图纸基本知识符号、图形符号

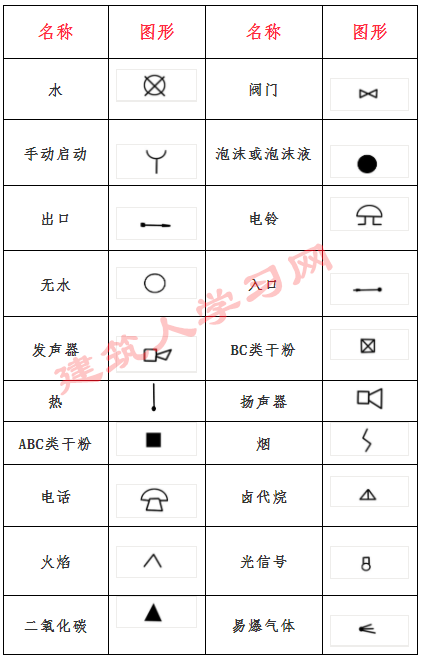

    消防工程辅助符号

    消防工程图纸符号标识、消防图纸基本知识符号、图形符号

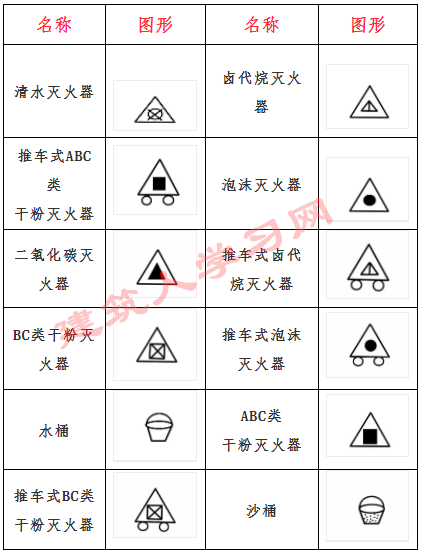

    消防工程灭火器符号

    消防工程图纸符号标识、消防图纸基本知识符号、图形符号

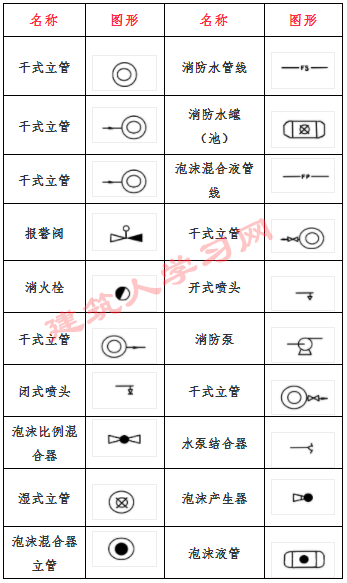

    消防管路及配件符号

    消防工程图纸符号标识、消防图纸基本知识符号、图形符号

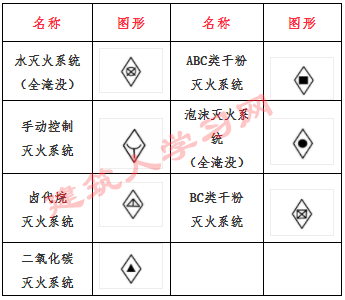

    消防工程固定灭火器系统符号

    消防工程图纸符号标识、消防图纸基本知识符号、图形符号

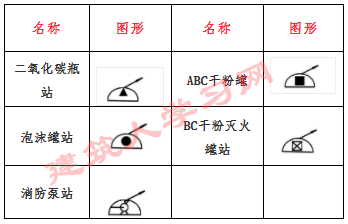

    消防工程灭火设备安装处符号

    消防工程图纸符号标识、消防图纸基本知识符号、图形符号

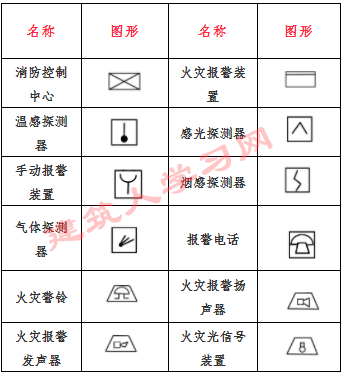

    消防工程自动报警设备符号

    消防工程图纸符号标识、消防图纸基本知识符号、图形符号
