    引言:在CAD中打开他人发给我们的图纸时,总是会遇到图纸中的字体显示不全,或者根本没有显示任何字体的情况。主要原因是在于我们电脑中没有原版图纸文字设置的字体文件,导致文字不显示或显示文号。
    遇到这样的情况,可以通过本文提到的两个CAD插件解决99%以上字体显示不全的问题。
    插件下载见文末

    使用前后对比

    使用前

    图纸中的高程点数值未显示。
    CAD插件-解决CAD字体无法显示问题(赫思CAD工具)(源泉设计插件)

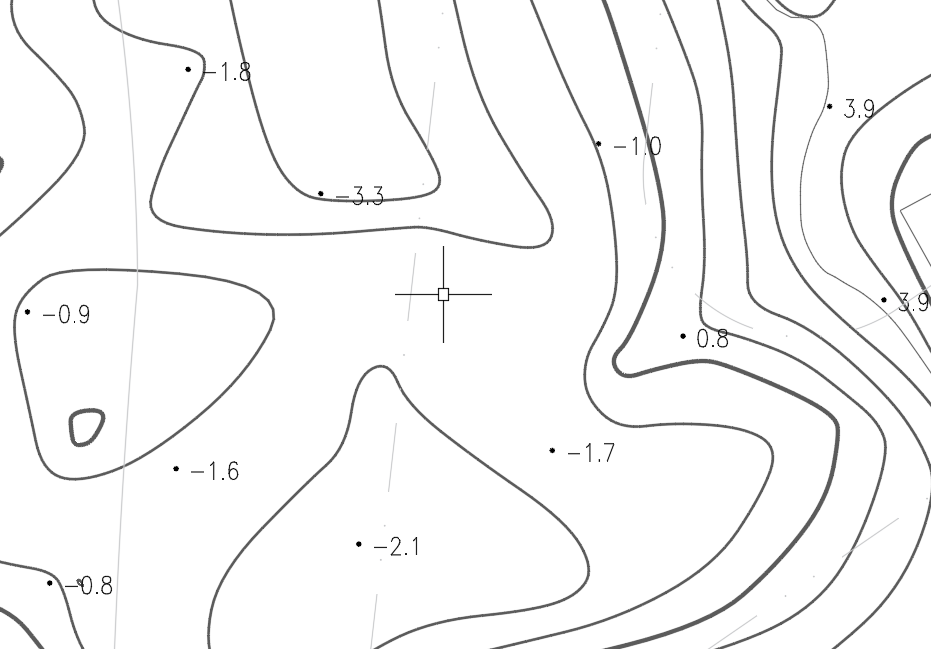

    使用后
    高程点字体被替换,数值得以显示。
    CAD插件-解决CAD字体无法显示问题(赫思CAD工具)(源泉设计插件)



    使用步骤

    1、将两个压缩包解压
    CAD插件-解决CAD字体无法显示问题(赫思CAD工具)(源泉设计插件)

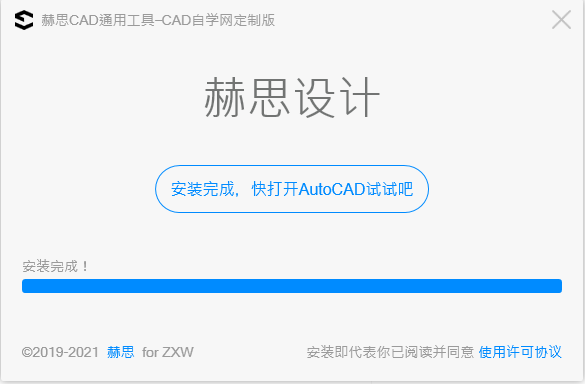

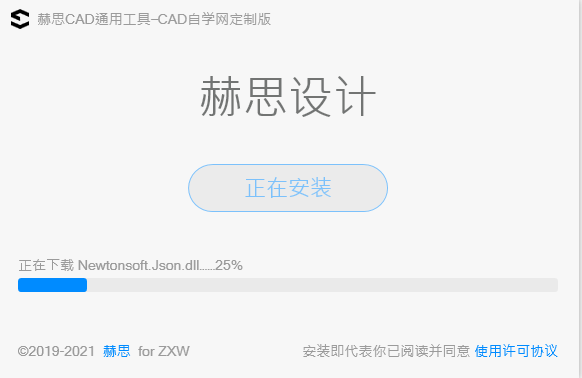

    2、打开赫思的文件夹,启动.exe程序,点击立即安装,等待安装完成。
    CAD插件-解决CAD字体无法显示问题(赫思CAD工具)(源泉设计插件)
    CAD插件-解决CAD字体无法显示问题(赫思CAD工具)(源泉设计插件)
    CAD插件-解决CAD字体无法显示问题(赫思CAD工具)(源泉设计插件)
    3、打开“YQArch”文件夹,在其“sys”文件夹中打开“setup.exe”。
    CAD插件-解决CAD字体无法显示问题(赫思CAD工具)(源泉设计插件)

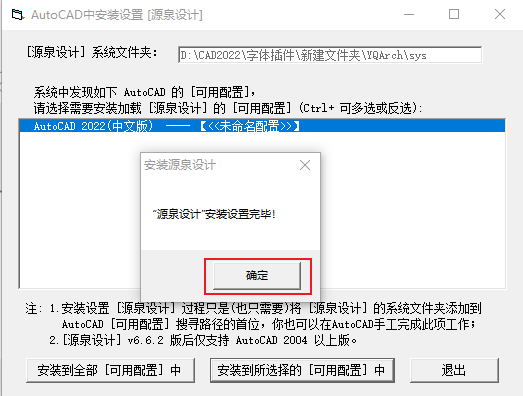

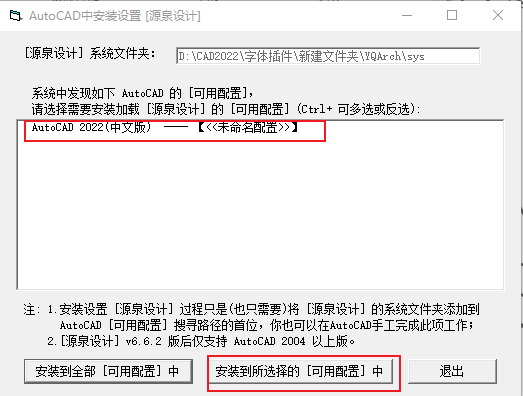

    4、选择安装的CAD程序,点击“安装到所选择的可用配置中”,安装完成点击“确定”。
    CAD插件-解决CAD字体无法显示问题(赫思CAD工具)(源泉设计插件)
    CAD插件-解决CAD字体无法显示问题(赫思CAD工具)(源泉设计插件)

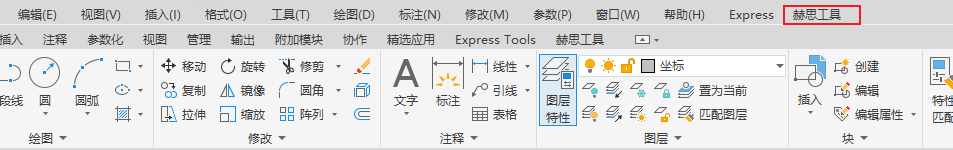

    5、打开CAD图纸文件,软件上方的工具栏已经显示“赫思工具”。
    CAD插件-解决CAD字体无法显示问题(赫思CAD工具)(源泉设计插件)

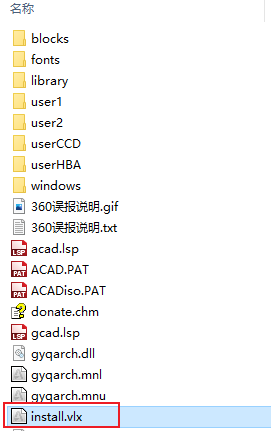

    6、将“sys”文件夹中的“install.vlx”文件拖入CAD中。
    CAD插件-解决CAD字体无法显示问题(赫思CAD工具)(源泉设计插件)

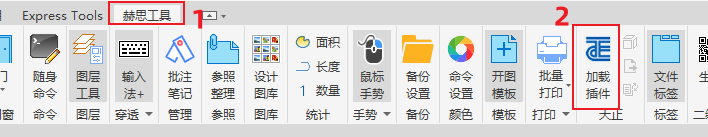

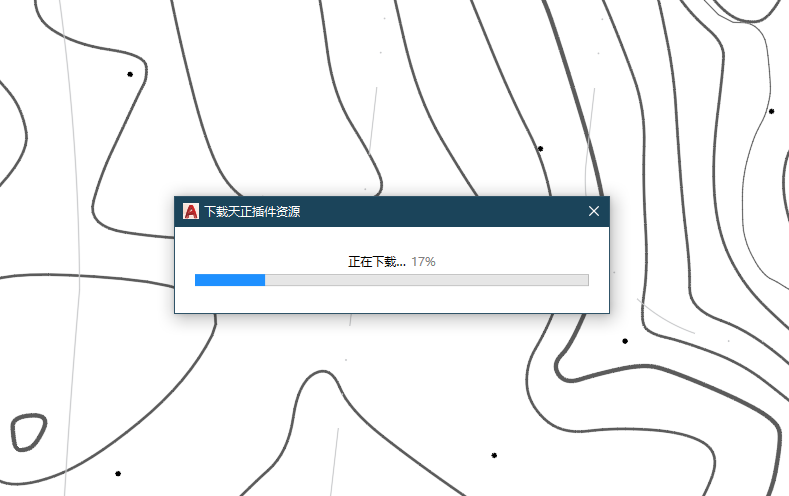

    7、在CAD中选择工具栏的“赫思工具”,然后点击“加载插件”,等待资源下载完成。
    CAD插件-解决CAD字体无法显示问题(赫思CAD工具)(源泉设计插件)
    CAD插件-解决CAD字体无法显示问题(赫思CAD工具)(源泉设计插件)

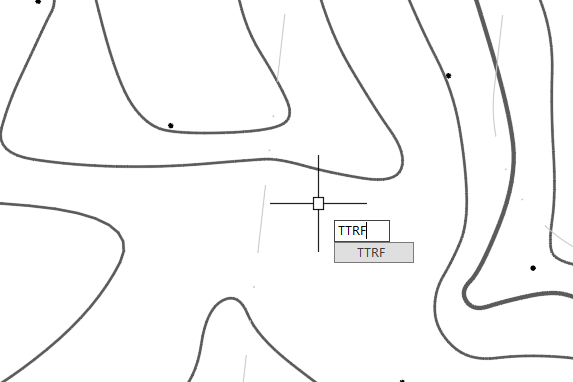

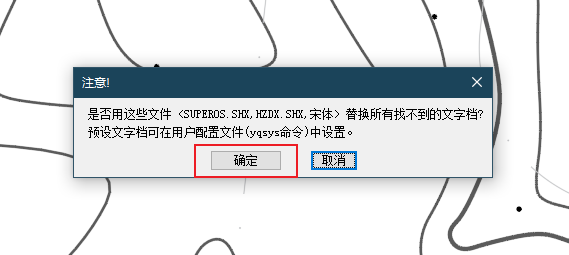

    8、资源下载完成后,输入“ttrf”,回车,选择“确定”替换文字,最后无法显示的字体就会显示出来。
    CAD插件-解决CAD字体无法显示问题(赫思CAD工具)(源泉设计插件)
    CAD插件-解决CAD字体无法显示问题(赫思CAD工具)(源泉设计插件)
    CAD插件-解决CAD字体无法显示问题(赫思CAD工具)(源泉设计插件)
