天正建筑布图出图和打印技巧

建筑图样绘制完成后，要经过布图才可以打印输出。在此就相关布图和出图的一些经验技巧和大家做一分享，希望能够对大家的学习和工作有所帮助。

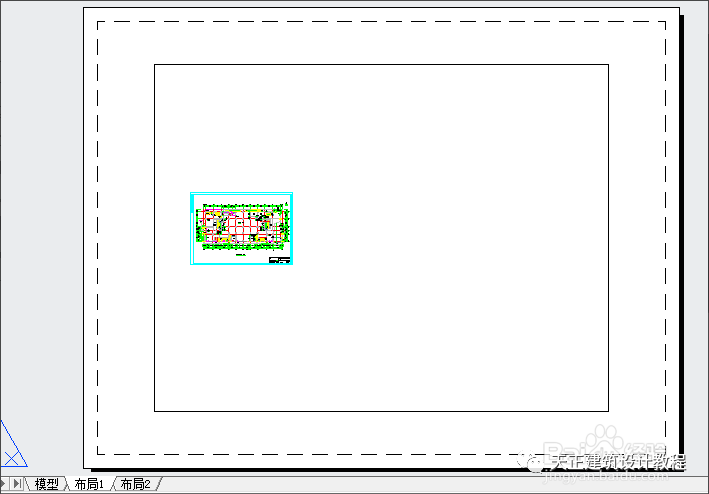

认识模型空间和布图空间的概念。模型空间主要用于绘制建筑图形，对于简单的图形，可以在模型空间中按一个比例布图输出，也就是单比例布图输出。布图空间或者叫做图样空间主要用于图形布局打印输出建筑图样，在此空间中不仅可以单比例输出，也可将多个图样按照不同比例布局在一张图样上打印输出，即为多比例布图。对于复杂的工程图件，打印输出时优先选择在布图空间上出图。

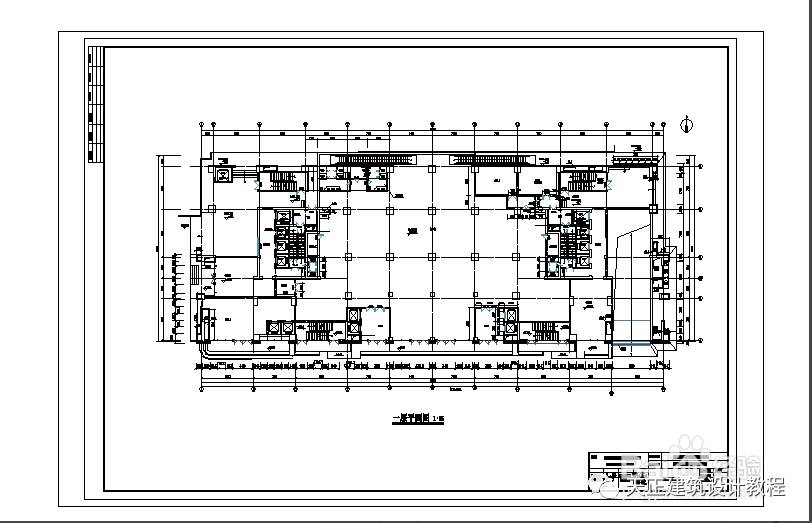

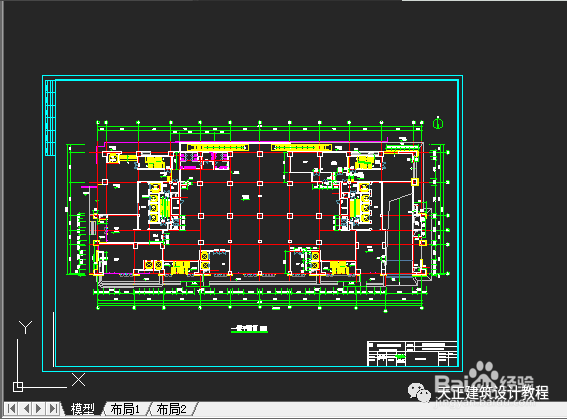

单比例出图。天正建筑绘制的建筑图纸都是按1：1的实际尺寸进行绘制。当全图只使用一个比例时就可以进行单比例的布图出图。我们可以根据实际情况设置出图比例或者更改出图比例。具体操作为在状态栏找到注释比例，点击小三角符号进行出图比例的设置，或自定义出图比例。

输入验证码查看隐藏内容

扫描二维码关注本站微信公众号 软件智汇

或者在微信里搜索 软件智汇

回复 2556 获取验证码

软件智汇

多比例出图。在建筑设计制图中，需要许多细节详图，详图和整天的图形以不同比例出现在最终图纸上是比较常用的要求。完成这样的图样就必须使用图形切割,详图标注等相关较为复杂的操作。图形切割就是将模型图形的一部分或者是局部进行放大布图。
