近年来,我国多地陆续出现强震,给人民带来巨大的损失,老百姓深受灾难。如何保障建筑不在地震时发生雪崩式的倒塌,保证地震时结构不发生整体崩溃,尽量减少因地震引起的建筑结构次生灾害对人员伤亡和经济损失,成了当前研究抗震工作的重中之重。而建筑机电抗震在整体的建筑结构抗震中起到至关重要的作用。

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

建筑机电抗震

建筑机电抗震,指的是管道、风管、电缆桥架等机电设施的抗震,通俗的说就是“水电风”系统的抗震措施。在最开始,国内对于机电设施的保护,主要承重作用,基本上都是没有考虑抗震设计,给系统安全带来很大的隐患。而《建筑机电工程抗震设计规范》所列明应采取的措施、技术,定义为抗震支撑系统。以荷载力学为基础,地震作用验算为核心,将管道、风管、电缆桥架等机电设施牢固连接于已做抗震设计的建筑体,限制机电工程设施位移,控制设施振动,并将荷载传递至承载结构上的各类组件或装置。其抗震支撑的主要目的就是安全,即把地震所造成的生命与财产损失减少到最低程度,通俗地来讲,这类产品我们又称之为抗震支吊架。

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

比如吊灯的吊悬

当地震发生时,只承受重力荷载作用的悬吊系统会发生无规则的摆动,次数多了可能会对生根点处的锚固强度产生影响,使得悬吊系统松脱掉落,造成次生灾害。

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

加入抗震支吊架前

而一旦给悬吊系统增加了抗震设施,即抗震支吊架,在地震发生时,通过侧向和纵向的抗震支承能够大大减少其无序晃动,在整体建筑抗震性能完好的情况下,能保证悬吊系统不发生掉落,大大减少因次生灾害引起的人员伤亡和经济损失。

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

加入抗震支吊架后

输入验证码查看隐藏内容

扫描二维码关注本站微信公众号 软件智汇
或者在微信里搜索 软件智汇
回复 2556 获取验证码
wechat 软件智汇

机电抗震支架设计说明及大样

根据《中华人民共和国建筑法》和《中华人民共和国防震减灾法》,实行以"预防为主"的方针,经抗震加固后的建筑给水排水、消防、供暖、通风、空调、燃气、热力、电力、通讯等机电工程设施,当遭遇到本地区抗震设防烈度的地震发生时,可以达到减轻地震破坏,减少和尽可能防止次生灾害的发生,从而达到减少人员伤亡及财产损失的目的。机电抗震支架是限制附属机电工程设施产生位移,控制设施振动,并将荷载传递至承载结构上的各类组件或装置。2015年住房城乡建设部发布国家标准《建筑机电工程抗震设计规范》 公告:批准《建筑机电工程抗震设计规范》为国家标准,编号为:GB 50981-2014,自2015年8月1日期实施。

建筑机电抗震系统的组成包括立管管束、钢梁及檩条夹钳、环状管吊、防震斜撑系统、防震钢吊件与支撑等等。

在中国,建筑物及其附属结构的防震抗震已经刻不容缓,对建筑机电抗震设计须迅速提高认识,这对于建筑物的抗震减灾起到极为重要的作用和意义!

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

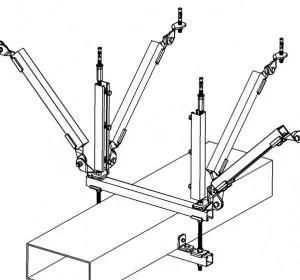

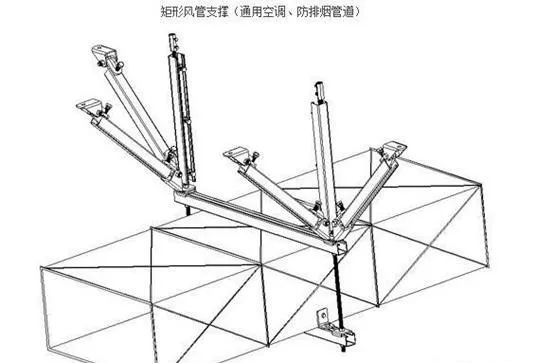

矩形风管抗震支架示意图

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

矩形桥架抗震支架示意图

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

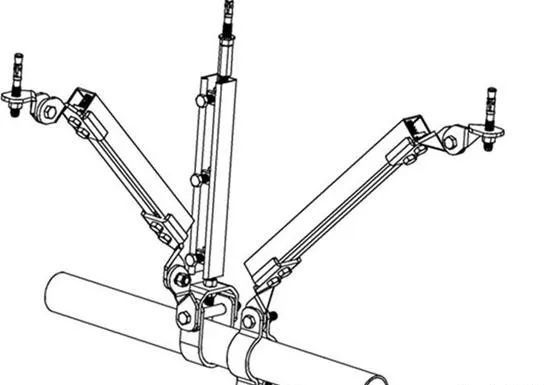

水管抗震支架示意图


参考规范:GB50981-2014《建筑机电工程抗震设计规范》。

参考图集:16D707-1《 建筑电气设施抗震安装》。


电气专业

为防止地震时电力系统失效、短路及起火造成人员伤亡及财产损失,根据《建筑抗震设计规范》(GB50011-2010)第1.0.2条、第3.7.1条及《建筑机电工程抗震设计规范》(GB50981-2014)1.0.4及7.4.6条为强制性条文,应对机电管线系统进行抗震加固。本项目重力超过1.8kN的设备;内径大于等于DN60mm的电气配管;15Kg/m或以上的电缆桥架、电缆梯架、电缆线盒、母线槽都应设置抗震支吊架,且此项目抗震支吊架产品需通过FM认证,与混凝土、钢结构、木结构等须采取可靠的锚固形式。抗震支吊架的设置原则为:刚性电力线管侧向支撑最大间距为12m,非刚性电力线管侧向支撑最大间距为6m,刚性电力线管纵向支撑最大间距为24m,非刚性电力线管纵向支撑最大间距为12m。(为保证抗震系统的整体安全性,对长度低于300mm的吊杆,也建议进行适当的补强)。具体深化设计由专业公司完成,最终间距根据现场实际情况在深化设计阶段确定。所有产品需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015。

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

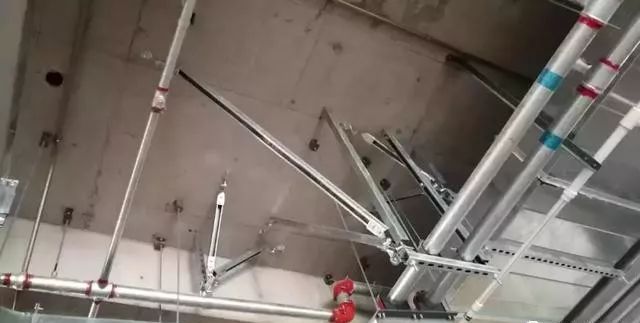

桥架抗震支架现场图片

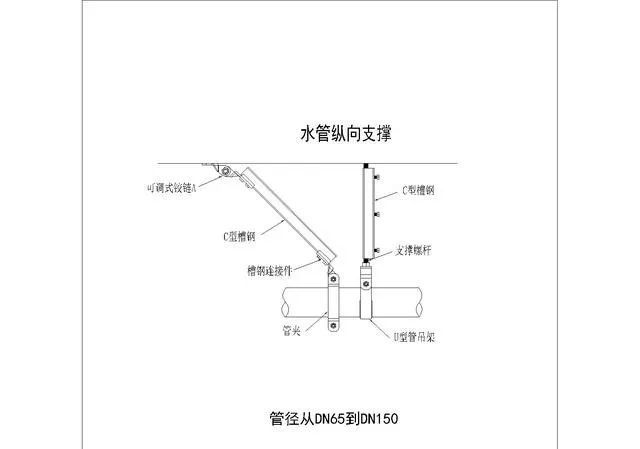

安装示意图如下:

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

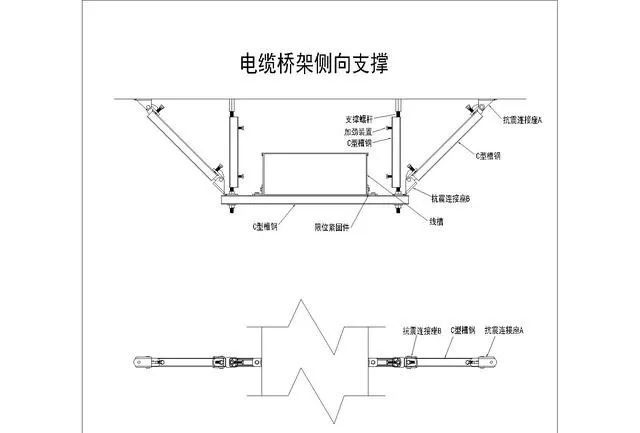

电缆桥架侧向支撑

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

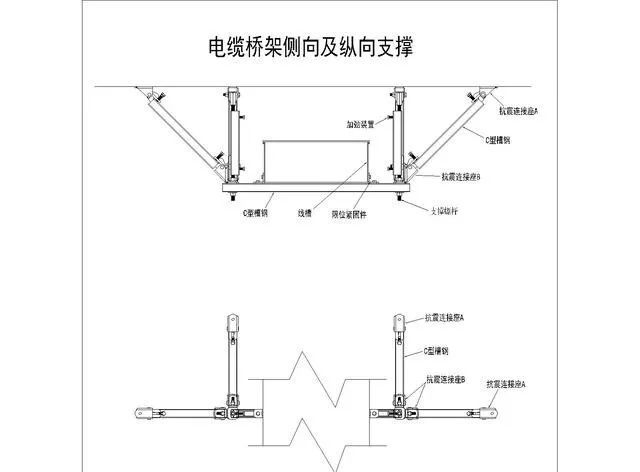

电缆桥架侧向及纵向支撑

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

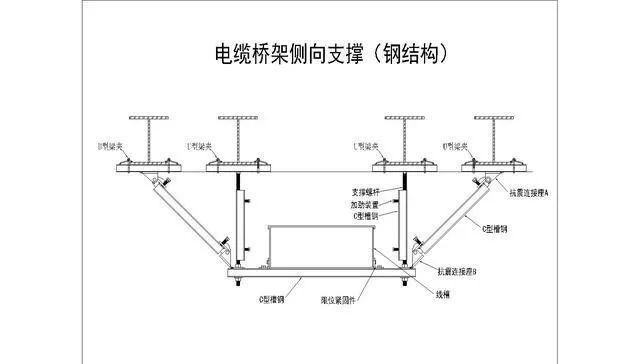

电缆桥架侧向支撑(钢结构)

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

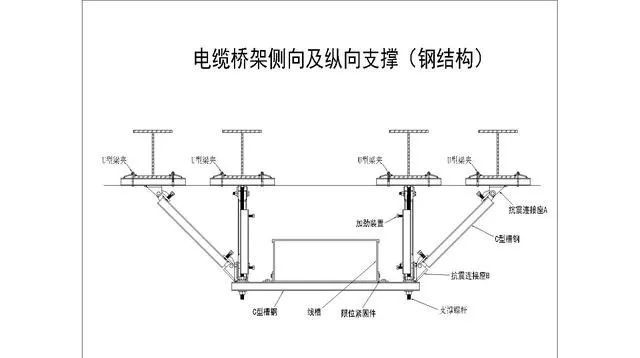

电缆桥架侧向及纵向支撑(钢结构)

暖通专业

为防止地震时风管系统及空调管道系统失效及跌落造成人员伤亡及财产损失,根据根据《建筑抗震设计规范》(GB50011-2010)第1.0.2条、第3.7.1条及《建筑机电工程抗震设计规范》(GB50981-2014)第1.0.4及5.1.4条为强制性条文,应对机电管线系统进行抗震加固。本项目所有直径大于0.7m的圆形风管系统;所有截面积大于0.38m2的矩形风管;大于DN65的所有空调水管都应设置抗震支吊架,且此项目抗震支吊架产品需通过FM认证,与混凝土、钢结构、木结构等须采取可靠的锚固形式。抗震支吊架的设置原则为:风管的侧向支撑最大间距9米,纵向支撑最大间距18米,(为保证抗震系统的整体安全性,对长度低于300mm的吊杆,也建议进行适当的补强),具体深化设计由专业公司完成,最终间距根据现场实际情况在深化设计阶段确定。所有产品需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015。

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

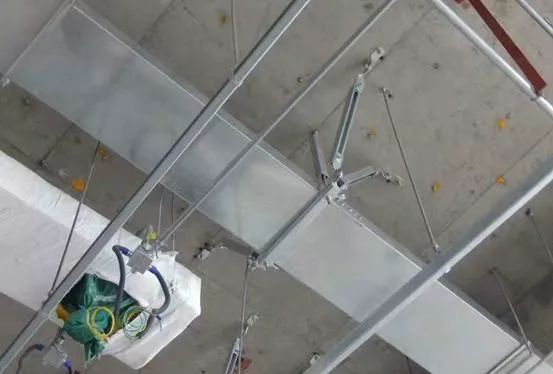

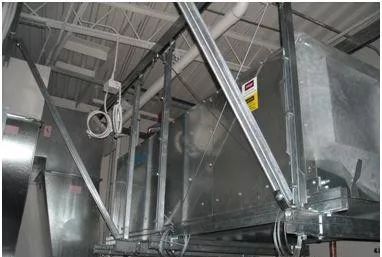

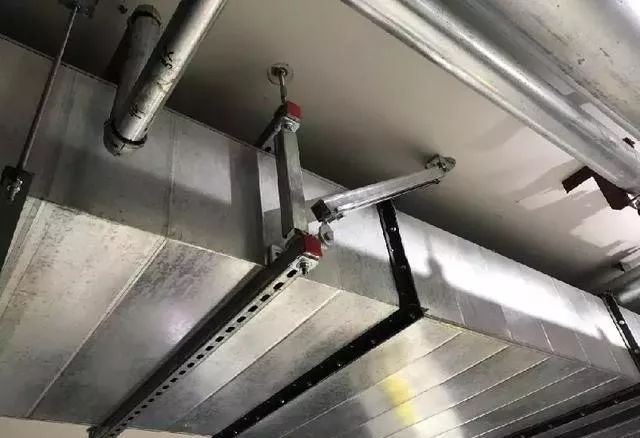

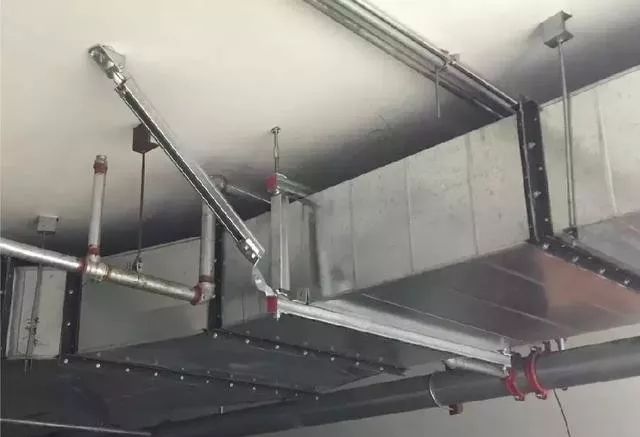

风管抗震支架现场图片

安装示意图如下:

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

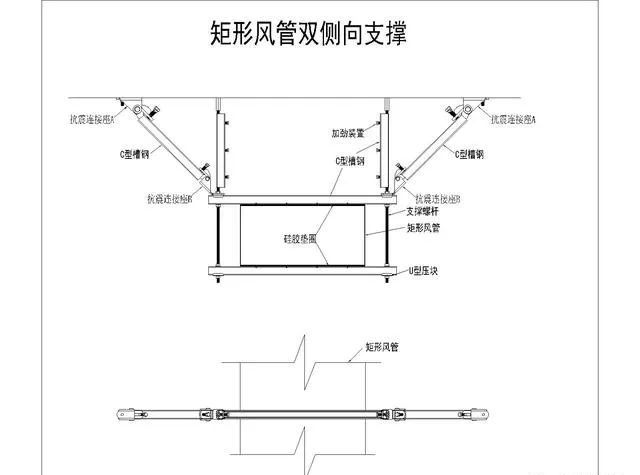

矩形风管双侧向支撑

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

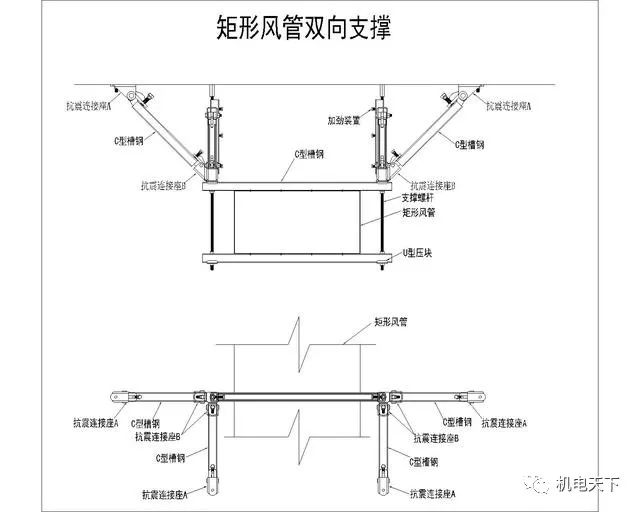

矩形风管双向支撑

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

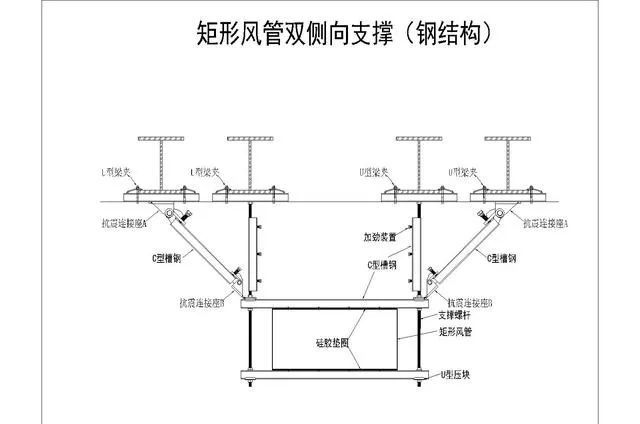

矩形风管双侧向支撑(钢结构)

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

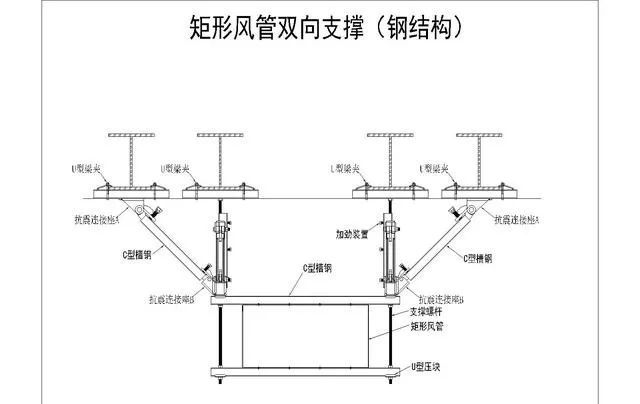

矩形风管双向支撑(钢结构)


给排水专业

为防止地震时给排水管道系统及消防管道系统失效或跌落造成人员伤亡及财产损失,根据《建筑抗震设计规范》(GB50011-2010)第1.0.2条、第3.7.1条及《建筑机电工程抗震设计规范》(GB50981-2014)第1.0.4条等强制性条文,应对机电管线系统进行抗震加固。本项目对直径≥DN65的管道设置抗震支吊架,且此项目抗震支吊架产品需通过FM认证,与混凝土、钢结构、木结构等须采取可靠的锚固形式,具体深化设计由专业公司完成。抗震支吊架的设置原则为:新建工程刚性管道侧向抗震支撑最大设计间距12米,纵向抗震支撑最大设计间距24米,柔性管道上述参数减半;(为保证抗震系统的整体安全性,对长度低于300mm的吊杆,也建议进行适当的补强);最终间距根据现场实际情况在深化设计阶段确定。所有产品需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015。

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

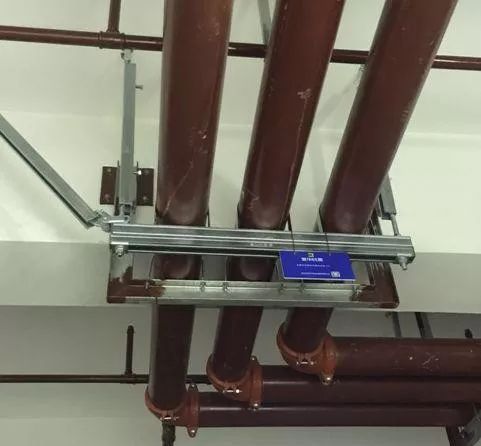

水管抗震支架现场图片

安装示意图如下:

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

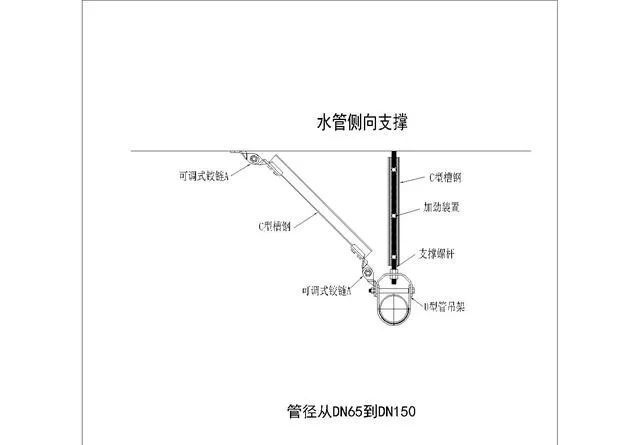

水管侧向支撑

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

水管侧向支撑

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

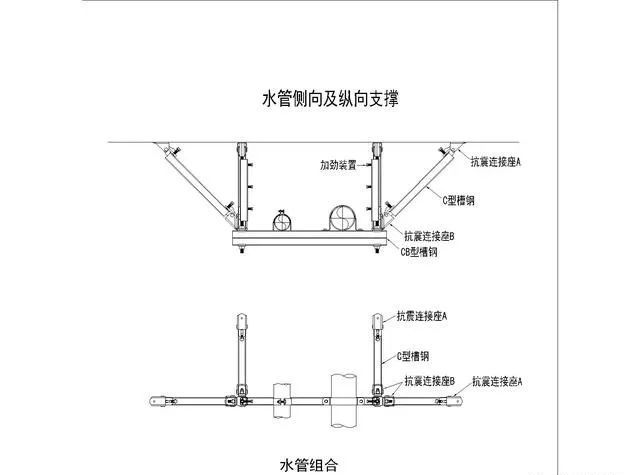

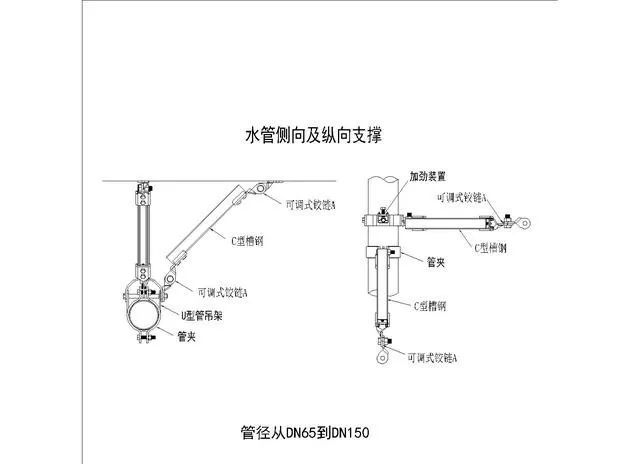

水管侧向及纵向支撑

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

水管侧向及纵向支撑

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

水管侧向及纵向支撑

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

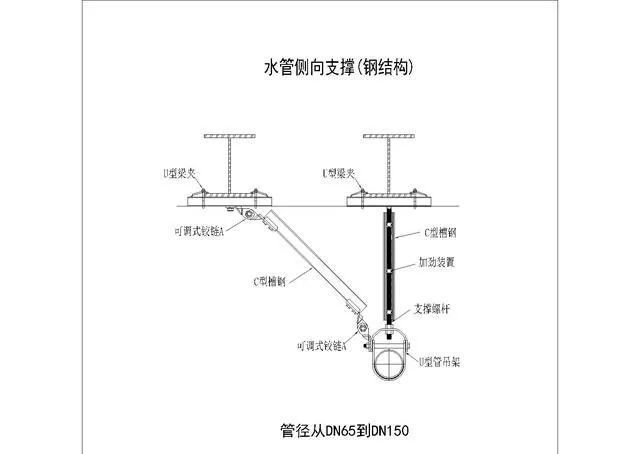

水管侧向支撑(钢结构)

水电管道为什么要强制安装抗震支吊架(方法、步骤)(不同专业)

水管侧向支撑(钢结构)
