如果把家比喻成一个人,房子是骨骼,那么水电路则相当于人体的血管和动脉,正因为他们的存在,才赋予家鲜活的生命。由此,水电施工自然也成为家装工程的重中之重。为了大家对水电施工有更好的了解,今天小编给大家总结水电施工全步骤及其细节工艺,让你装修小白秒变老司机!再也不怕被坑了!

电路施工步骤

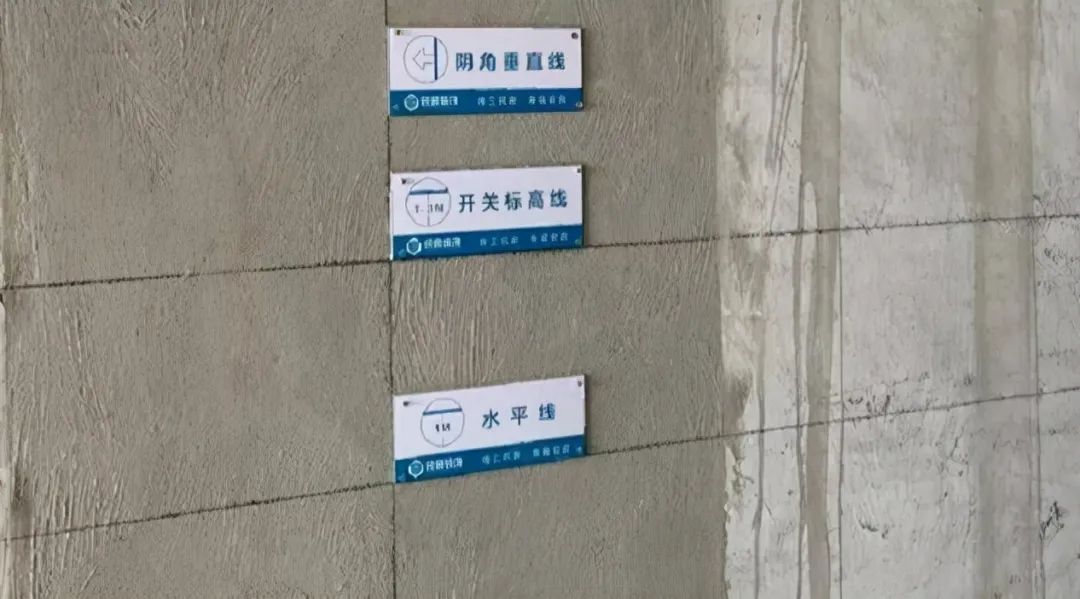

第一步:弹线

水电施工全步骤及细节工艺

弹线分为水平线和走管线,水平线是为了让所有的开关和插座都安装在同一水平线上,方便布线,也更加美观;走向线是为了让线路走向横平竖直,一来更加整洁,二来便于日后维修检查,而且能避免后期打孔破坏电线。

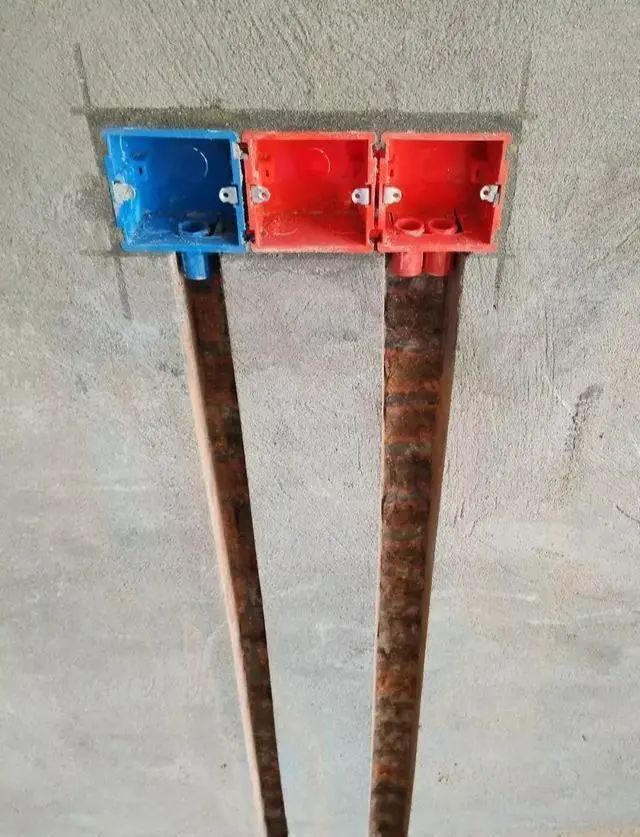

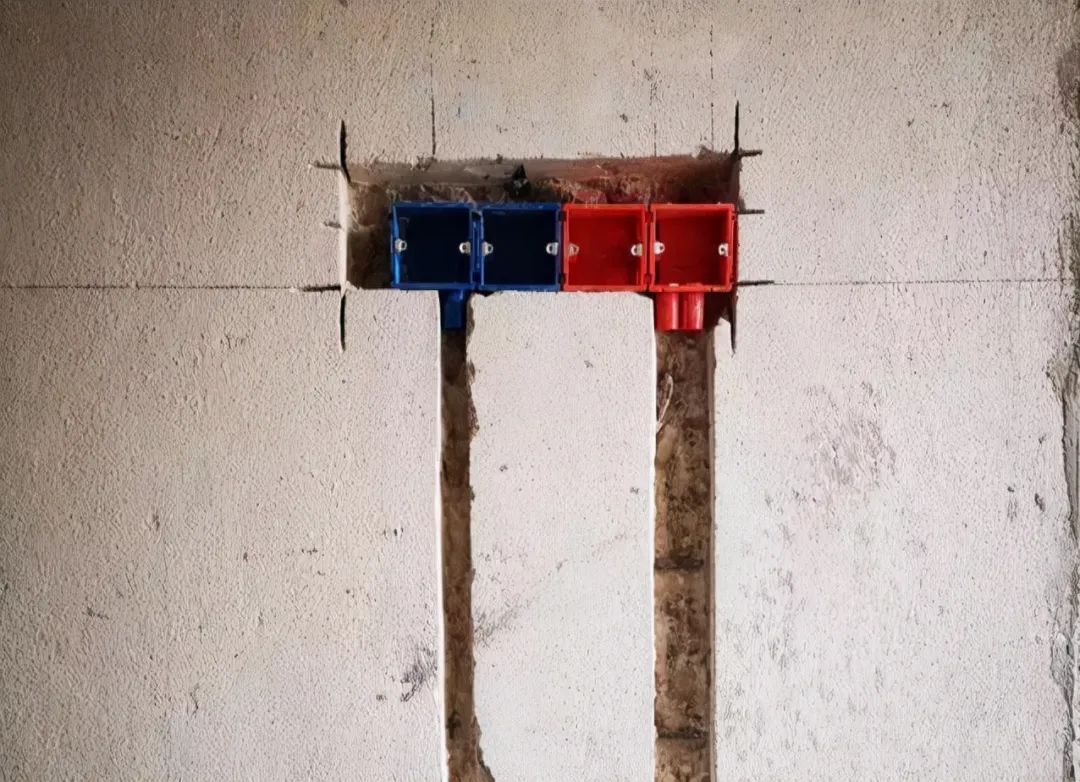

第二步:开槽

水电施工全步骤及细节工艺

输入验证码查看隐藏内容

扫描二维码关注本站微信公众号 软件智汇
或者在微信里搜索 软件智汇
回复 2556 获取验证码
wechat 软件智汇

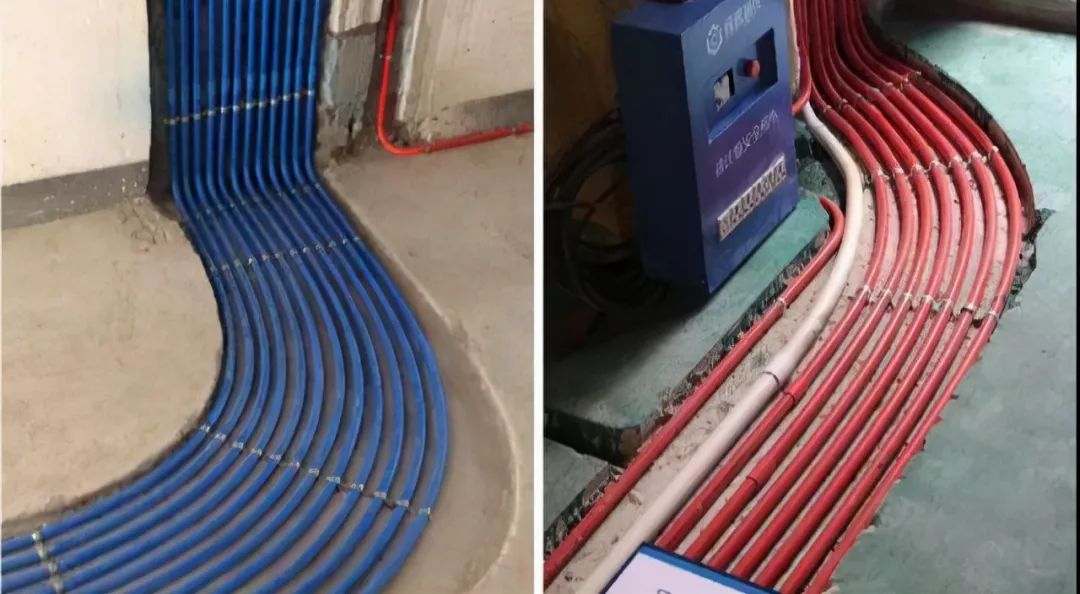

▲管线弯曲角度细节工艺:月亮弯工艺

水电施工全步骤及细节工艺

在电线管转角时控制其弯曲角度>90°,这样做能减小助力,确保将来电线升级或者出现问题检修时,可以更方便的抽出替换。

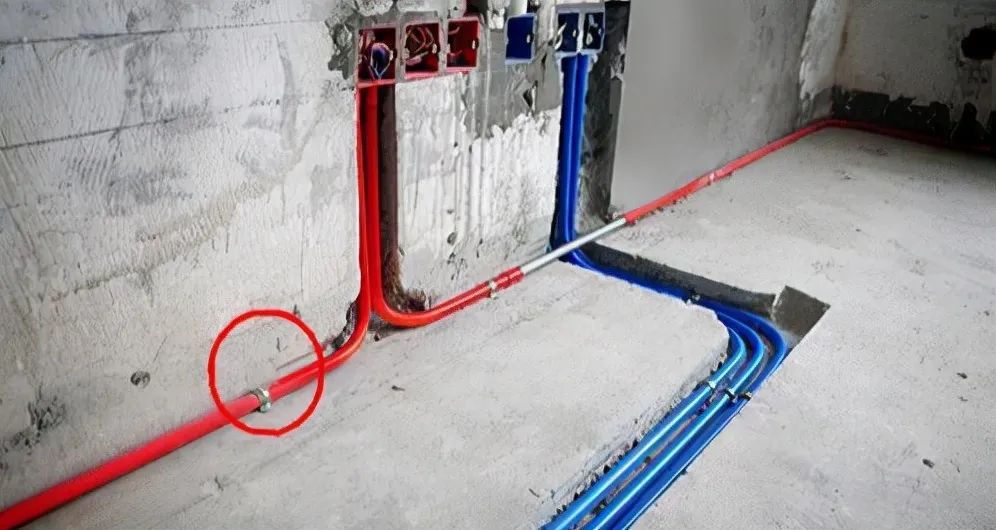

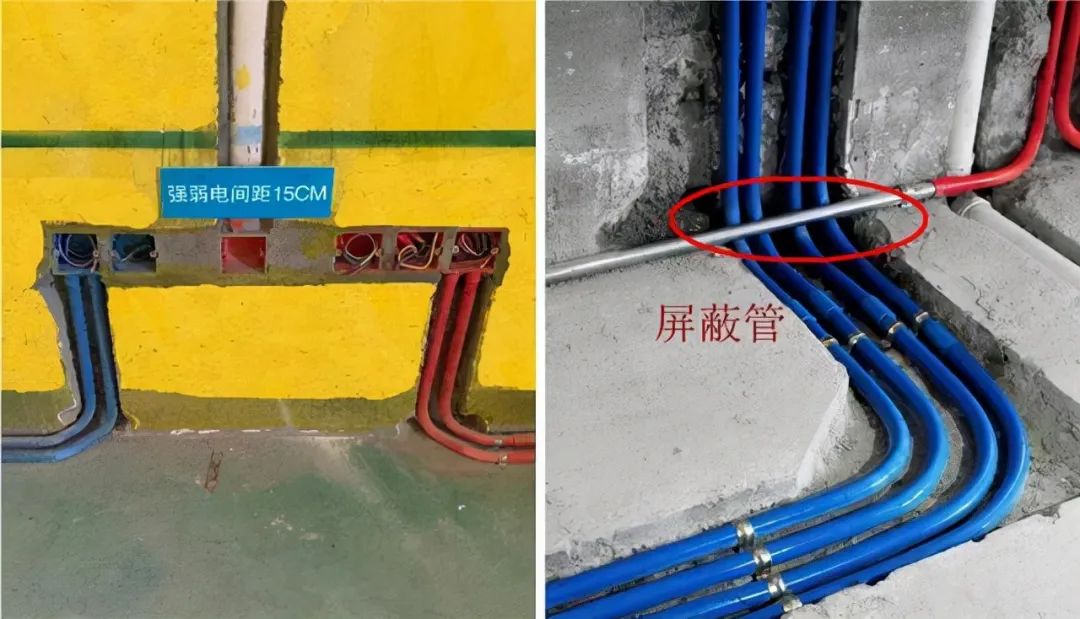

▲强弱电交叉处细节工艺:屏蔽管保护工艺

水电施工全步骤及细节工艺

在强弱电交叉的地方,需要使用镀锌屏蔽管,起到屏蔽干扰的作用。(强电:一般通指家里的电源线;弱电:指宽带线、电话线、有线电视线以及音箱线等。)

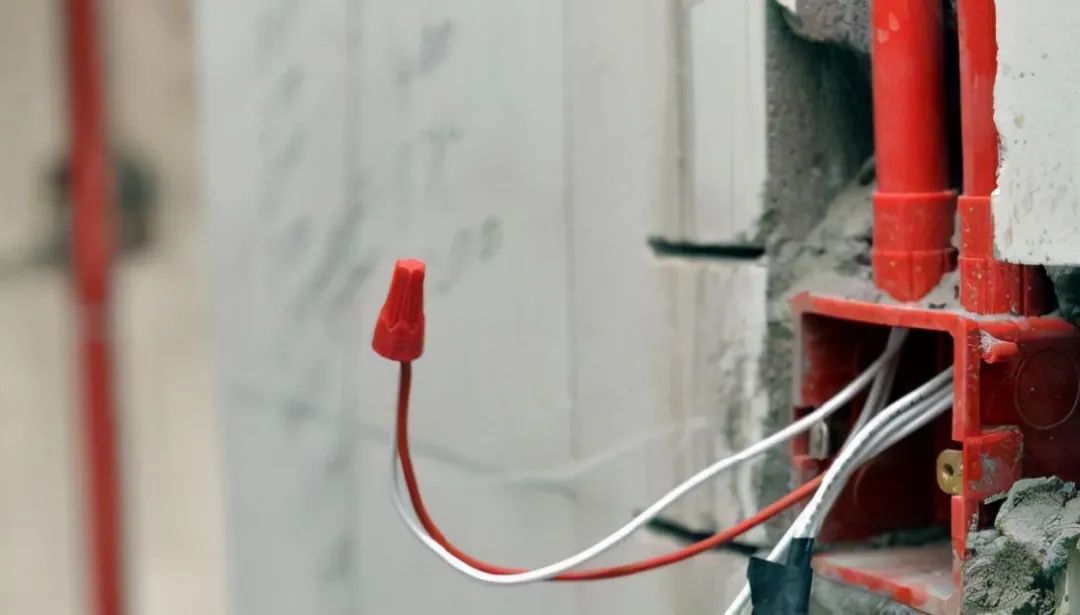

▲接线头处细节工艺:接线端子并线工艺

水电施工全步骤及细节工艺

舍弃传统的绝缘胶布和压线帽,使用更为先进的接线端子,使电线结合更为紧密,安全稳定不宜松动,有效的避免电路老化,减少短路风险。

第六步:封闭电槽

线管穿完后,将之前穿电线开的槽全部修补好,并保证表面平整。

第七步:标尺寸拍照留底

拍照留底方便日后维修,及其在进行其他改造和安装时不会损坏电线。

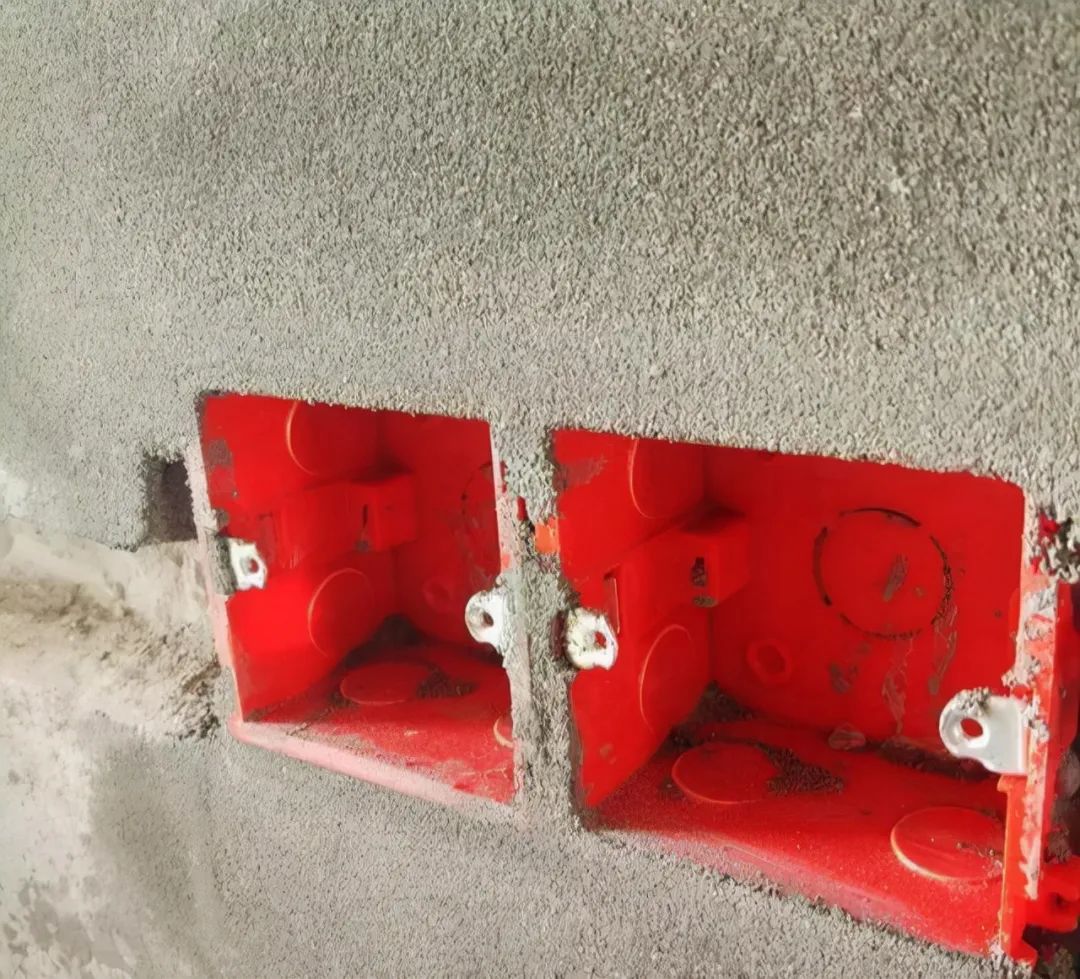

第八步:底盒保护

水电施工全步骤及细节工艺

它可以很好地起到:防触电、防灰尘的作用;在施工中难免粉尘较多,而保护盖板可以隔绝灰尘,并有效防护因意外碰触而造成的触电隐患。

水路施工步骤

第一步:确定走向和弹线

在做水路改造之前,首先要确定管道的走向和高度,然后认真测量定位,用墨盒线弹出管槽宽度双线,水路走向也必须是横平竖直。

水电施工全步骤及细节工艺

特别提醒:为了有效避免水管爆裂造成的危害,在现在的水路施工中一般都会让水管走顶,虽然会更加耗材,但是其可以减少漏水时的危害系数,同时也更易被发现和维修。

第二步:开槽

用专业切割工具沿画好的管槽线卡槽,管槽要横平竖直且四周要平滑。管槽深度与宽度按照水管大小而定,一般宽度大于管外径5mm为宜,深度则大于外径8mm-10mm为宜,以便于封槽。

第三步:布管

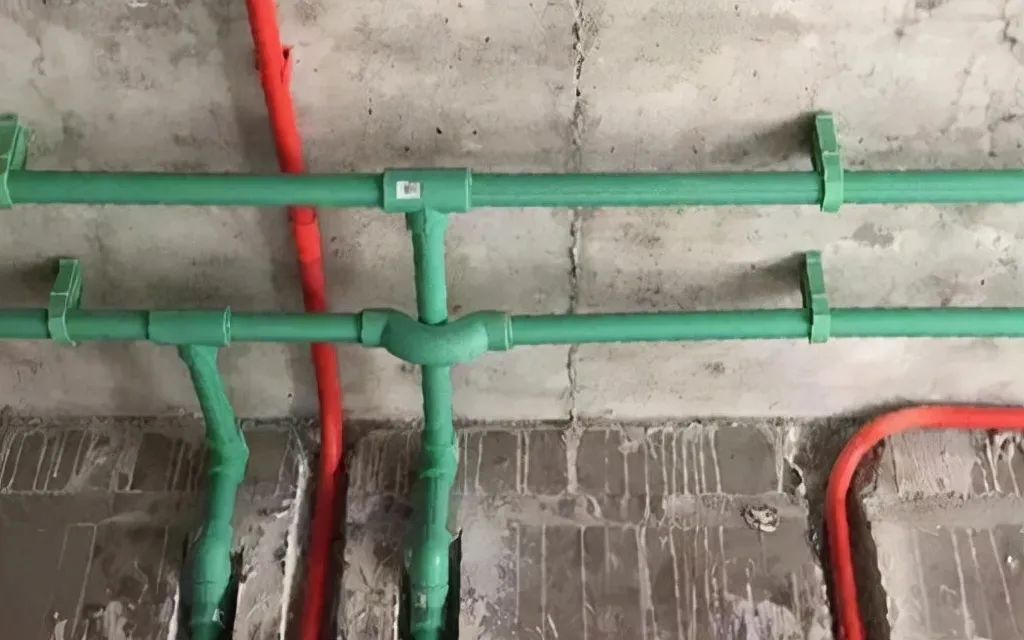

先安装吊卡,之后将冷热水管用吊卡固定上去,冷热水管需要分开布置。冷热水管道左右排列时,左侧应为热水,右侧应为冷水;上下排列时,上侧为热水,下侧为冷水。改造好的冷热水出水管口应水平一致,间隔保持15cm。

▲冷热水管连通及其出水口固定工艺

水电施工全步骤及细节工艺

通过保护结构既能保证冷、热水管不发生堵塞的情况,还能对冷热水管进行定位,便于后期设备安装。

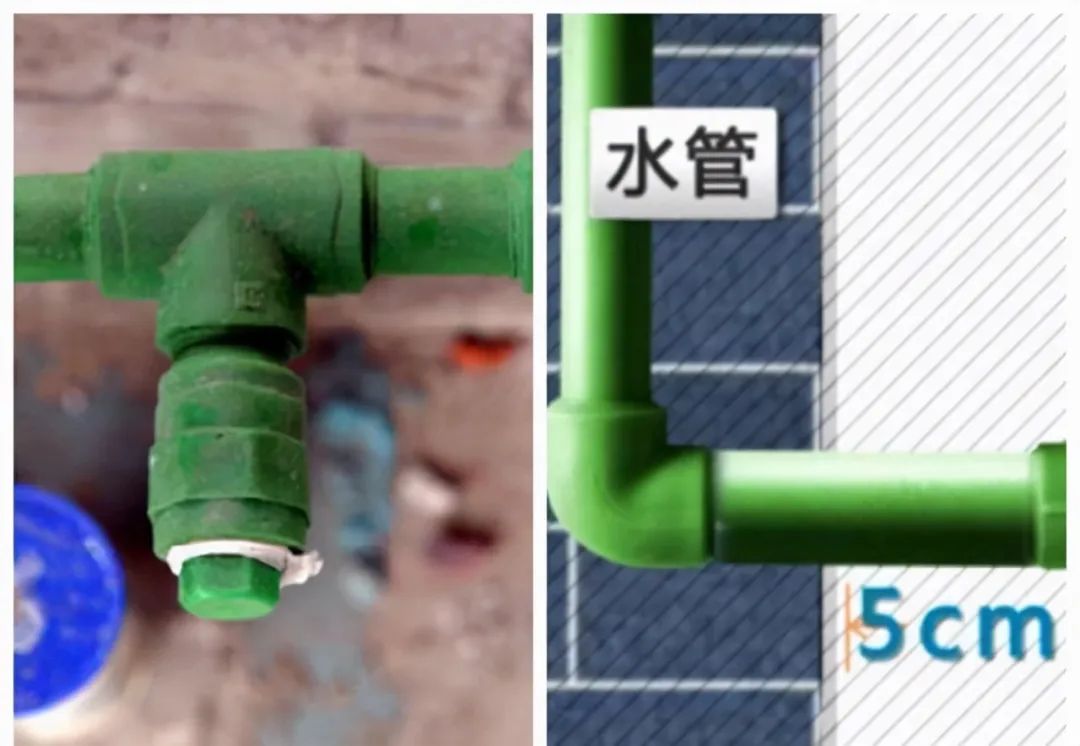

▲水槽水管弯头加长工艺

水电施工全步骤及细节工艺

将水槽的水管弯头加长约5cm,这样可以让其直接穿过橱柜,不仅方便三角阀和软管的安装,同时在漏水是能更快的发现,不会损坏橱柜,且检查和维修更简单易行。

第四步:管路检测

水路施工容易出现爆管和渗漏的现象,为了避免后期返工不便,一般是使用试压的方式进行管道检查。

第五步:二次防水

在水电路安装过程中可能会对防水层造成破坏,则在水电路安装完之后需要再进行二次防水。

水电施工全步骤及细节工艺

水电路施工的每一个步骤的至关重要,今天已经对此施工步骤做了详细介绍,希望大家对水电工程能有更加深刻的了解哦!
