DWG我知道,但是DWT和DXF又是什么格式的文件啊?”

不知道你们有没有上述的疑问。

在CAD中,有多少种格式的文件我也没统计过,总之就很多,今天不妨一一介绍下,如有遗漏,欢迎补充。

1、DWG

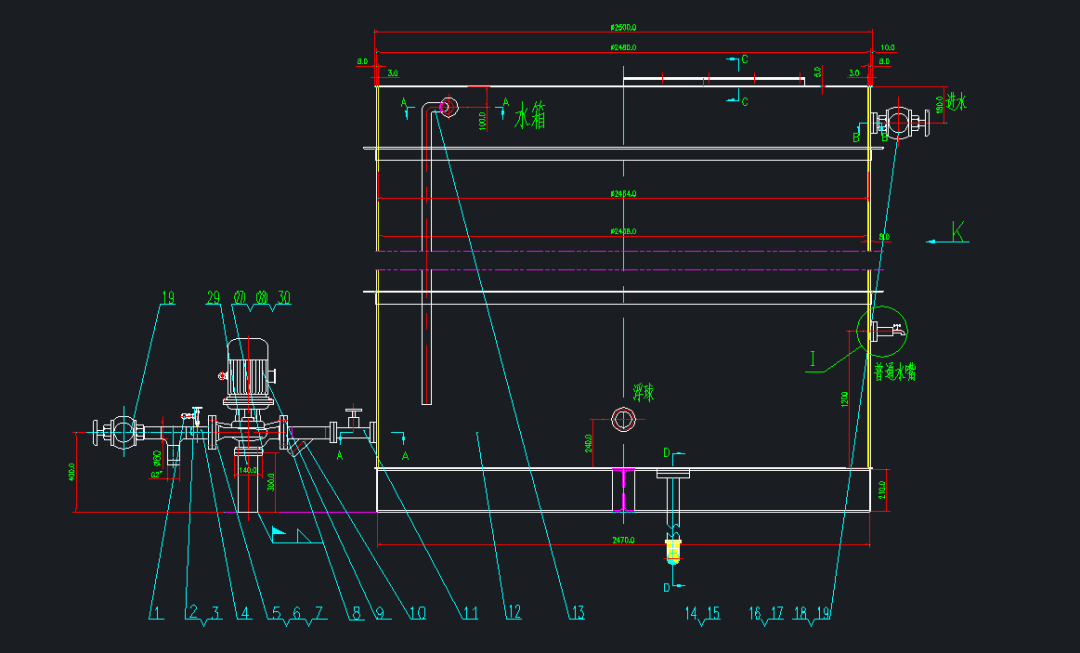

CAD最基本的图纸格式,目前主流CAD通用,这个没有太多可以说的。

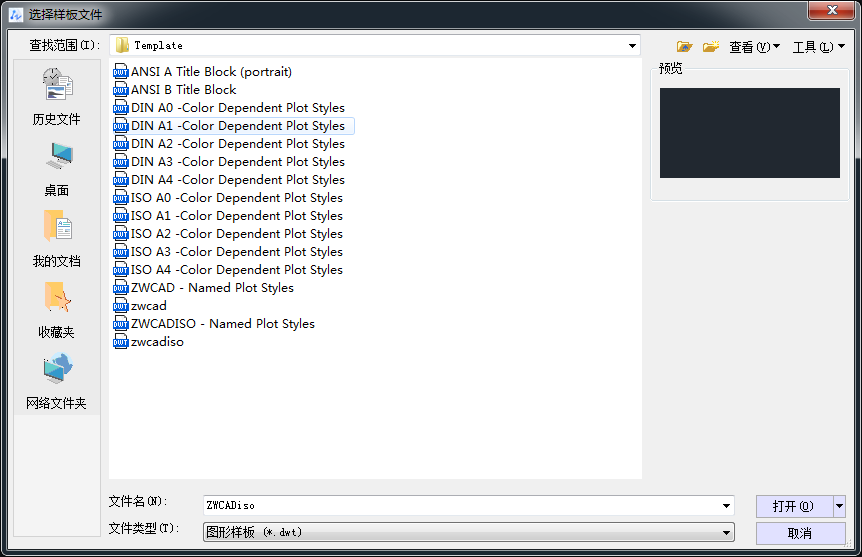

2、DWT

CAD的模板文件,可在新建图形时加载一些格式设置,除CAD提供的模板文件外,自己也可以创建符合自己需要的模板文件,可以直接替换CAD自带的模板文件,也可以重新命名。

模板文件应用十分广泛,如果你需求上有很多小设置,为了避免重复工作,分开创建模板文件,能让你设计工作变得轻松。

在CAD中有多少种格式的文件

3、DXF

CAD的另一种图形保存格式,主要用于与其他软件进行数据交互。保存的文件可以用记事本打开,看到保存的各种图形数据。

4、DWS

图层标准文件,可保存一些图层定义及图层映射表,主要用于图层转换(laytrans)和图形标准检查。

5、DWL

打开图纸文件后记录打开的机器、用户、时间等信息,当其他人或应用程序打开时将提示相关信息,并通常只读打开,可以保证图纸不同时被两个人修改覆盖。图纸文件正常关闭后,DWL文件自动删除。

6、CUI/CUIX

CAD使用的自定义界面文件,可以在CAD和专用工具编辑,无法直接用记事本打开。

在CAD中有多少种格式的文件

7、STB

命名打印样式表,设置一些打印输出设置的样式,可以设置不同图层使用不同的打印样式,但现在使用得越来越少了。

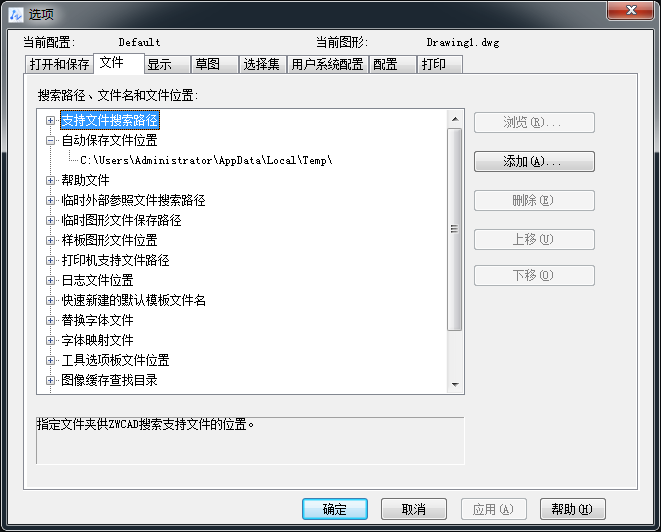

8、SV$

输入验证码查看隐藏内容

扫描二维码关注本站微信公众号 软件智汇
或者在微信里搜索 软件智汇
回复 2556 获取验证码
wechat 软件智汇
在CAD中有多少种格式的文件

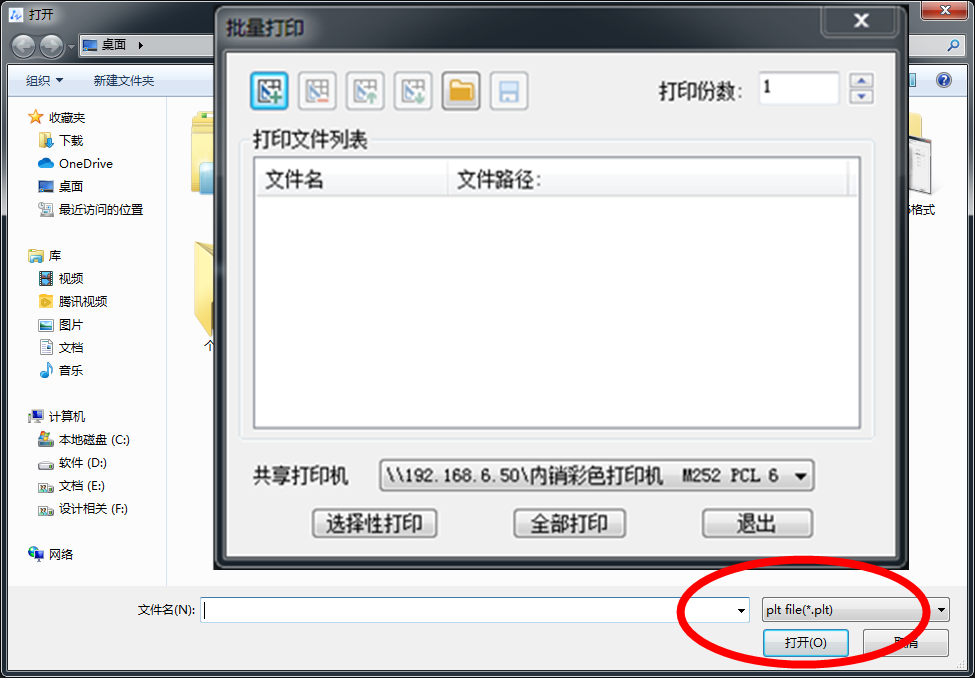

9、PLT

打印输出文件。

如果使用打印机驱动时勾选“打印到文件”,将不直接输出到打印机,而是生成PLT文件,此PLT文件可以无需CAD就可以直接输出到打印机。

一些设计单位统一出图或到打印社出图通常都输出为PLT文件,这样避免出现缺少字体、版本不兼容导致图纸显示和打印不正常。

这种方式在过往一直作为批量打印的手段,随着【智能打印】的新增,此方式也逐渐少用了。

在CAD中有多少种格式的文件
