调整CAD直线长度的方法

    阅读模式
广告也精彩

方法一:

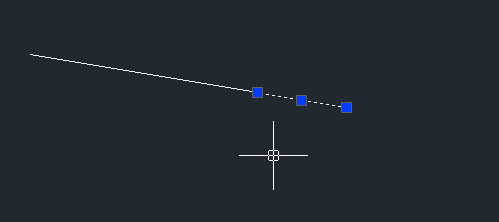

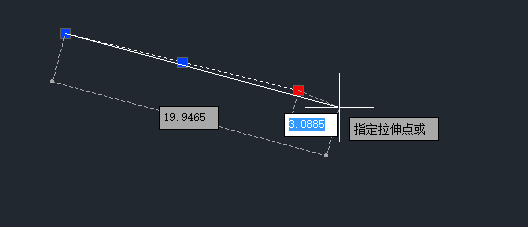

这个是最简单也是最直接的方法。我们画完直线之后,直接鼠标选择直线,点击直线端点处的夹点,然后就可以直接指定直线的拉伸长度以及拉伸位置,如果想要增加直线确定的长度的话,就直接输入要增加的长度;如果是要减少直线长度,就在前面加一个负号。

调整CAD直线长度的方法

方法二:

在命令区输入:LENGTHEN,回车,接着在继续输入:DY,回车,按照命令区的提示,我们选中直线,以及直线的新端点,这样就完成了,命令区的操作具体如下图所示。这个方法的优点就是能一次性对比较多的直线进行操作。

调整CAD直线长度的方法

方法三:

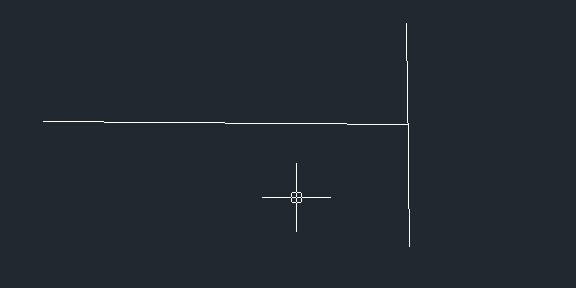

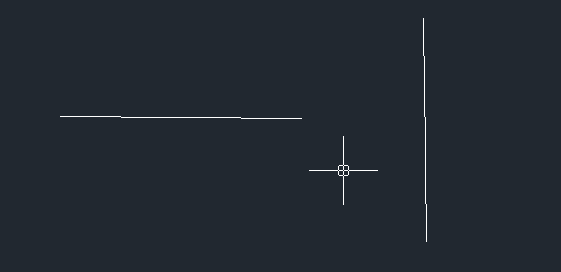

使用break命令,这个命令是通过将直线打断,然后我们删掉不要的那部分直线从而减少直线长度来调整直线长度。在命令区输入:BREAK,回车,然后选中直线对象,再指定切断点,如下图,我们把选中的那部分删掉,直线就变短了。

调整CAD直线长度的方法

方法四

使用延伸命令。我们先在绘画区画一条辅助线,也就是直线要延伸到的位置:

调整CAD直线长度的方法
