CAD样条曲线的使用方法（画法）

在CAD中，样条曲线命令用于绘制由某些数据点或控制点拟合生成的光滑曲线，绘制的曲线可以是二维曲线，也可以是三维曲线，可以控制曲线与点的拟合程度。样条曲线常用来绘制水体、流线形的园路及模纹、某些工艺品的轮廓线或剖切线等。

下面我就来介绍样条曲线的具体使用方法：

1. 启用样条曲线功能

在绘画区左侧的工具栏中点击【样条曲线】按钮；

在软件上方菜单栏中点击【绘图】，在里面找到并点击【样条曲线】；

在命令区输入：SPLINE，回车。

2. 启用样条曲线命令之后，命令区提示“指定第一个点或 [对象(O)]: ”，如果我们是要绘制样条曲线就直接绘画区指定进行绘制，另外一个“对象”的意思是将样条曲线拟合多段线转换为等价的样条曲线。注意这里选择的对象只有样条曲线拟合的多段线可以转换为样条曲线。所以我们要先将多线段转化为样条曲线，使用pedit命令。

3. 我们先绘制一条多线段，如下图所示，然后在命令区输入：pedit，回车，选择多线段，根据命令区的提示输入：s，回车，这样多线段就转换为样条曲线了。

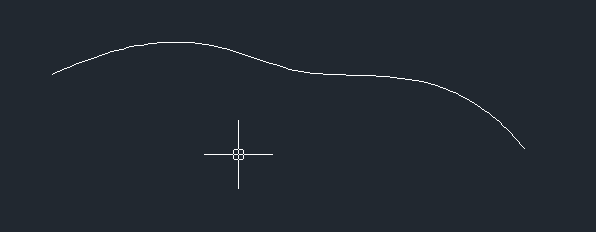

4. 接着启用样条曲线命令，在命令去输入：o，回车，指定对象，回车，这样就转换为样条曲线了，执行之后，样条曲线如下图所示：

输入验证码查看隐藏内容

扫描二维码关注本站微信公众号 软件智汇

或者在微信里搜索 软件智汇

回复 2556 获取验证码

软件智汇

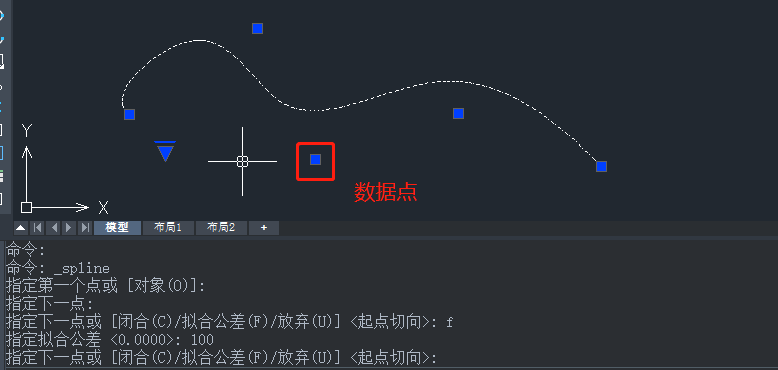

6. 闭合和起点切向都比较好理解，拟合公差在样条曲线的体现就是和数据点的接近程度。如下图，我们把拟合公差设置为100，数据点就和曲线离得比较远。

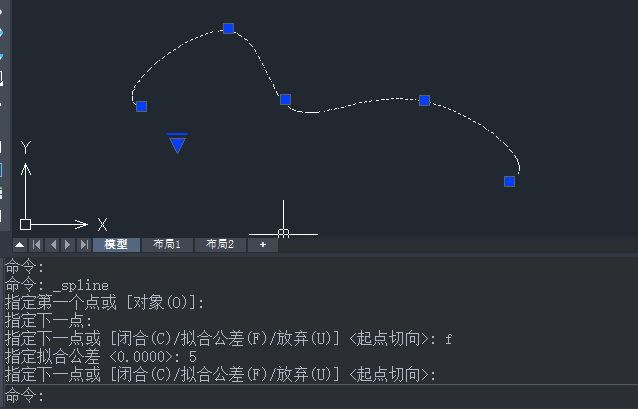

如下图，如果把拟合公差设置为5，数据点和曲线就离得比较近。
