任何产品的设计都离不开CAD软件,任何CAD软件也都离不开软件之母AutoCAD软件的延伸。AutoCAD是应用非常广泛的软件,在使用辅助工具,迅捷CAD编辑器专业版,绘图、快速查看图纸、转换格式、版本,都能够保证图纸的兼容性。解决所有问题,加辅助工具也就够了。

一、认识AutoCAD和迅捷CAD专业版这里以AutoCAD2004为例,快捷键、命令等适用于迅捷CAD编辑器,二者绘图都不成问题,迅捷显得来的更简单快捷,上手更快。

1、CAD窗口简介

CAD绘图技巧

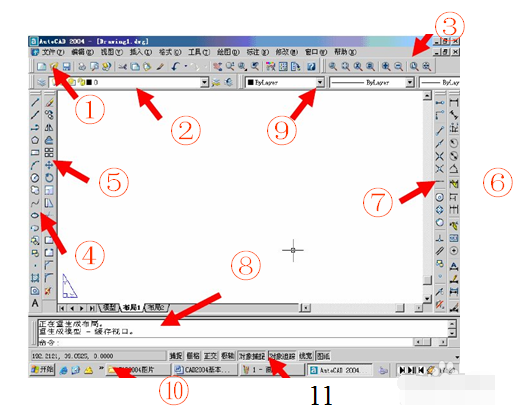

①、 标准工具栏

②、 图层工具栏

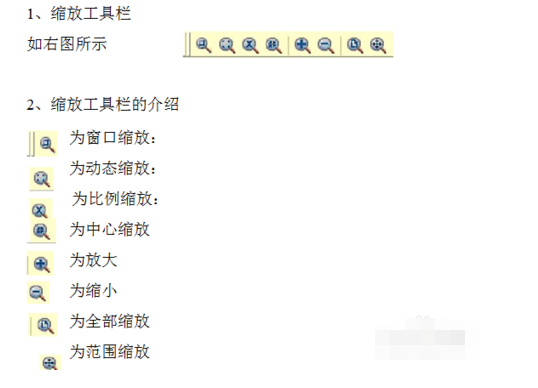

③、 缩放工具栏

④、 绘图工具栏

⑤、 修改工具栏

⑥、 标注工具栏

⑦、 对象捕捉工具栏

⑧、 命令栏

⑨、 对象特性工具栏

⑩、 坐标数据栏辅助工具栏

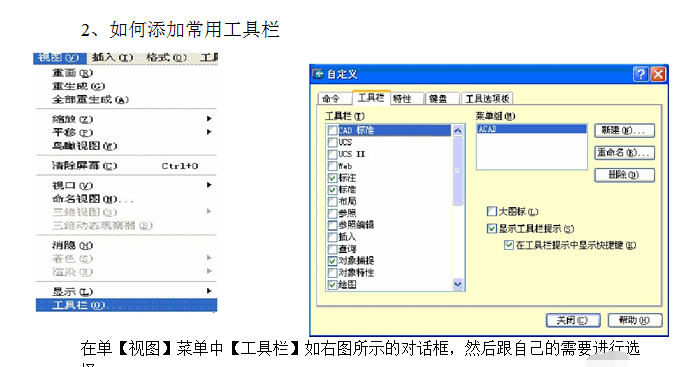

CAD绘图技巧

2、CAD工作过程1画直线

CAD绘图技巧

单击绘图工具栏【直线】

2画弧

CAD绘图技巧

3画圆

CAD绘图技巧

二、基本图形的绘制与显示

1、基本绘图命令LINE(直线)命令 /该命令功能:绘制一条直线或连续折线。

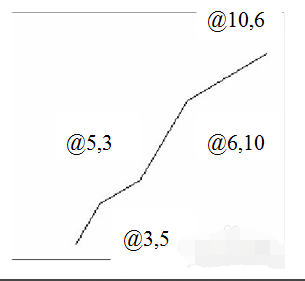

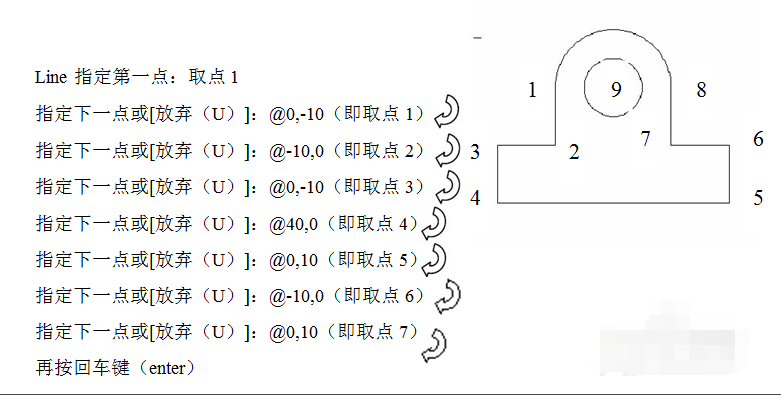

操作方法:单击绘图工具栏直线图案 /Line指定第一点:(输入起点坐标或在屏幕上点取一点)即给起点指定下一点或[放弃(U)]:(输入起点坐标或在屏幕上点取一点)即给端点输入(U)回车即放弃上一次画的直线回车或按空格键,结束画线操作示例:单击绘图工具栏直线图案 /Line指定第一点:在屏幕上点取一点指定下一点或[放弃(U)]:@3,5指定下一点或[放弃(U)]:@5,3指定下一点或[放弃(U)]:@6,10指定下一点或[放弃(U)]:@10,6

CAD绘图技巧

2、ARC(圆弧)命令该命令功能:该命令按用户指定的方法绘制圆弧,用户可根据自己的需要和已知条件的不同来选择不同的方法。(1) 三点(起点、中点、终点)画弧(2) 起点、弧心(C)、角度(A)、(3)起点、弧心(C)、弦长(L)(4) 弧心(C)、起点、角度(A)(5)弧心(C)、起点、弦长(L)操作方法单击绘图工具栏圆弧图案ACR指定圆弧的起点或[圆心(C)]:根据自己的需要指定圆弧的第二点或[圆心(C)或端点(E)]:根据自己的需要根据自己的

需要选择命令行显示不同。

CAD绘图技巧

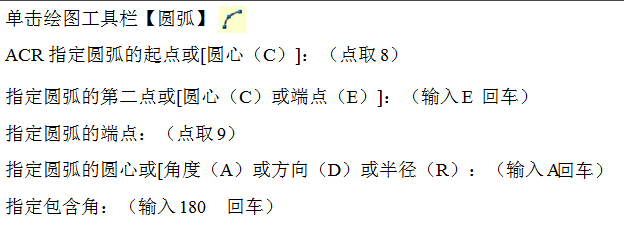

操作示例:2.2.1三点(起点、中点、终点)画弧单击绘图工具栏圆弧图案ACR指定圆弧的起点或[圆心(C)]:在屏幕上点取一点(A)指定圆弧的第二点或[圆心(C)或端点(E)]:在屏幕上点取一点(B)指定圆弧的端点:在屏幕上点取一点(C)2.2.2起点、弧心(C)、角度(A)、arc 指定圆弧的起点或 [圆心(C)]: 在屏幕上点取一点指定圆弧的第二个点或 [圆心(C)/端点(E)]: (输入 C 回车)指定圆弧的圆心: 点取圆心指定圆弧的端点或 [角度(A)/弦长(L)]:(输入 A 回车)指定包含角:(输入角度2.2.3弧心(C)、起点、角度(A)ARC 指定圆弧的起点或 [圆心(C)]: C指定圆弧的圆心: 在屏幕上点取一点指定圆弧的起点: 在屏幕上点取一点指定圆弧的端点或 [角度(A)/弦长(L)]: A指定包含角: 输入角度 回车以上仅列出了3种绘制圆绘的方法,其余画弧方式与之类似



CAD绘图技巧

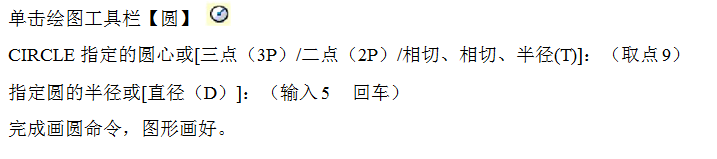

3、CIRCLE(圆)命令单击绘图工具栏【圆】该命令功能:该命令的主要功能是按用户指定的方法画圆。该命令根据已知条件不同,为用户提供了五种画圆的方法,它们分别为:给定圆心和半径画圆(CEN,RAD)给定圆心和直径画圆(CEN,DIA)给定直径的两端点画圆(2P)给定圆周上的三点画圆(3P)按给定半径作两已有实体的公切圆(TTR)操作方法给定圆心和半径画圆(CEN,RAD)单击绘图工具栏【圆】CIRCLE 指定的圆心或[三点(3P)/二点(2P)/相切、相切、半径(T)]:[在屏幕上点取一点(A)](如右图所示)指定圆的半径或[直径(D)]:(输入回车)

CAD绘图技巧

给定圆心和直径画圆(CEN,DIA)单击绘图工具栏【圆】CIRCLE指定的圆心或[三点(3P)/二点(2P)/相切、相切、半径(T)]:在屏幕上点取一点(A)(如右图所示)指定圆的半径或[直径(D)]:(输入 回车)指定圆的直径:(输入10 回车)给定直径的两端点画圆(2P)单击绘图工具栏【圆】CIRCLE 指定的圆心或[三点(3P)/二点(2P)/相切、相切、半径(T)]:(输入2P 回车指定圆直径的第一端点: 在屏幕上点取一点指定圆直径的第二端点: 在屏幕上再点取一点给定圆周上的三点画圆(3P)单击绘图工具栏【圆】CIRCLE 指定的圆心或[三点(3P)/二点(2P)/相切、相切、半径(T)]:(输入 回车)指定圆上的第一点: 在屏幕上点取一点指定圆上的第二点: 在屏幕上点取一点指定圆上的第三点: 在屏幕上点取一点按给定半径作两已有实体的公切圆

(TTR)CIRCLE指定的圆心或[三点(3P)/二点(2P)/相切、相切、半径(T)]:(输入 T回车)指定对象与圆的第一个切点:选定直线(A)指定对象与圆的第一个切点:选定圆 (B)指定圆的半径:(输入 5) 回车注意:①.画公切圆时输入的公切圆半径必须大于或等于两实体间最小距离的一半,否则画不出公切圆,并在命令提示区显示错误信息:圆不存②.用 3P、2P时进行画公切圆

CAD绘图技巧

输入验证码查看隐藏内容

扫描二维码关注本站微信公众号 软件智汇
或者在微信里搜索 软件智汇
回复 2556 获取验证码
wechat 软件智汇

CAD绘图技巧

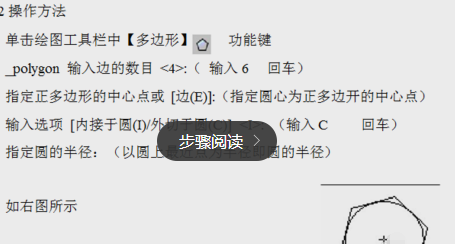

5.多边形命令命令功能绘制边数 3 到 1024的正边形。正多边形的大小可以由边长或圆的半径(多边形与该圆外切或内接)来确定。操作方法

CAD绘图技巧

图形的显示控制为了便于绘图操作,CAD提供了一些控制图形显示的命令,一般情况下,这些命令只能改变图形在屏幕上的显示方式,使图形按操作者期望的位置、比例和显示范围显示。这些命令不改变图形的实际尺寸,也不能使实体间的相对位置发生变化。在绘制复杂的图形时经常使用它们。

CAD绘图技巧

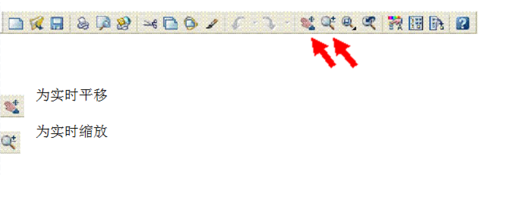

除了以上8个缩放工具栏,还有两个常用工具在标准工具栏中如下图所示

CAD绘图技巧
