AD如何画皮带轮（方法/步骤）

方法/步骤

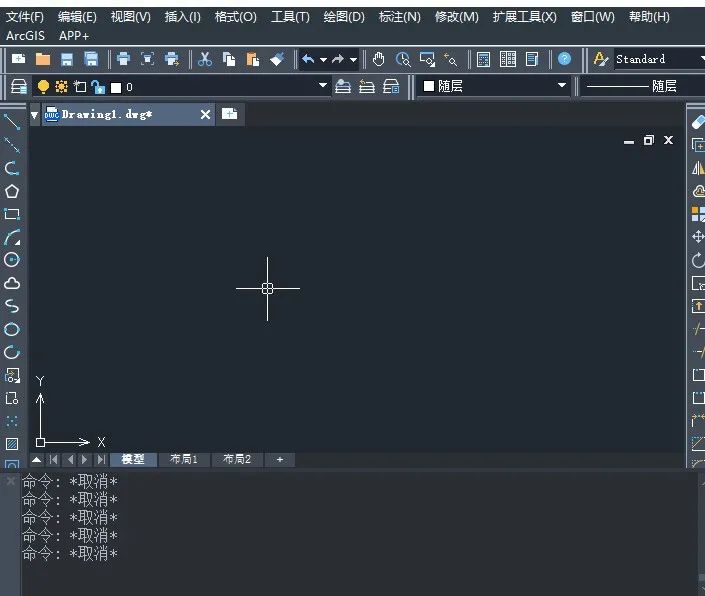

1.    先打开CAD软件，进入CAD的操作界面如下图所示：

2.    接下来，在左边工具栏找到“圆”工具，如下图所示：

3.    使用“圆”工具在绘图区里绘制两个同心圆，然后再找到“直线”工具，如下图所示：

4.    使用“直线”工具在小圆上绘制键槽，并绘制皮带轮的剖面图，如图所示：

5.    再点击“修剪”工具，用修剪命令将多余的线去掉，然后找到填充选项，点击填充选项，按自身需求选择的一种填充图案，如下图所示：

输入验证码查看隐藏内容

扫描二维码关注本站微信公众号 软件智汇

或者在微信里搜索 软件智汇

回复 2556 获取验证码

软件智汇

7.    然后我们在标注里找到半径标注选项，如下图所示：

8.    用半径标注将两个圆标进行标注，并点击线性标注选项，给剖面图也进行标注，然后皮带轮图形就绘制出来了
