CAD中如何添加标注正负公差

在我们利用CAD绘制图像后，对于图像的尺寸我们通常都会标有公差，这会方便绘图的效率和图像的呈现，那么下面我们就刚给大家介绍下如何给CAD标注正负公差的详细方法和步骤吧：

1、首先打开CAD，如下图所示我们以一个矩形作为参考演示

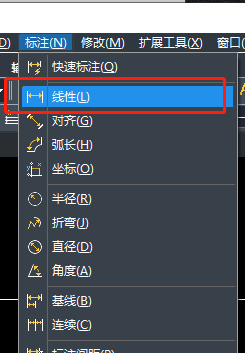

2、在菜单栏中找到【标注】，下拉菜单中【线性】标注

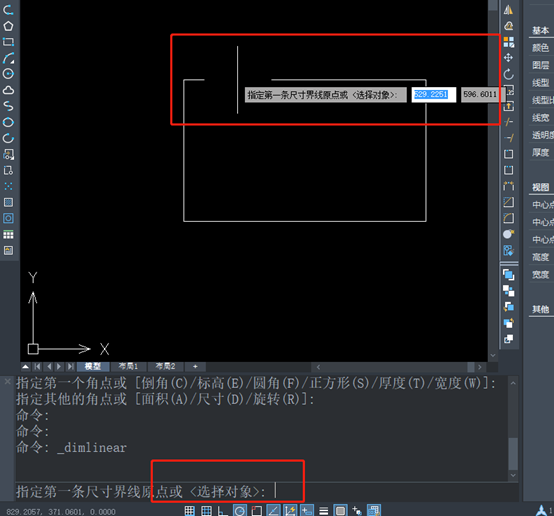

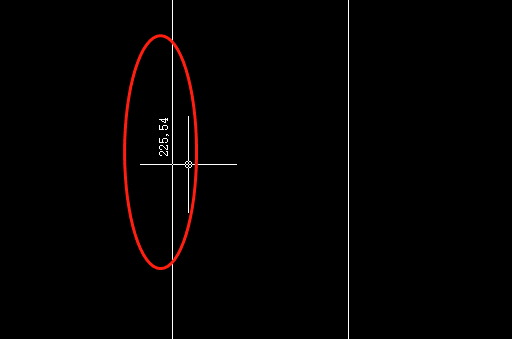

3、如下图所示，我们给直线进行标注时，只会显示边的长度但是没有尺寸的公差

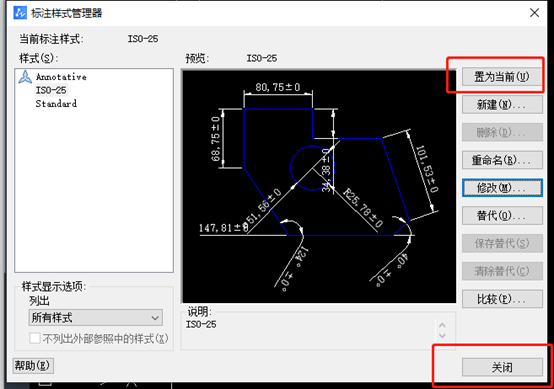

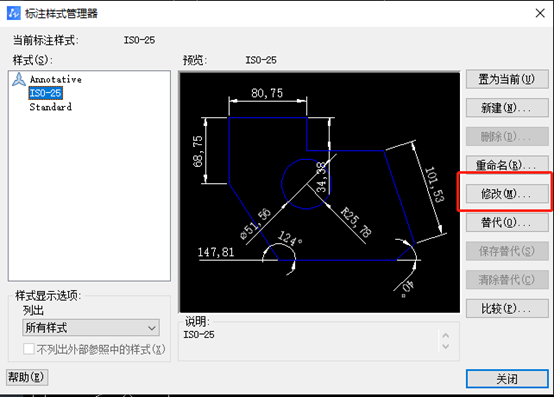

3、 在命令行中输入D，如图系统调出【标注样式管理器】，点击【修改】

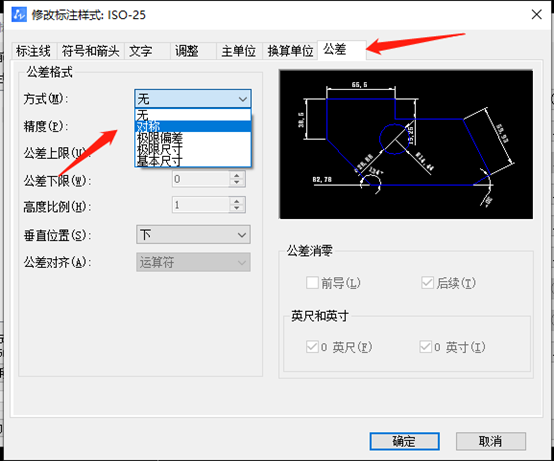

4、如下图标注处所示点击【公差】，方式选择【对称】完成后点击确认

输入验证码查看隐藏内容

扫描二维码关注本站微信公众号 软件智汇

或者在微信里搜索 软件智汇

回复 2556 获取验证码

软件智汇

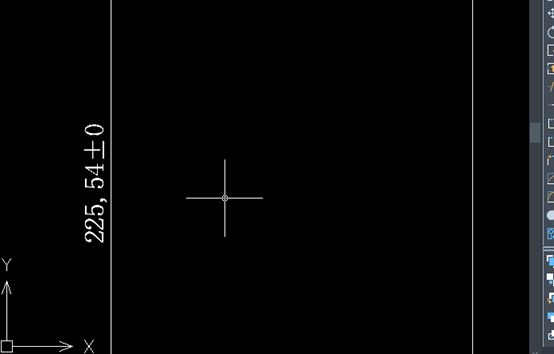

7、如下图所示，我们看到的矩形标注后面已经添加上正负公差的数值了
