在CAD中如何绘制扬声器

CAD是一款绘图软件，在教学及工程中都有及其广泛的应用，然后小编今天来给大家分享一篇实用教程，绘制扬声器具体有哪些步骤，如下图所示：

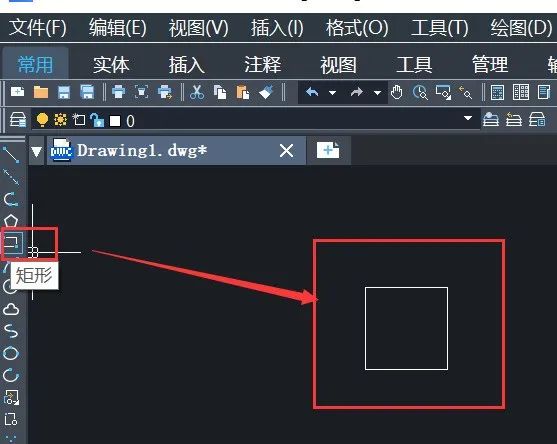

1．首先打开CAD软件，使用矩形工具绘制一个矩形，如图所示。

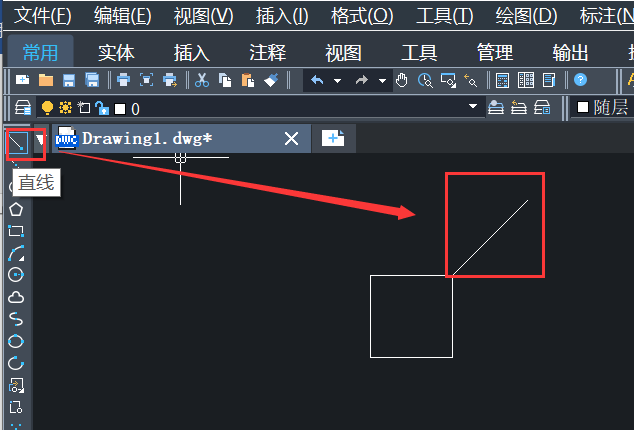

2．使用直线工具绘制一条直线，倾角为45度，如图所示。

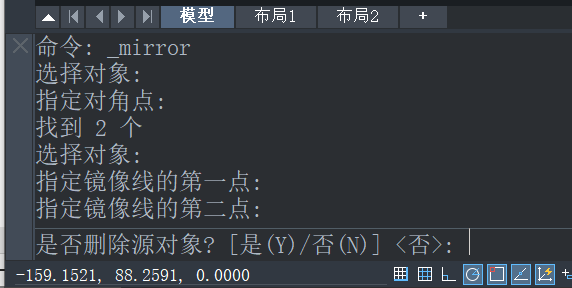

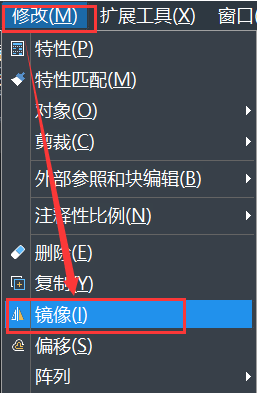

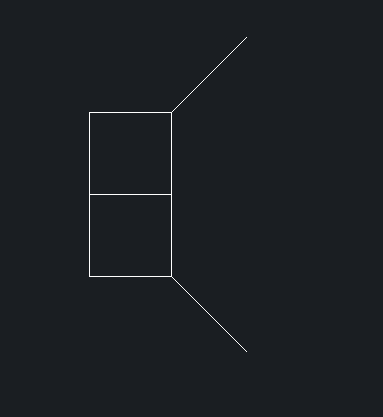

3．在菜单栏上依次点击“修改”点击“镜像”，然后长按鼠标左键选择全部对象，点击回车或空白键。接着指定镜像线的第一点和第二点，回车，是否删除源对象选择“否”，如图所示。

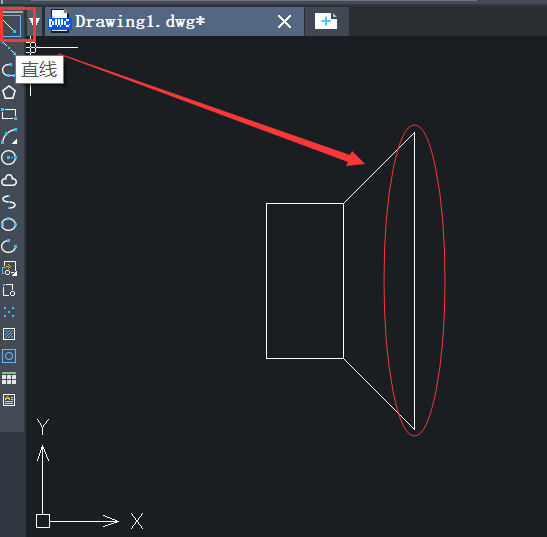

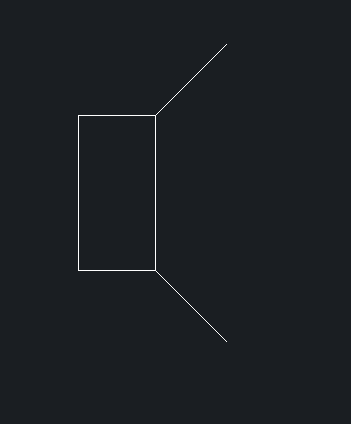

4．将多余的线段删除修剪。使用直线工具连接两条斜线的终点，如图所示。

输入验证码查看隐藏内容

扫描二维码关注本站微信公众号 软件智汇

或者在微信里搜索 软件智汇

回复 2556 获取验证码

软件智汇

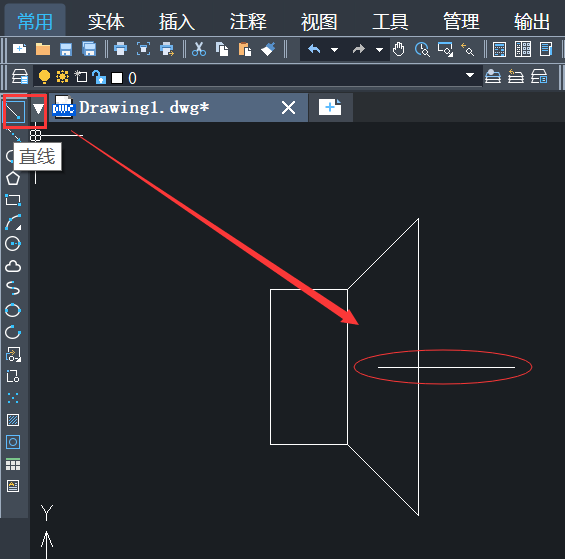

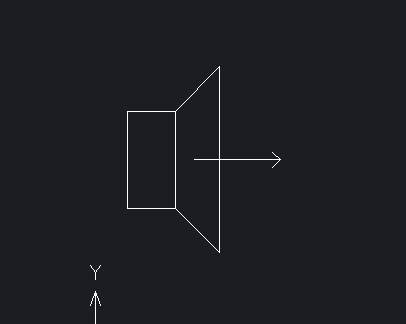

6．然后使用直线工具，绘制一条短的斜线。使用镜像工具，将短的斜线做镜像得到箭头，如图所示。
