CAD怎样绘制回叫图形符号

    阅读模式
广告也精彩

众所周知,CAD是现在广泛运用于平面印刷出版等诸多领域的一款实用软件,那么我们在使用CAD的过程中怎么绘制回叫图形符号?介绍使用CAD绘制回叫图形符号的具体步骤。

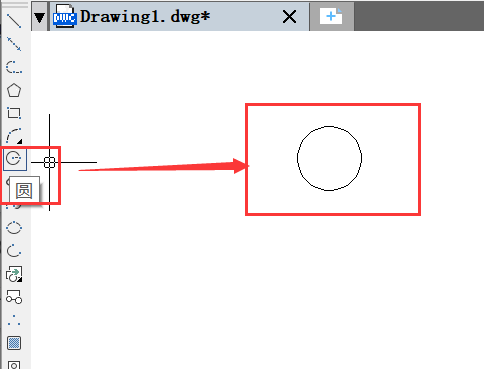

1.先打开CAD软件,在工具栏找到并点击“圆”工具在绘图区画个小圆,如下图所示。

 CAD怎样绘制回叫图形符号

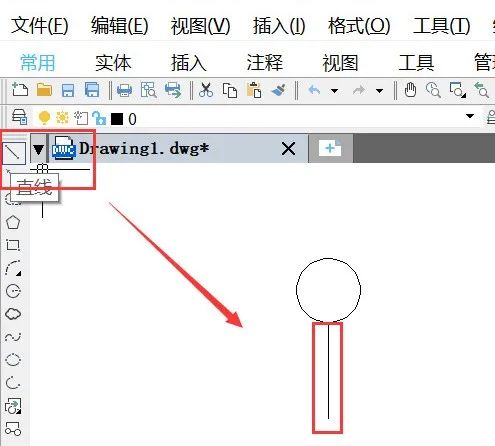

2.然后点击“直线”工具,接着绘制一条竖线,如下图所示。

 CAD怎样绘制回叫图形符号

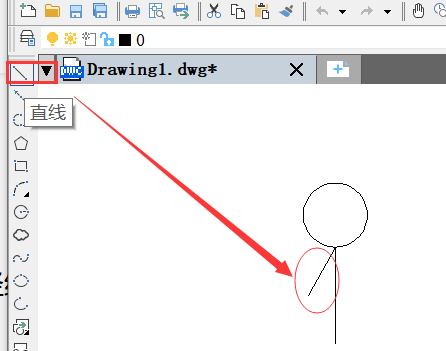

3.点击“直线”工具,在绘画区绘制一条斜线, 如下图所示。

 CAD怎样绘制回叫图形符号

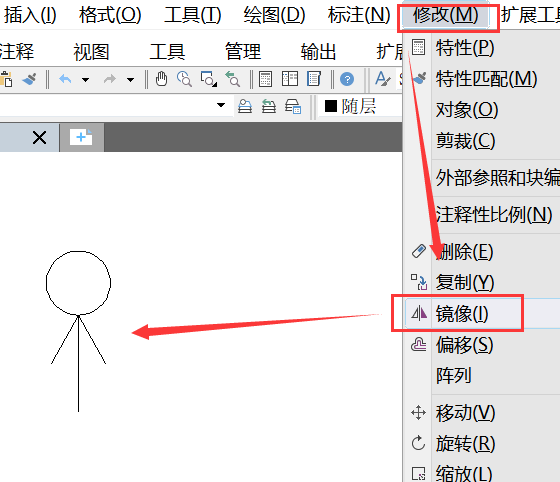

4.在菜单栏找到并点击“修改”点击“镜像”工具,然后沿着竖线绘制好的斜线做镜像,如下图所示。

 CAD怎样绘制回叫图形符号

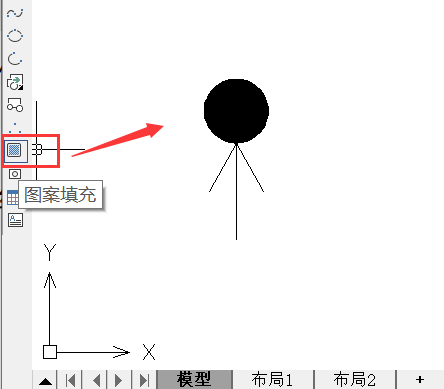

5.使用“填充”工具,将绘制的圆填充为实体黑色,如下图。

 CAD怎样绘制回叫图形符号
