最近有同学问到关于CAD图片透明度调整问题，想知道如何单独调图片的淡入度。

研究了下，分为两种情况来介绍如何设置图片透明度，分别为“整体透明度”设置与“局部透明度”设置。

1、整体透明度设置

图片整体透明度调节，可以使用图层里的“透明度”参数来调节。数值在0-90之间，数值越大，图片越透明，0代表不透明。

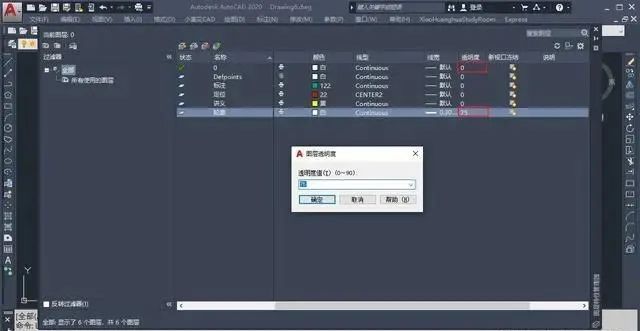

如下图，图层0没有设置透明度，轮廓层设置了75的透明度，然后插入图片。

插入图片后，效果如下图（图片原图在文章末尾）：

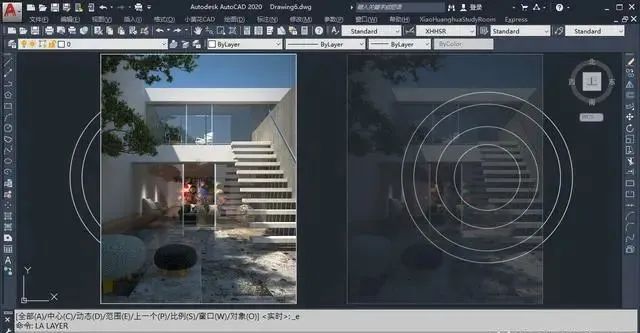

左图放在没有透明度的0层，右图放在有透明度的轮廓层。

2、局部透明度设置

比如参考图中，我需要把天空部分去掉，在插入到CAD后不显示天空部分图形。

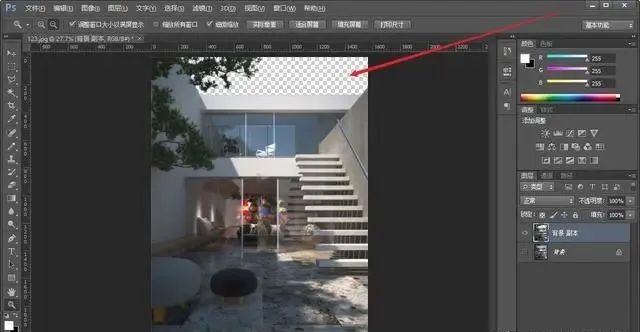

这时需要借助PS软件，把天空部分图形扣除掉，如下图所示：

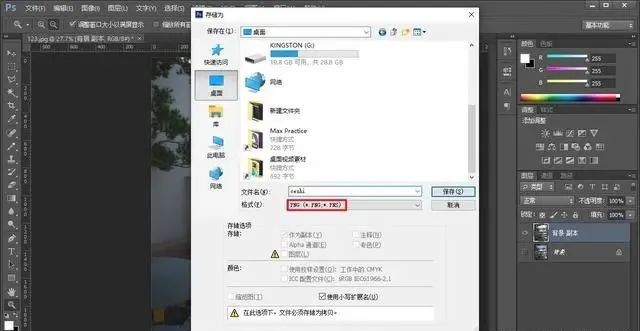

然后对图片进行保存，保存格式选择PNG格式，此格式能保留透明属性。

把保存好的PNG图片，插入CAD后显示效果如下图，天空部分是白色的。

输入验证码查看隐藏内容

扫描二维码关注本站微信公众号 软件智汇

或者在微信里搜索 软件智汇

回复 2556 获取验证码

软件智汇

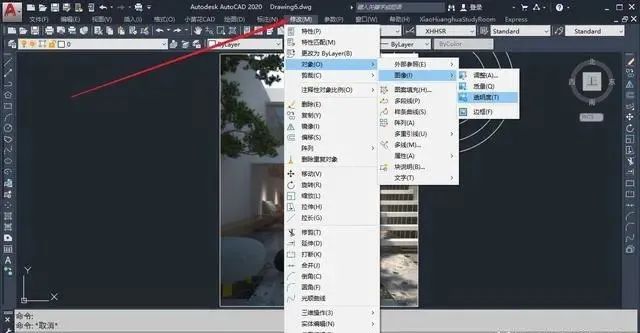

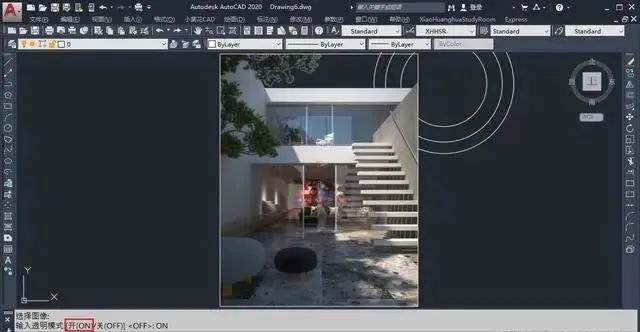

操作时候仔细观察命令行提示，把透明度设置为开(ON)即可。

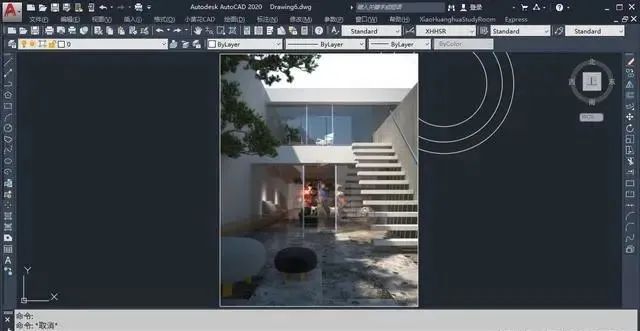

此时天空那里的图形已经不存在了，可以看到背后的图形。

参考原图，这个是我做的建筑表现效果图，[]~(￣▽￣)~*
