CAD的拓展工具中的块替代功能

编辑：Sakura来源：网友投稿更新时间： 22-09-28 22:22:43

在CAD的拓展工具中有个块替代功能，它能指定块的全部实例使用另一块进行替换。下面让我们来了解一下这个命令吧！

一、打开方式

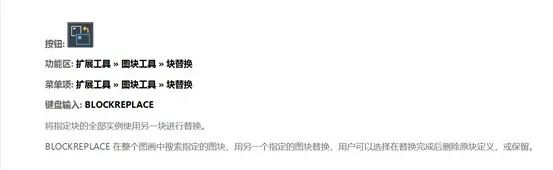

功能区: 扩展工具 » 图块工具 » 块替换

菜单项: 扩展工具 » 图块工具 » 块替换

键盘输入: BLOCKREPLACE

二、操作步骤

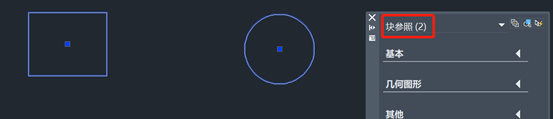

1.我们创建两个块进行简单演示，分别是矩形与圆，如图所示：

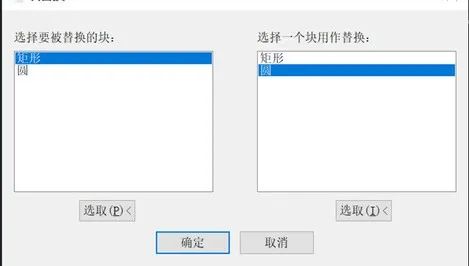

2.输入该命令，回车，立即出现块替代对话框，我们在选择要被替代的块的选项框中选择矩形，另一个选择一个块作用作替代的选项框则选择圆，然后按确定，如图所示：

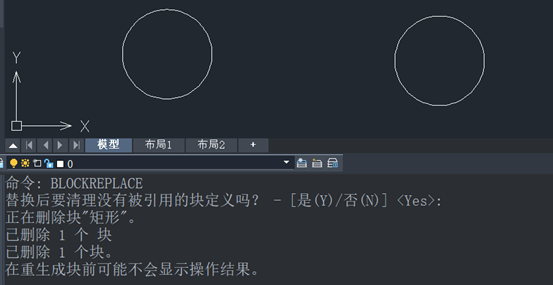

[wechat key=验证码 reply=回复关键字]3.我们确定之后，可见绘图区域中的矩形变成了圆，同时命令行会出现有提示内容，如图所示：[/wechat]

注意：在指定要替换的块和用来进行替换的块之后，点击“确定”后将在命令行提示是否要在替换后清理没有被引用的块定义，选择“是”则将已被替换的块定义从图形中删除，否则保留块定义。
