俗话说，万事开头难，在CAD中，很多小伙伴其实在起点的时候就没有一个正确的起跑姿势，今天就带来两个比较简单的关于CAD绘图环境和图纸尺寸的设置，让入门的小伙伴对这些菜单命令有一个基础的认识。
我们先来认识一下绘图环境包括的一些因素，主要是绘图单位及精度，CAD中的【图形单位】命令可以设置长度单位、角度单位、角度方向以及各自的精度等参数。
执行【图形单位】命令主要的方式有：
在命令行输入UNITS并按回车键，或直接输入英文简写UN；
还可以在顶部菜单栏选择【格式】——【菜单】
下面是图形单位设置的具体过程，操作如下：
1、新建空白文件

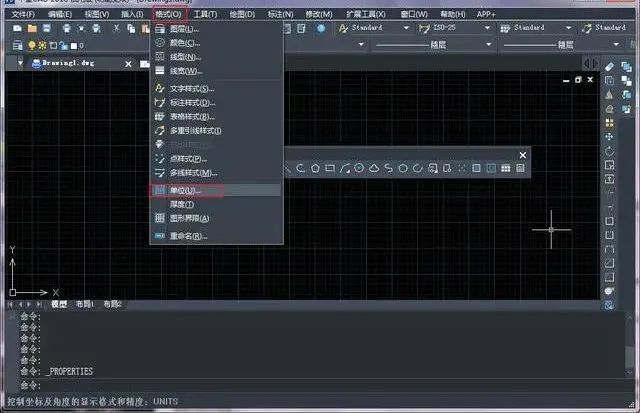

2、执行【格式】——【单位】命令，打开【图形单位】对话框

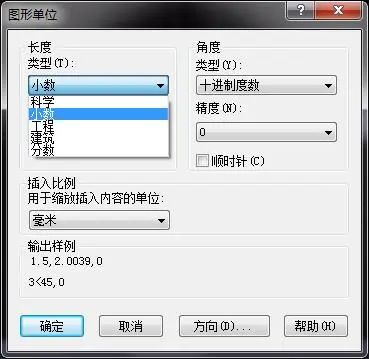

3、在【长度】选项组中单击【类型】下拉按钮，以设置长度的类型，默认为小数。（CAD提供了建筑、小数、工程、分数和科学5种长度类型，在【类型】下拉列表中可以选择需要的长度类型）

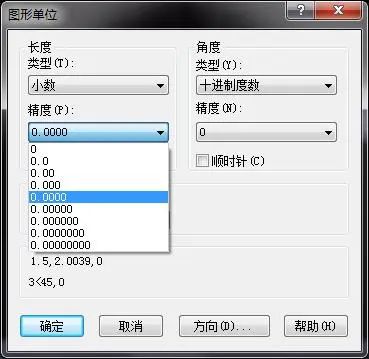

4、展开【精度】下拉列表，设置单位的精度
5、在【角度】选项组中单击【类型】下拉按钮，设置角度的类型，默认为十进制度数；展开【精度】下拉列表，设置角度的精度，默认为0，用户可以你根据自己的需要进行调整。
6、在【插入时的缩放单位】选项组中用于确定拖放内容的单位，默认为毫米
【绘图区域的设置与显示】：所谓图形界限，也就是指绘图的区域，相当于手工绘图时事先准备的图纸。设置图形界限最实用的一个目的，就是为了满足不同范围的图形在有限绘图区窗口中的恰当显示，以方便窗口的调整及用户的甘茶编辑等。执行图形界限命令的方法是：
在命令行输入limits

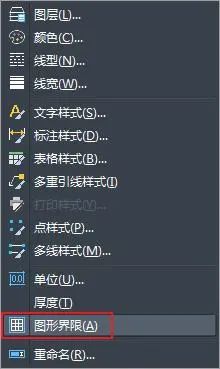

执行【格式】——【图形界限】命令
当设置了图形界限之后，可以开启状态栏上的捕捉功能，通过栅格点，可以将图形界限直观地显示出来。
