CAD中如何去设置图形界限

在CAD进行大型复杂和繁琐的图形绘制时，当绘制面板屏幕是不能完全显示我们所绘制的图形时，我们就可以通过设置图形界限使所绘制的图形展示整个图形，那么图形界限该如何进行设置呢？下面我们一起来看看详细操作吧~

1、 首先打开我们的CAD软件

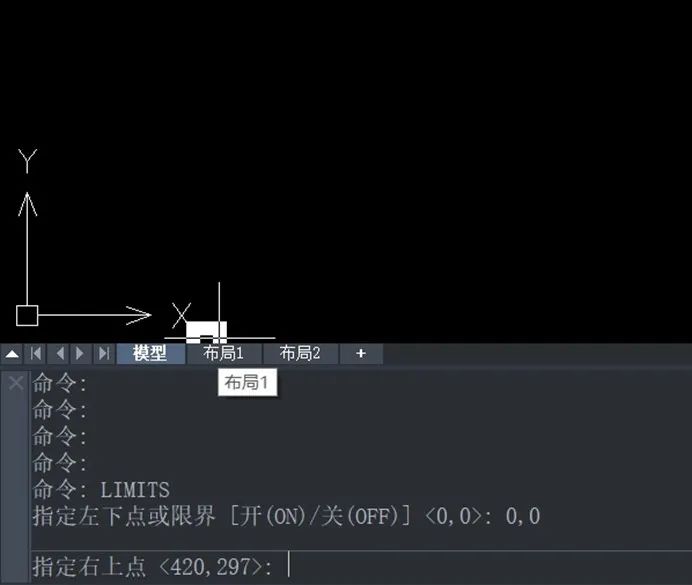

2、  命令行输入【LIMITS】回车确认，这时候根据提示输入【0，0】作为图形左下角点坐标，再回车确认。

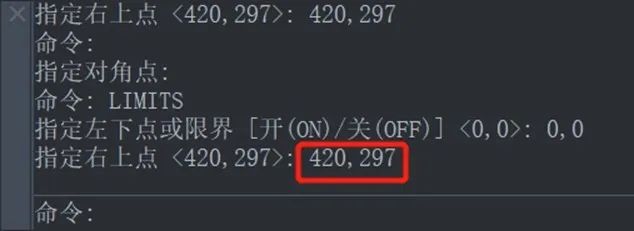

3、如下图所示我们根据提示输入“420,297”作为图形右上角点坐标，回车键确认，即可完成图形界限设置。

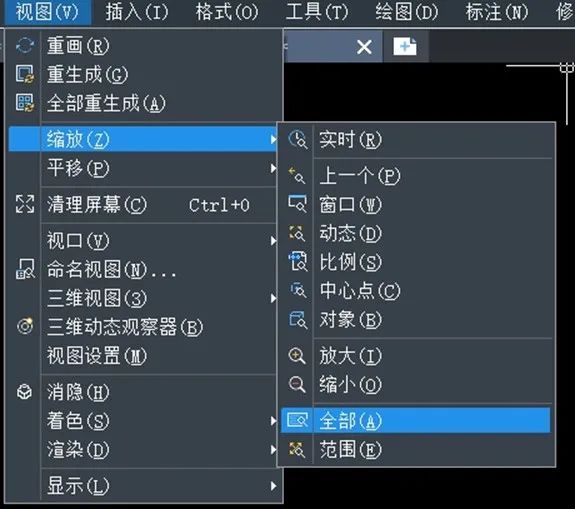

4、右上点要根据选择的图纸大小来设置，以上是以A3图纸（420,297）为例。由左下点和右上点所确定的矩形区域为界限。
