CAD如何绘制特定的三角形

三角形和一些几何元素在CAD设计和图形绘制中都非常常用，那么我们如何绘制特定的三角形呢？其实操作起来并不难，那么下面我们就来演示一下已知三角形的边长为20、8、16，该怎么绘制出特定三角形呢？其实在CAD中可以利用圆来辅助我们绘制，下面我们就一起看看具体步骤吧！

1、首先打开CAD，选中直线工具先绘制长度为20的直线如下图所示

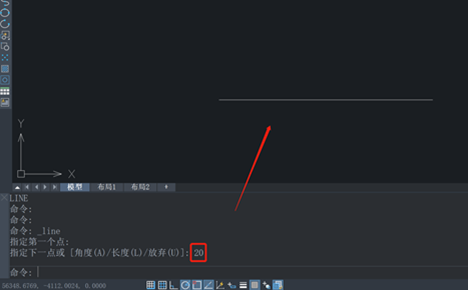

２、也可以如下图所示在命令栏输入【line】执行直线工具回车，然后输入长度20，回车键确定。

3、如下图所示直线就绘制完成了

4、菜单栏中选中圆工具，直线的两个端点为圆心分别画两个圆

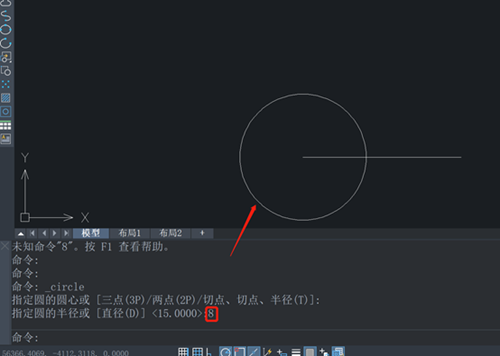

5、根据系统提示当需要指定圆的圆心时，单击直线的左端点为圆心，

圆的半径输入8，按回车键确定如下图所示

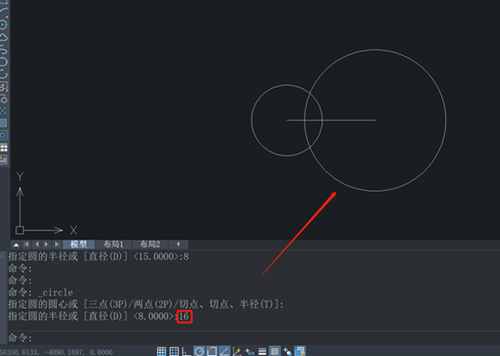

6、根据上述步骤绘制另一个圆，以直线的右端点作为圆心，半径长度设置为16，如下图所示得到该图形。

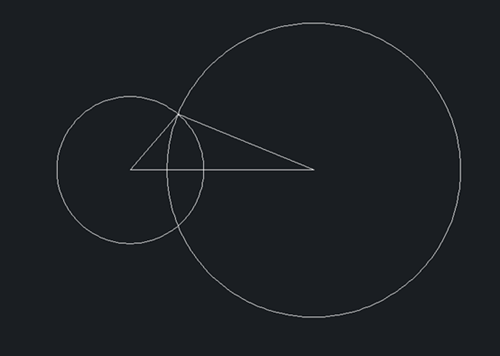

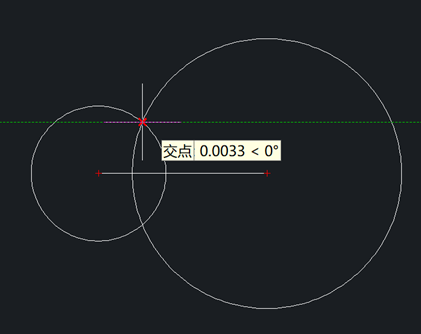

7、再用“直线”功能把两个圆的交点和直线的左右端点，如下图所示连接起来。

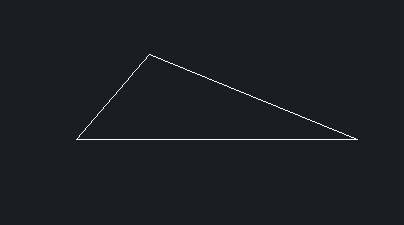

完成后如图所示
