CAD如何编辑尺寸公差标注

方法一：使用特性管理器编辑尺寸公差标注

1.使用CAD软件打开需要进行尺寸公差标注的图形文件；

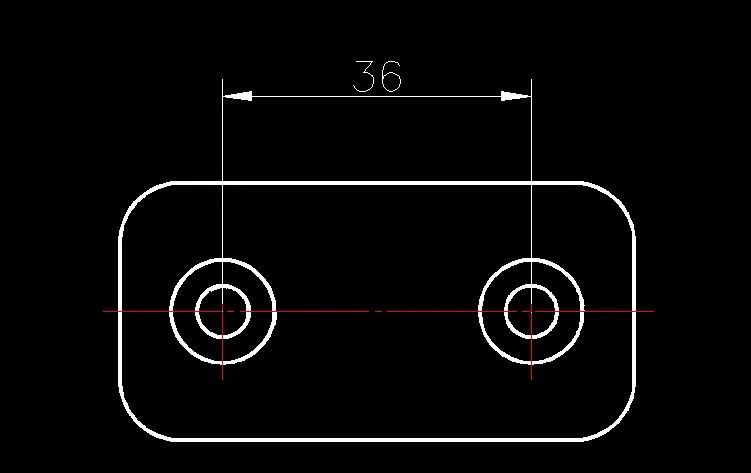

2.单击菜单栏中的【标注】选项卡，在下拉列表中选择【线性】按钮，激活线性标注命令，依次拾取左右两圆的圆心，向上拉动尺寸线到合适位置，创建一个线性标注；

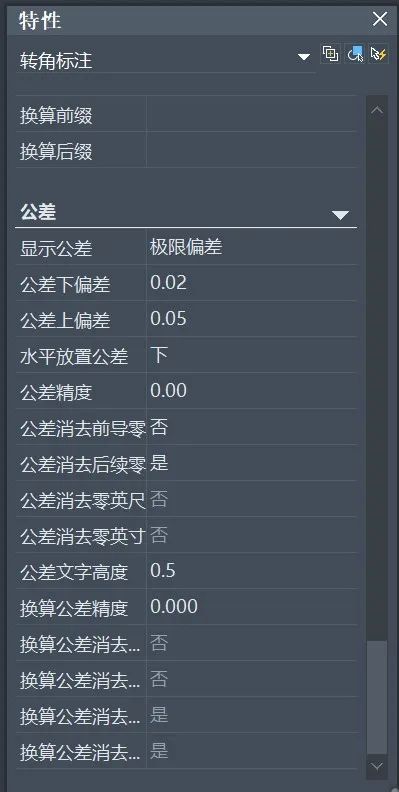

3.单击鼠标左键选中该线性标注，如初始界面上没有【特性】对话框，则按组合键【Ctrl+1】打开【特性】管理器，找到【公差】选项组，在【显示公差】的下拉列表中选择【极限偏差】选项，在【公差精度】下拉列表中选择【0.00】，在【公差上偏差】数值框中输入【0.05】，在【公差下偏差】数值框输入【0.02】，最后将【文字高度】设置为【0.5】，就完成了尺寸公差的设置，以上数据都可以根据实际需求调整；

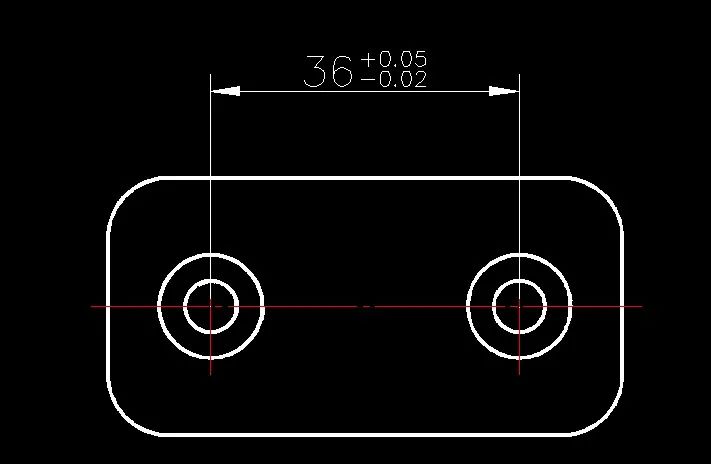

4.按【Esc】键取消标注对象的选择，可以看到图像上的线性标注已经添加上了尺寸公差，效果如图。

方法二：使用文字格式管理器编辑尺寸公差标注

1. 1.     使用CAD软件打开图纸，先使用线性标注命令制作一个标准的线性标注；

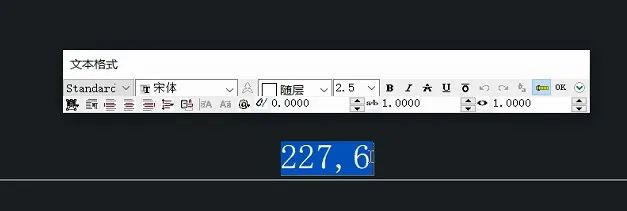

2. 2.     双击标注尺寸线上的数字打开文字格式管理器；

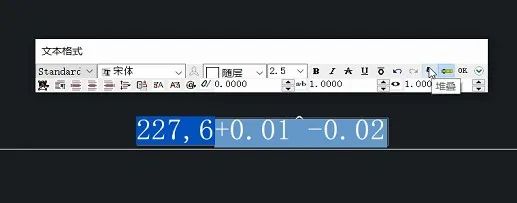

1. 输入验证码查看隐藏内容

   扫描二维码关注本站微信公众号 软件智汇

   或者在微信里搜索 软件智汇

   回复 2556 获取验证码

   软件智汇

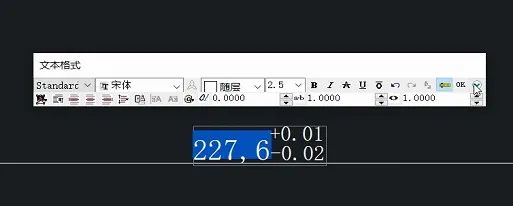

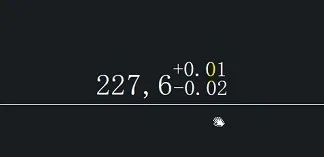

4.     点击【ok】按钮就完成了尺寸公差的标注。
