燃气灶是指用液化石油气(液体)、人工煤气、天然气等气体燃料直接火加热的厨具。燃气灶又叫灶盘，知名度不详。
燃气灶常用于室内设计。本文介绍了一个用计算机辅助设计绘制燃气灶的实例。

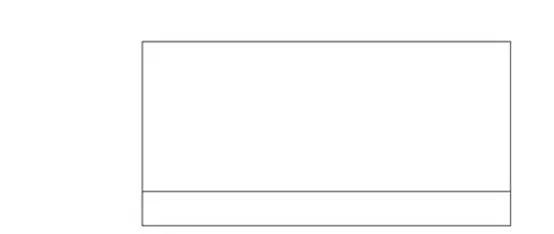

燃气灶CAD绘图方法:1。输入REC画一个860*430的直角矩形，然后输入X命令分解直角矩形，选择直角矩形的最低一行，然后输入O向内偏移80个单位，如图。

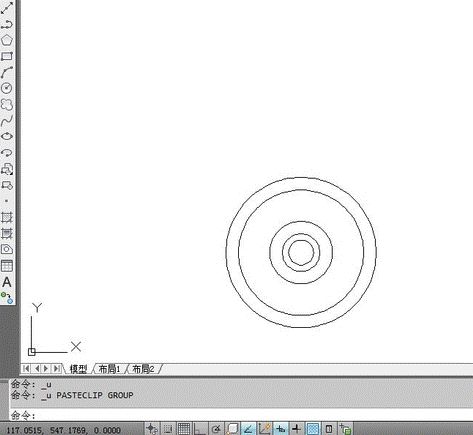

2.然后输入快捷键C画一个圆。这里我们画五个同心圆，半径分别为20，30，50，100，120。如图。我们画同心圆，一方面可以捕捉圆心，另一方面也可以用offset命令来画。
3.输入REC画一个12*65的小直角矩形，放在两个大圆上，如图。然后输入AR快捷键到矩阵。我们选择极轴PO模式，然后选择圆心，输入数字4，最后会出现如图所示的效果。

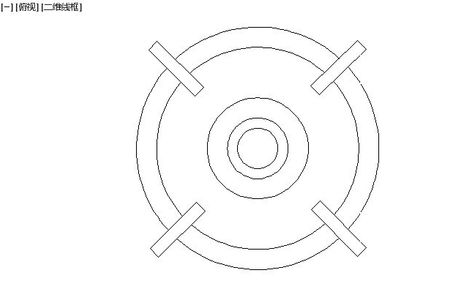

4.输入RO选择快捷键，旋转全部五个圆和四个矩形，旋转角度为45度，然后输入TR开始修剪，修剪掉不需要的线条，如图。

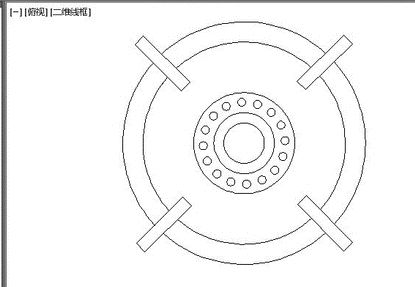

5.输入C画一个半径为4的小圆，然后将小圆移动成同心圆，然后输入AR进行矩阵运算，选择同心圆的圆心作为旋转点，输入数字16得到最终结果，如图。这一步，炉芯就完成了。
6.输入C快捷键画一个半径为22的小圆，然后输入REC画一个15*60的直角矩形，然后将直角矩形移动到小圆中间，输入TR修剪，如图。这是煤气炉的开关。

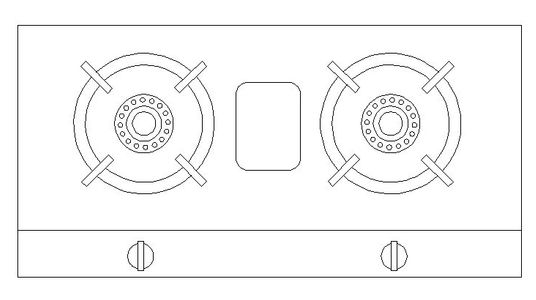

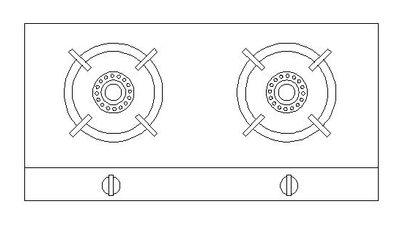

7.将开关和炉芯移动到刚开始画出的燃气灶轮廓，放在合适的位置，然后输入MI镜像刚才的炉芯和开关，如图。
