CAD室内设计常用图标和符号说明：
1、详图索引符号以及详图编号

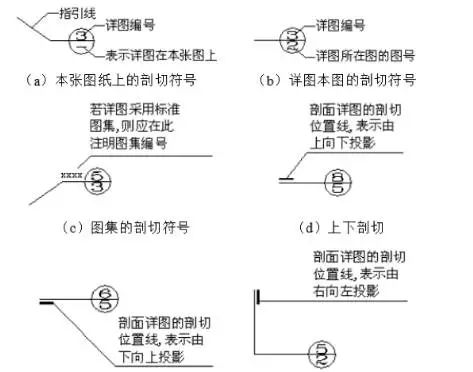

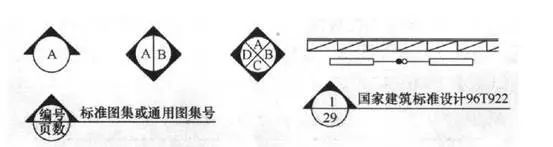

进行室内设计过程中，我们可以在室内设计图上标注一个详图索引符号来表明需要另外用详图来表示的部位。详图索引符号是直径为10mm的细实线圆圈，如图1所示。
其中详图与图样在同一张纸上用图1（a）的形式表示，详图与图样不在同一张纸上用图1（b）~图1（g）的形式表示。
图 1 详图索引符号

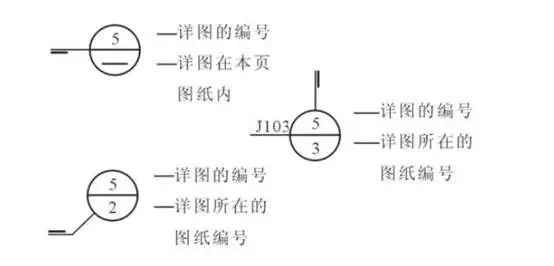

详图编号是直径为14mm的粗实线圆圈，如图2所示。
图 2 详图编号
2、引出线

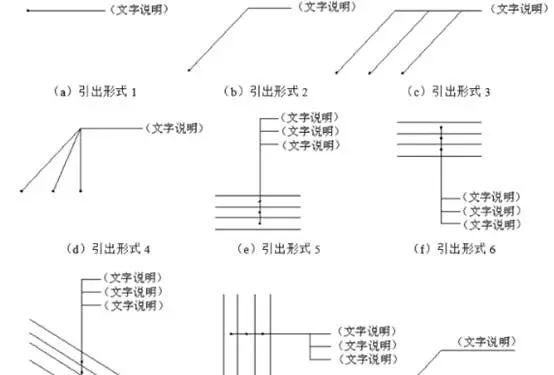

引出线是用于补充说明的一条或多条由图样指向文字说明的线段， 常见的引出线分为普通引出线和多层构造引出线，其中普通引出线如图3（a）~图3（d）所示，多层构造引出线如图3（e）~图3（h）所示。
图 3 引出线形式
