我们在画图的过程中,不可避免地会遇到一些问题,虽然有些问题很简单,但却有可能对你的工作造成影响。“工欲善其事必先利其器”,学好一些基本的小技巧,无形中会使你的绘图速度提高几倍,今天我将继续分享CAD使用小技巧。

1、问题:DWG文件破坏了怎么办?

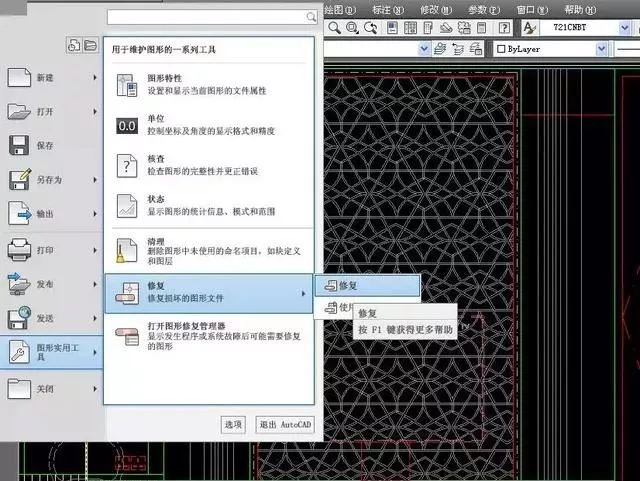

解决办法:文件---绘图实用程序---修复---选中你要修复的文件。

11个CAD常用技巧

2、问题:用AutoCAD打开一张旧图,有时会遇到异常错误而中断退出咋办?

解决办法:可以新建一个图形文件,而把旧图用图块形式插入,插入的快捷键为“I”,也许可以解决问题。

11个CAD常用技巧

3、问题:十字光标是斜正交,不是正常正交,怎么办?

解决办法:输入UCS---然后输入V,即可恢复正常。

11个CAD常用技巧

4、问题:填充图案怎么和斜着的矩形框平行或者垂直?

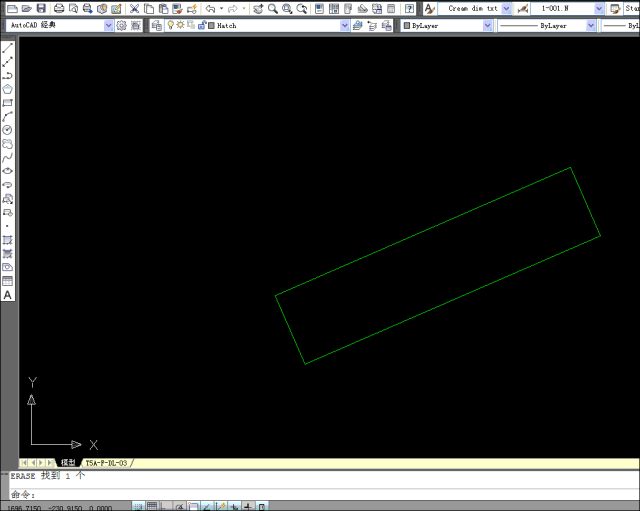

解决办法:UCS---OB---点击一下斜着的矩形框,使坐标X或者Y与矩形框的一条边平行---输入快捷键H---填充,即可。

11个CAD常用技巧

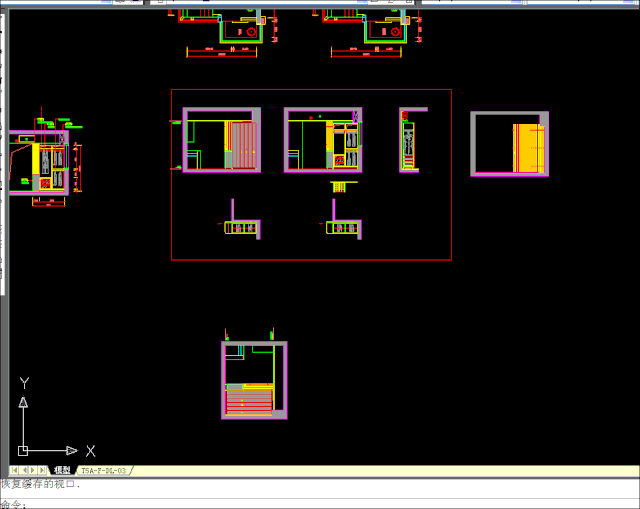

5、问题:模型空间四个方向绘图,布局排图怎么使用UCS坐标?

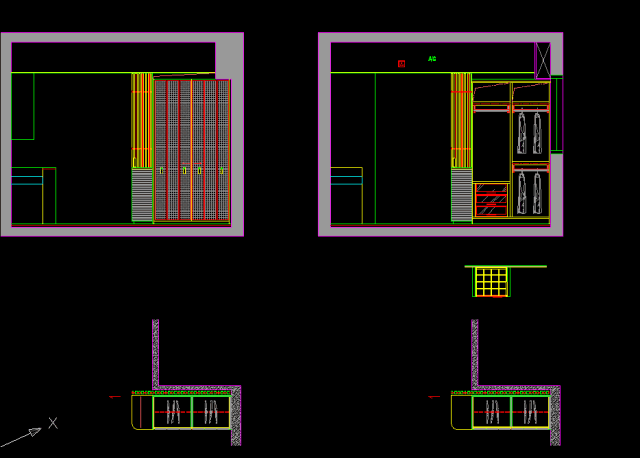

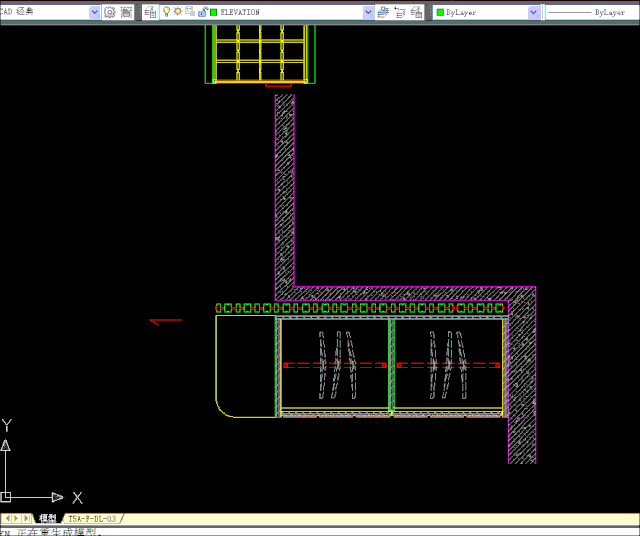

解决办法:回到布局空间---UCS---OB---点击一下图行的一条线,使坐标X、Y的方向变成你所要布局空间图形的方向---PLAN,即可。

11个CAD常用技巧

6、问题:新改好的图块复制到别的CAD里面,图形变成原来的样子了,怎么办?

解决办法:把新改的图块复制到别的CAD之前,把图块的块名改了,即输入“RENAME”,修改改名。

11个CAD常用技巧

7、问题:画图很卡怎么办?

解决办法:PU---全部清理---清理所有项,一般PU三次可全部清理掉没用的东西。

11个CAD常用技巧

8、问题:多线段、箭头、图例等实体显示为空心,怎么办?

解决办法:输入FILL--- style="-webkit-tap-highlight-color: transparent; box-sizing: border-box; margin: 0px; padding: 0px; color: rgb(34, 34, 34); font-family: "PingFang SC", "Hiragino Sans GB", "Microsoft YaHei", "WenQuanYi Micro Hei", "Helvetica Neue", Arial, sans-serif; font-size: 16px;              background-color: rgb(255, 255, 255);  ">

11个CAD常用技巧

9、问题:直线没有线宽可设置,想要把直线加粗,如何把直线转换成多线段?

解决办法:选中直线,输入pe,空格,空格。即完成。

11个CAD常用技巧

输入验证码查看隐藏内容

扫描二维码关注本站微信公众号 软件智汇
或者在微信里搜索 软件智汇
回复 2556 获取验证码
wechat 软件智汇

11个CAD常用技巧

11、问题:图中的字体高度怎么确定?

解决办法:字体高度一般是当前比例的2倍或3倍打出来的文字大小比较合适,比如,1:100的图,字体高度则设定为200或300比较合适。
