CAD水示意图的画法

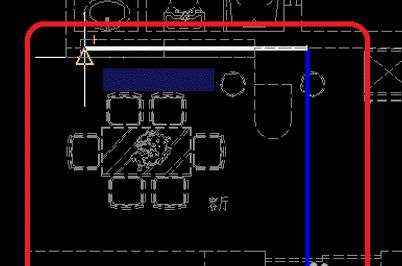

1、如下图所显示，画一个正方形，在画一斜边，在填充青色。

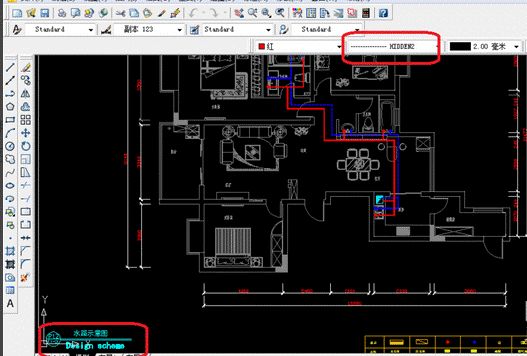

2、如下图是红色为热水，蓝色为冷水。

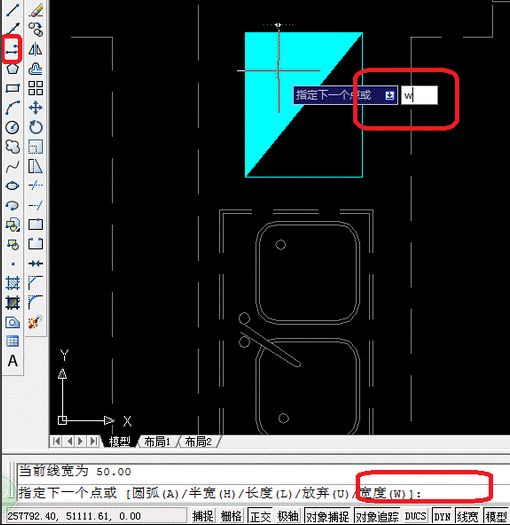

3、单击“多段线”在输入“W"在”空格“。

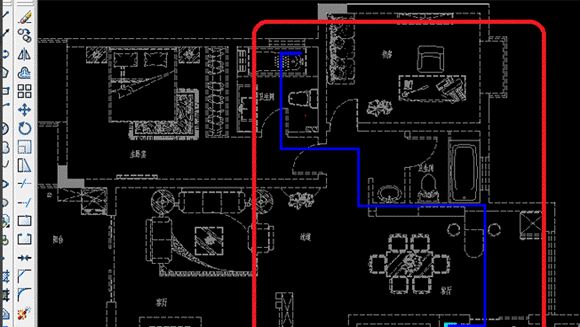

4、如下图在输入”50"在空格、在空格。这里50的意思50毫米大。

5、在画出如下图，这里是冷水管的表示。

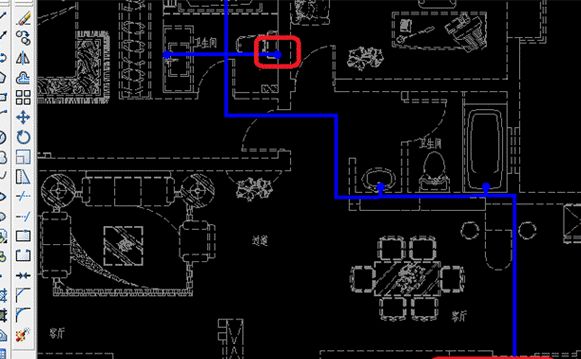

6、在画完冷水管。

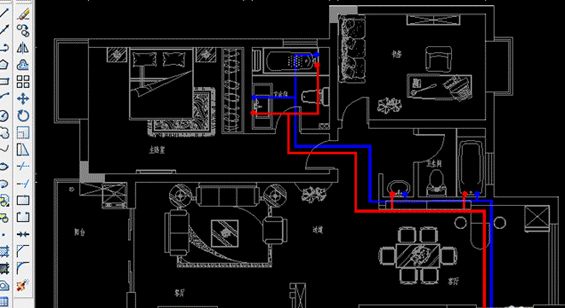

7、在画一个小圆表示到这里了，这里就是开关。

8、在把热水也画上，改为红色。
