CAD新手入门是一件比较痛苦的事情,因为很多时候都没有一套完整的教程,也不太可能有,因此新手设计师往往都是通过实际操作前完善自己的CAD技能的。话虽如此,一些基础知识还是要熟知的,今天就带来两个比较冷门的CAD知识,希望大家参考一下。

怎样按指定条件选择对象?

根据对象特性或对象类型对选择集进行过滤,只选择满足指定条件的对象,其他对象将排除在选择集之外。

解决方法一

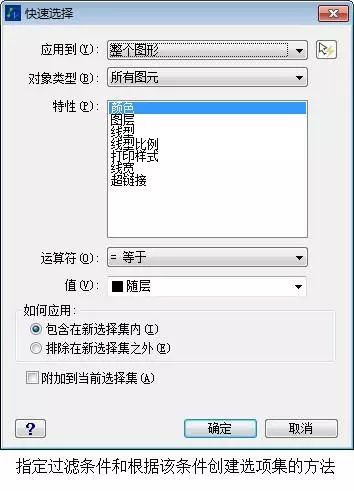

通过【快速选择】,可以根据指定的过滤条件快速定义一个选项集。

在命令行输入【QSELECT】,然后【回车】打开【快速选择】对话框。

怎样按指定条件选择对象视口内有些图形对象不显示

解决方法二

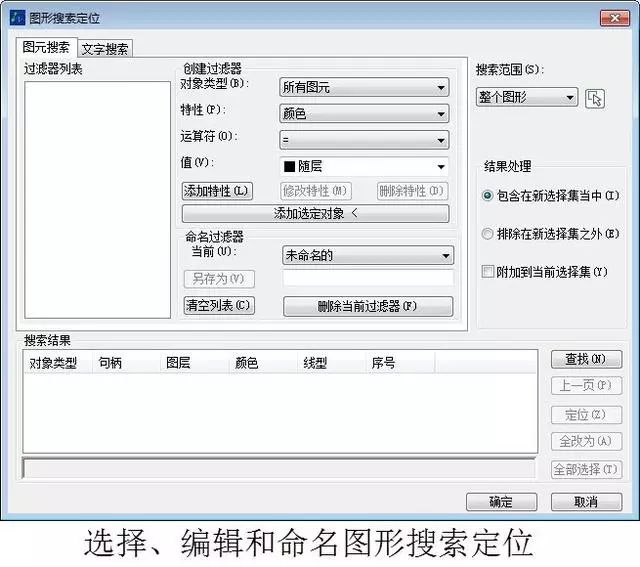

用【图形搜索定位】,创建一个要求列表,对象必须符合这些要求才能包含在选择集中。

怎样按指定条件选择对象视口内有些图形对象不显示

可以命名和保存过滤器以供将来使用。

与【快速选择】相比,【图形搜索定位】可以提供更复杂的过滤选项。

在命令行输入【FILTER】,然后【回车】打开【图形搜索定位】对话框。

首先创建要求列表。可以从【对象类型】、【特性】、【运算符】和【值】中添加要求,单击【添加特性】选项框。也可以从【添加选定对象】按钮从图中获取对象特性。

单击【确定】按钮,会退出对话框并显示【选择对象】提示,在该提示下选择要过滤的全部对象创建一个选择集。

在特性一栏中选择颜色时,若对象颜色为Bylayer则不会被过滤出来。

视口内有些图形对象不显示?

输入验证码查看隐藏内容

扫描二维码关注本站微信公众号 软件智汇
或者在微信里搜索 软件智汇
回复 2556 获取验证码
wechat 软件智汇

解决方法

怎样按指定条件选择对象视口内有些图形对象不显示

在【图层特性管理器】中更改当前布局视口中的图层,不会影响其他视口。

怎样按指定条件选择对象视口内有些图形对象不显示
