有很多工程建筑的小伙伴都说施工图太复杂了看不懂,今天分享六个看施工图纸的方法,让你轻松看懂施工图纸。
一、先看设计说明
1.当你拿到一份完整的施工图先别急着看施工图纸,首先应该看的是建筑设计说明,建筑设计说明主要包括:
(1)设计依据
(2)项目概况
(3)设计标高
(4)墙体工程
(5)屋面工程
(6)门窗工程
(7)外装饰工程
(8)内装饰工程等
了解这些基本信息之后再去看施工图就简单很多。
二、施工图分类
1. 施工图主要分为:建筑施工图,结构施工图、设备施工图
(1)建筑施工图:建筑平面图 、建筑立面图 、建筑剖面图、建筑详图等
(2)结构施工图:屋盖结构布置图、楼层结构布置图、柱、梁、板配筋图、楼梯图、结构构件图等
(3)设备施工图:电气施工图、通风施工图 、排水施工图等
三、注意看图顺序
1. 看总平面图,主要包括:新建建筑、原有建筑、用地界线、道路及中线、绿地、出入口、建筑红线等
2.看建筑各层平面布置图及详细的尺寸标注、屋顶平面图
3.看正立面图、背立面图、侧立面图
4.看剖面图,主要包括:楼板剖面、楼梯剖面、窗户剖面、梁剖面及详细的尺寸标注
5.看大样图,主要包括:局部详图、局部剖切图等

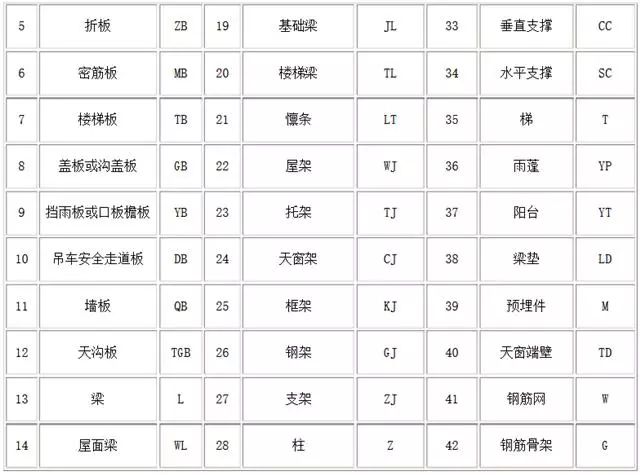

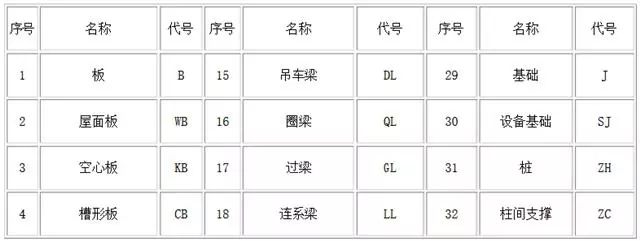

四、熟悉基本代号
五、熟悉施工图比例
六、多画多看
熟能生巧,水滴石穿,想要真正的掌握建筑图纸的精髓,还是要多看多练习,怎么打开建筑图纸是一个难题,或者是说怎么打开CAD文件?

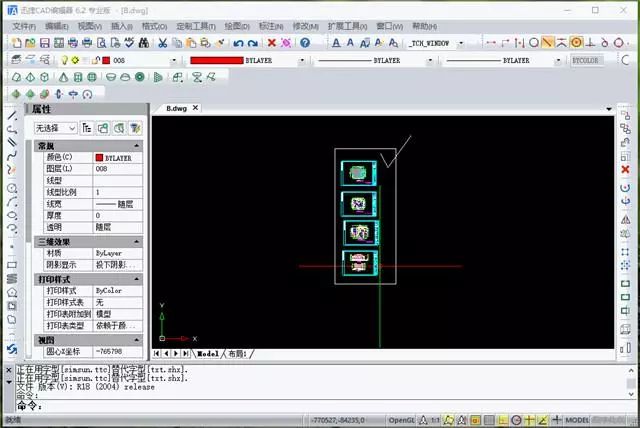

这里就教你解决,使用专业版迅捷CAD编辑器绘图工具就能操作,进入界面执行文件-打开,选择要进行打开的CAD文件,点击打开,很快速的图纸就会展现出来,快速看图,还能玩转各类复制工程图设计,二维三维齐玩转,感兴趣的伙伴可以试试。
