对使用图集的朋友来说,图页设置绝对是图集出图的核心之一,图集出图本质上就是图页设置发布页面。

图纸,出图核心内容之标准页面设置

▲图片来源于网络、如有侵权请联系作者

标准页面设置教程

▌第一步:新建页面设置

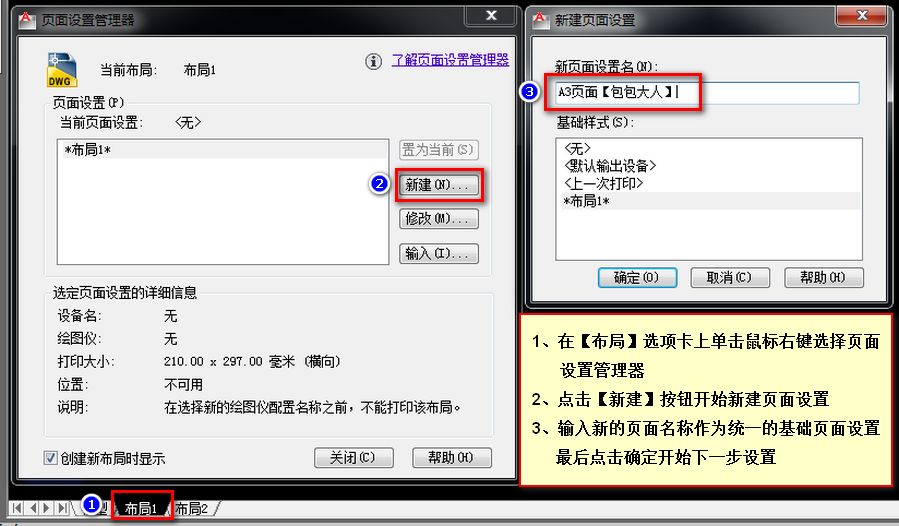

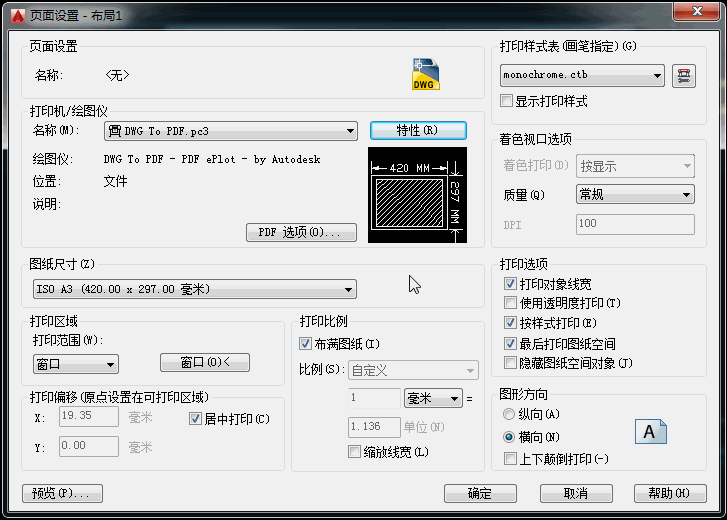

由于图纸集出图模式是每个布局只有一个页面、所以为实现后期可以统一修改页面设置、一定要在布局选项卡上右键新建页面设置、如下图所示:

图纸,出图核心内容之标准页面设置▲点击图片可放大查看

▼▼▼

图纸,出图核心内容之标准页面设置

▼▼▼

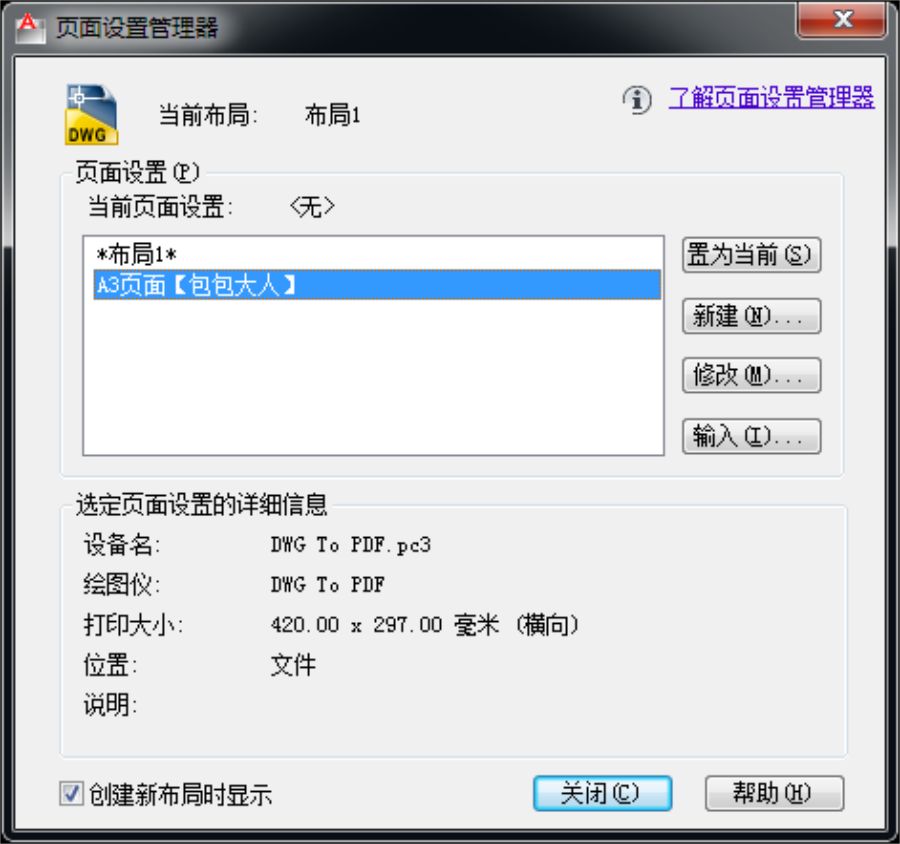

图纸,出图核心内容之标准页面设置▲新建页面设置完成

图纸集页面设置要点

✎图纸尺寸

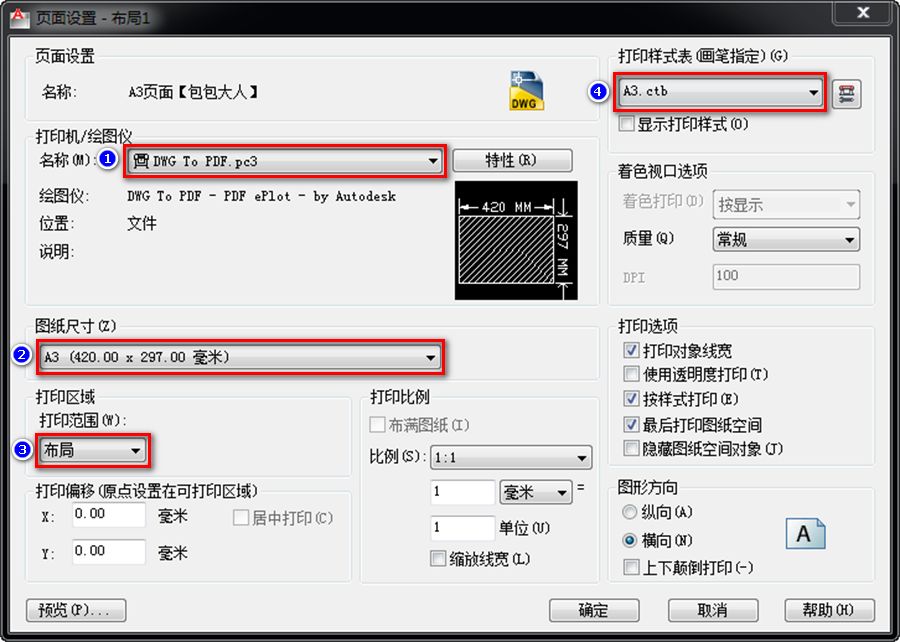

下面是推荐的定制图纸尺寸和设置方法:

图纸,出图核心内容之标准页面设置

✎打印范围

图集出图打印区域一定要选择布局,不要使用窗口或其他模式,否则会造成页面设置区域不一致,导致打印后出现错误。

▌第二步:将页面设置应用到布局

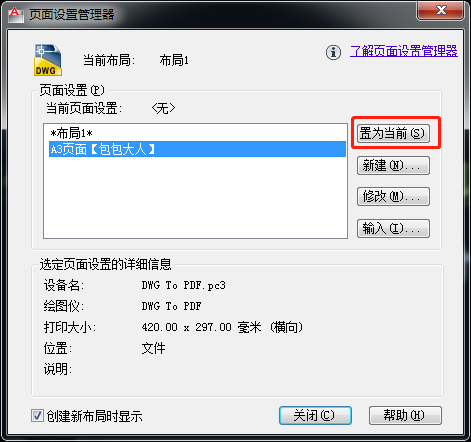

选中要创建的新页面设置,单击“设置为当前”按钮可对当前布局应用页面设置,如下图所示:

图纸,出图核心内容之标准页面设置

▼▼▼

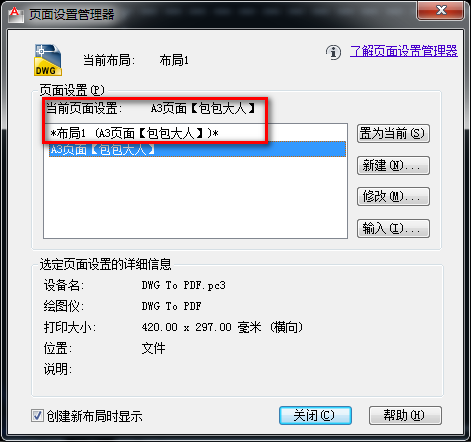

在当前布局之后应用页面设置,相关的页面设置名称显示在布局选项卡名称之后,如下图所示:

图纸,出图核心内容之标准页面设置

▲这一步是实现页面设置关联所有布局的核心

▼▼▼

输入验证码查看隐藏内容

扫描二维码关注本站微信公众号 软件智汇
或者在微信里搜索 软件智汇
回复 回复关键字 获取验证码
wechat 软件智汇

图纸,出图核心内容之标准页面设置

▼▼▼

图纸,出图核心内容之标准页面设置

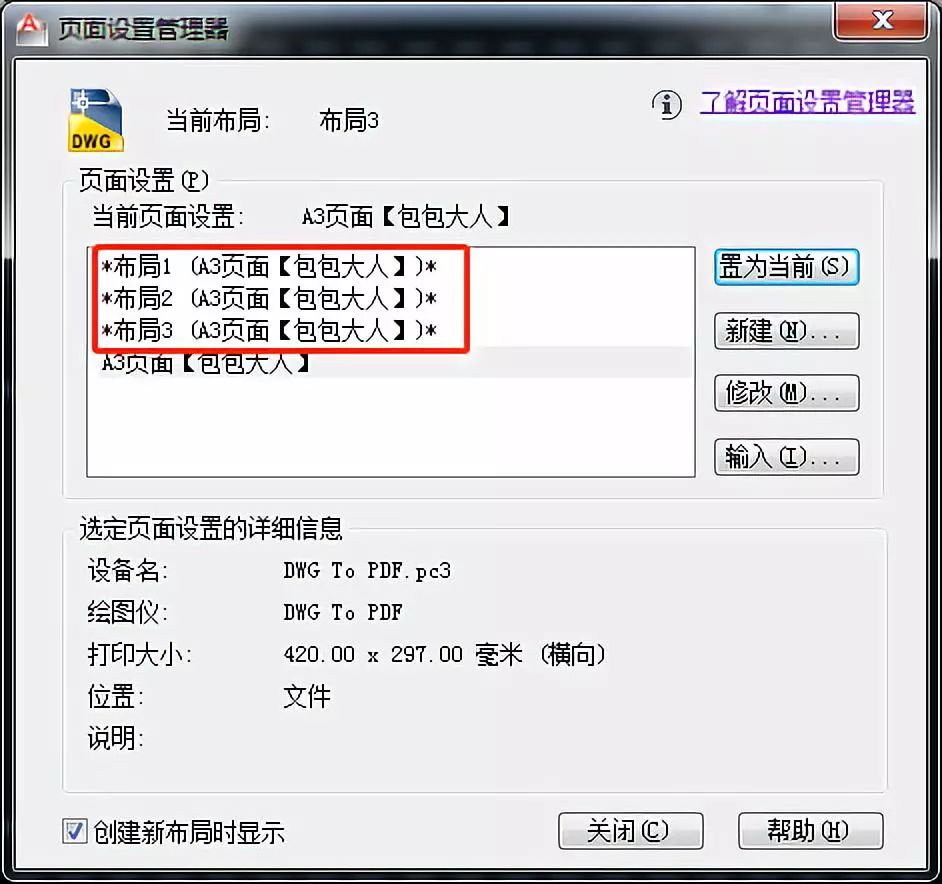

▲最终效果如上图所示

图纸,出图核心内容之标准页面设置

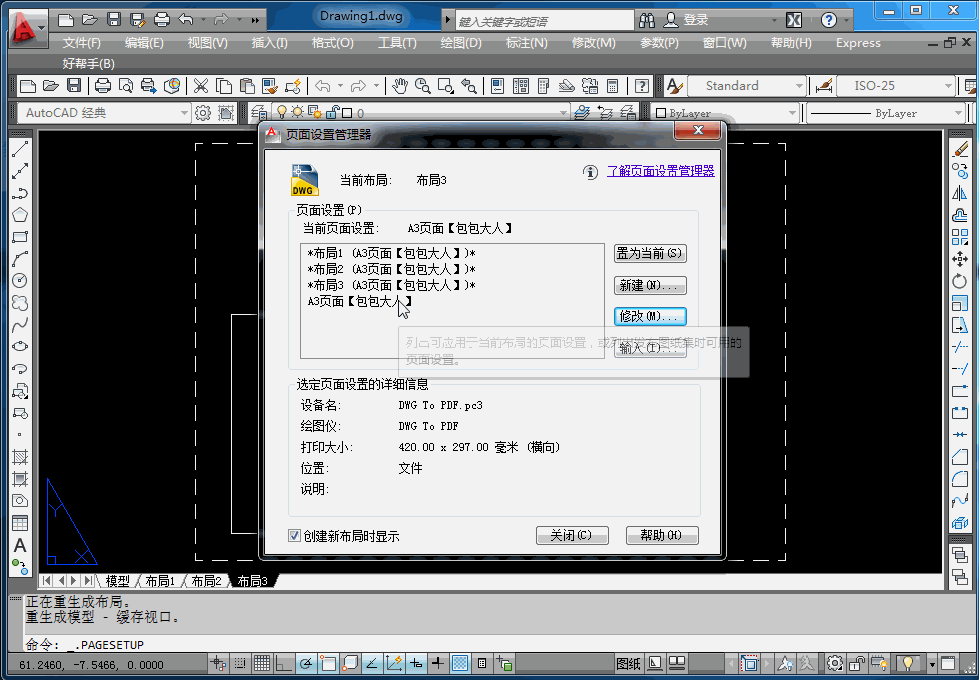

最终为了让大家能了解图集页面设置的重要性,下面给大家演示一下,当我们页面设置发生变化时,页面关联布局的好处。

图纸,出图核心内容之标准页面设置

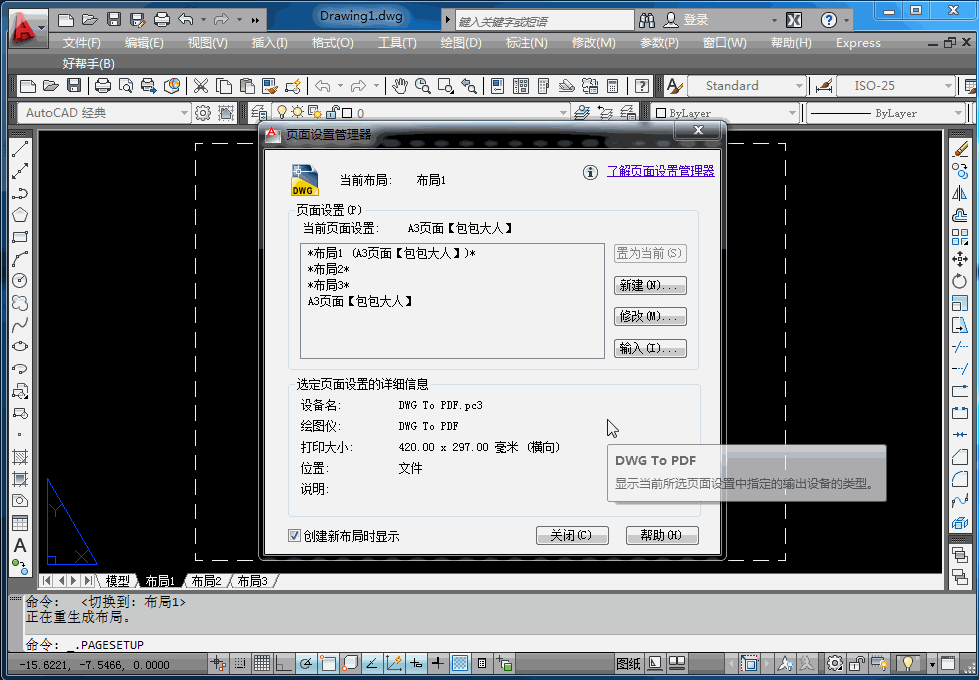

▲ 只需修改页面设置所有关联布局都会更新
