学无止境,与时俱进,跟上潮流,你才不会在这个竞争激烈,人才辈出的社会不被淘汰掉!
CAD也出了今年最新的版本CAD2021!
针对最新版本,有哪些独到之处呢?或者说有哪些优化呢?这里给大家总结几个非常有用的新技能!
具体操作步骤:
1、命令行输入【mea】空格

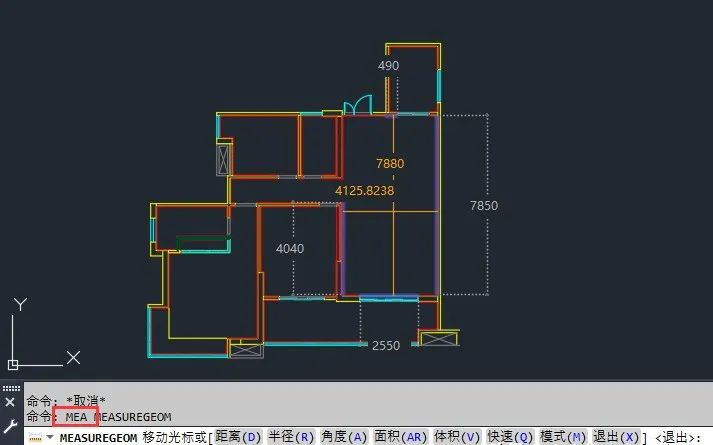

(1)移动鼠标在需要测量的区域,就可以看到该区域的各个尺寸数值(长宽等等)!如下图所示!

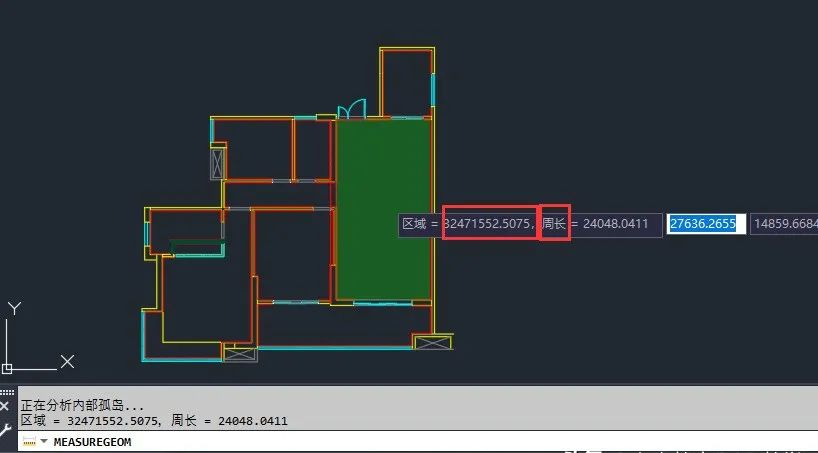

(2)在测量区域,点击鼠标左键,就可以查看该区域的面积和周长

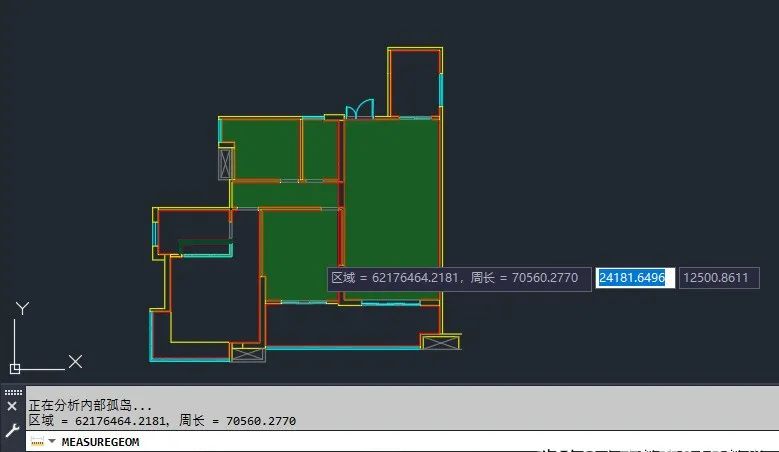

(3)按住【shift】,点击鼠标左键,选择多个区域,即可查看多个区域的总面积和总周长!

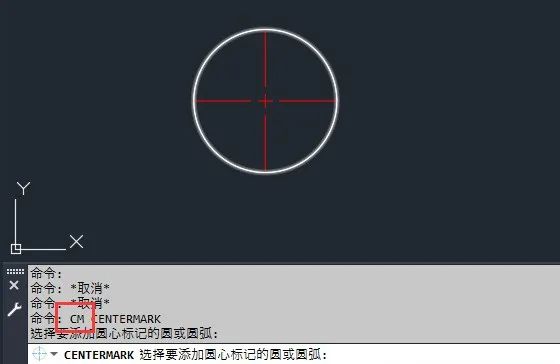

1、在命令行输入【CM】空格,选择对象,即可生成圆的中心线!

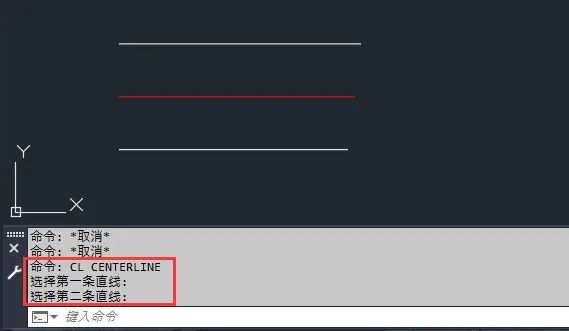

2、在命令行输入【CL】空格,选择对象,即可生成中心线,如下图所示!

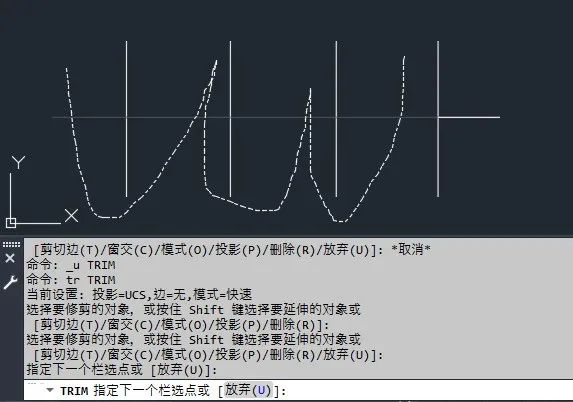

2、如果习惯之前旧版本的修剪方法,可以按以下方式进行切换!
命令行输入【TRIMEXTENDMODE】 更改系统变量!
TRIMEXTENDMODE值为【0】,CAD2021以前模式。
TRIMEXTENDMODE值为【1】,CAD2021快速修剪模式
最后当然是最重要的前提,我们要先安装好CAD2021软件了!
