CAD统计面积的方法

CAD设计中，时常都有小伙伴询问到，为什么他的特性栏信息显示有问题，面积信息貌似没有了，是否有其他方式可以查询到CAD图形面积呢？

今天来总结一下关于面积查询的方式，并将详细操作方式一并告知。

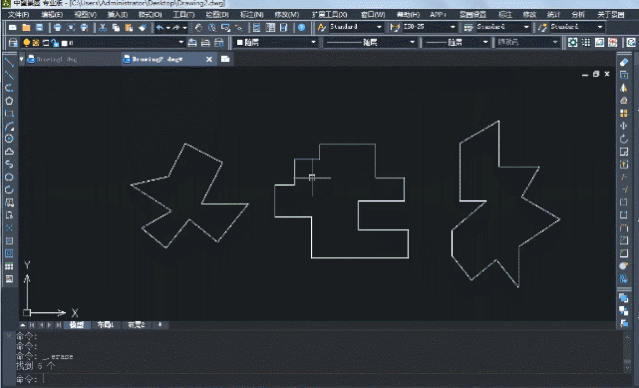

首先要说的是，如果是封面图形或者修改为面，在特性栏的确可以找到面积的数据，所以如果自己的特性栏没有该项，很应该检查一下图形是否封闭。

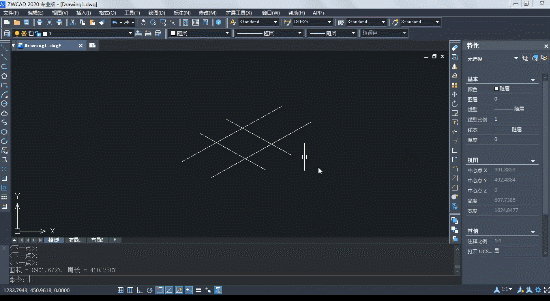

所以对于不是封闭的图形（看起来是封闭），可以通过【工具-查询-面积】的功能，描绘出面积区域，得出面积数据。

另外，利用填充功能也可以实现。

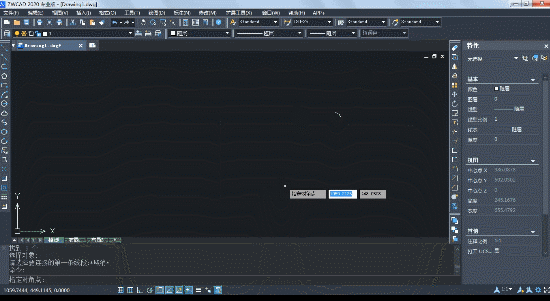

将需要测量的区域填充上，然后查询填充的特性，就有面积的数据了。

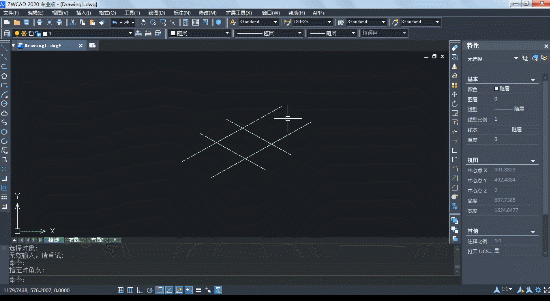

对于那些看起来是闭合，但实际上是缺口的图形，可以利用【扩展工具-定制工具-检查线段连接】的功能，找出断点的位置，从而对图形进行修正。
