图层是我们在绘图必然会接触到的一个元素,不过很多小伙伴对图层的认识却不是很全面,今天小编就来跟大家分享一下关于CAD图层的一些小技巧,帮助大家快绘图!

关于CAD图层的一些小技巧

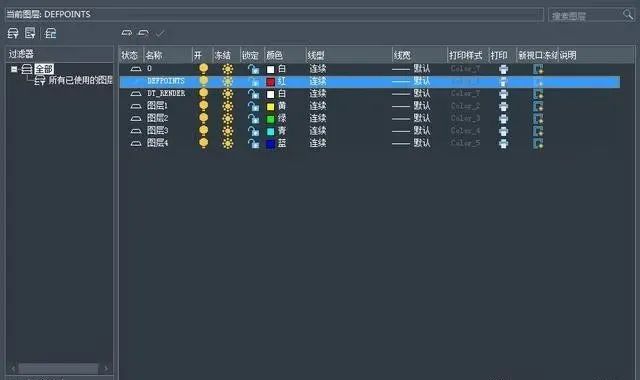

一、图层使用技巧

1、0层的使用

0层是默认层,很多小伙伴习惯直接就在0层上画图,这是个很糟糕的做法。0层上是用来定义块的,所以千万不要在0层上画图!

关于CAD图层的一些小技巧

2、精简原则

秉承精简原则,我们创建的图层越少越好,在画图的时候,我们可以根据我们要绘制的内容进行分类,根据分类再来创建图层,例如标注层、家具层、墙面层等,把对应的图元放到对应的图层中。

关于CAD图层的一些小技巧

3、颜色设置

图层的设置有很多属性,除了图层的名称外,还有颜色、线形、线宽等。我们在设置图层时,就要设置好线条的颜色、线形、线宽,以便在看图的时候能够区分。

关于CAD图层的一些小技巧

二、顽固图层的清理

输入验证码查看隐藏内容

扫描二维码关注本站微信公众号 软件智汇
或者在微信里搜索 软件智汇
回复 2556 获取验证码
wechat 软件智汇

3、COPY命令

另外我们还可以将无用的图层关闭,输入“COPY”命令,粘贴到一个新文件中,无用的图层是不会粘贴过来的。除非曾在这个图层中定义过块,又将这个块,插入到其他图层,那么该图层不适用这个方法~
