CAD这个软件高深莫测,今天就跟大家分享10个CAD的使用技巧,希望对你有所帮助。

CAD怎么一键合并多段线条怎么修改块图纸太大,如何压缩文件错误怎么修复图形打印不出来CAD转换成图片、PDF

1、CAD怎么一键合并多段线条?

输入PE,选择要合并的其中一条线,输入Y,然后再输入J,最后选择所有要合并的线条,搞定!

2、CAD怎么修改块?

输入命令:REFEDIT,修改完成后输入【REFCLOSE】命令,保存就可以了。

3、CAD图纸太大,如何压缩?

输入命令【-purge】可彻底清理掉当前CAD图纸的无用内容,比如多余图层、块、线条等等。

CAD怎么一键合并多段线条怎么修改块图纸太大,如何压缩文件错误怎么修复图形打印不出来CAD转换成图片、PDF

4、CAD文件错误怎么修复?

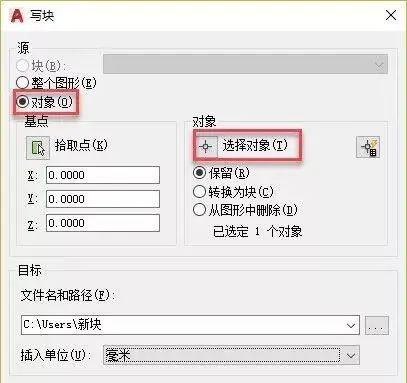

电脑突然断电、意外死机,辛辛苦苦做的CAD图纸打不开啦?新建一个图形文件,将出错的图用图块形式插入,问题解决。

CAD怎么一键合并多段线条怎么修改块图纸太大,如何压缩文件错误怎么修复图形打印不出来CAD转换成图片、PDF

5、低版本CAD打不开高版本CAD图纸怎么办?

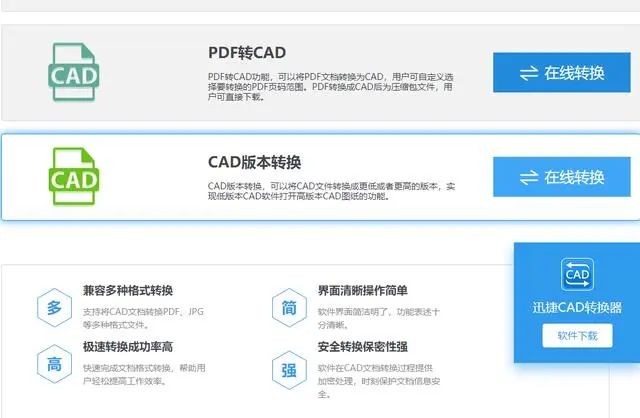

利用在线工具将高版本CAD图纸转换即可。

CAD怎么一键合并多段线条怎么修改块图纸太大,如何压缩文件错误怎么修复图形打印不出来CAD转换成图片、PDF

6、CAD里面的汉字乱码、显示不了怎么办?

汉字字体文件缺失,将字体文件复制到CAD的字体文件夹下即可。

如果不知道在哪找字体资源,可以关注《CAD教学》,发送“字体”,小编会在线分享字体给你~

7、如何把上次选中的图形全部选中?

输入命令【M】,再输入【P】,即可全部选中上次的图形。

8、为什么有的CAD图形打印不出来?

不要将图形绘制在CAD自动生成的图层上。

9、如何将CAD转换成图片、PDF?

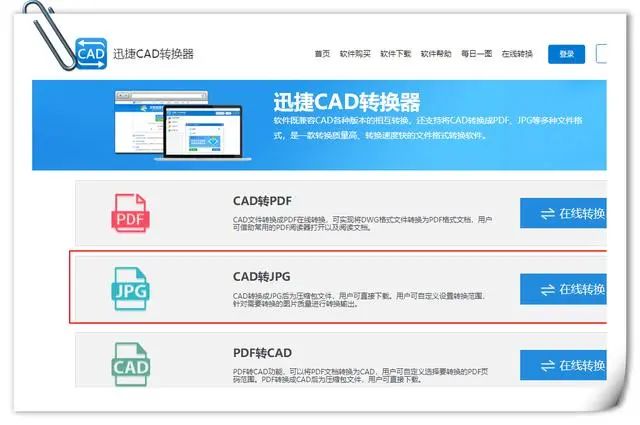

直接用CAD另存为即可,如果有多个CAD图纸需要同时转换,可以借助CAD转换器解决。

CAD怎么一键合并多段线条怎么修改块图纸太大,如何压缩文件错误怎么修复图形打印不出来CAD转换成图片、PDF

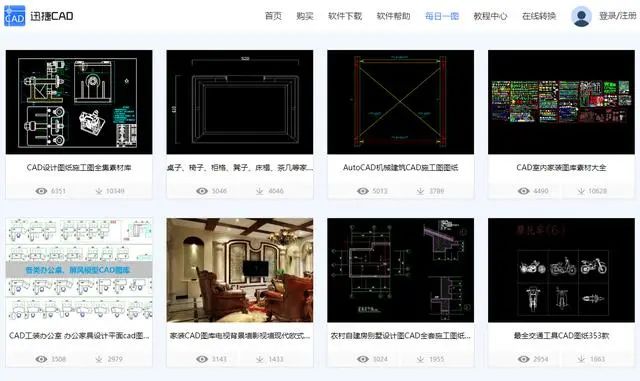

10、CAD免费资源上哪找?
