下面我们介绍CAD绘洗菜盆实例:

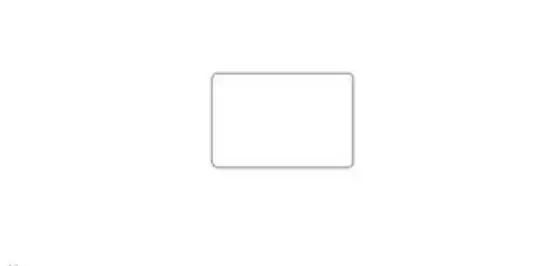

1.首先输入REC(矩形命令),选择F(圆角)输入30,设定圆角半径为30的矩形,输入680*455,画出长680、宽455、圆角半径为30的圆角矩形。

CAD绘制洗菜盆实例

2.然后再次输入REC(矩形命令),选择F(圆角)输入60,设定圆角半径为60的矩形,输入290、340,画出长340、宽290、圆角半径为30的圆角矩形。

CAD绘制洗菜盆实例

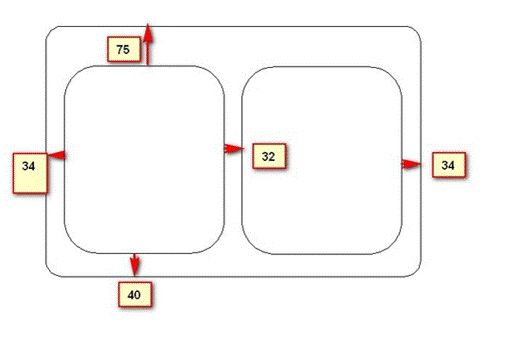

3.然后进入小圆角矩形,移动到大圆角矩形的左侧,从左侧34个单位,从上面75个单位,从下面40个单位,同时从右侧复制,同样从右侧34个单位,从上面75个单位,从下面40个单位

CAD绘制洗菜盆实例

4.输入c画圆,画25半径的圆,画23同心圆,同心圆也可以用偏移的方法画,向内偏移2个单位即可,填充中23半径的圆,如图所示。

CAD绘制洗菜盆实例

CAD绘制洗菜盆实例

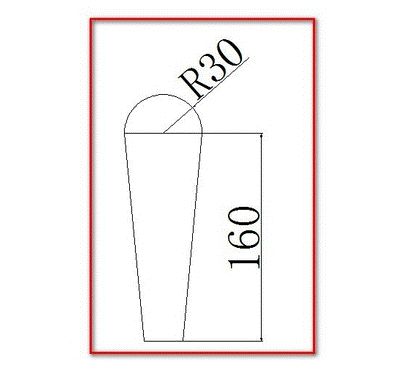

5.绘制手柄,利用圆形和直线命令绘制手柄,具体数字和样子如图所示。

CAD绘制洗菜盆实例

输入验证码查看隐藏内容

扫描二维码关注本站微信公众号 软件智汇
或者在微信里搜索 软件智汇
回复 2556 获取验证码
wechat 软件智汇

CAD绘制洗菜盆实例

7.将手移到两个小圆角矩形之间,选择RO45度角,如图所示,完成了这个洗碗的绘制。
