CAD的拉伸命令“STRETCH”是一个简单而又特殊的命令，它的操作方式很简单，但是它的选择对象的方式与其他命令不同。其他命令要么选择整个对象操作，比如移动，旋转，复制等，要么是点击图形的一段，比如，修剪，打断于点等，而拉伸命令则两者皆具备。
我们需要输入命令快捷键“S”，回车，命令栏提示“选择对象”，这个时候往下的操作就有不同了。（小提示：选择的时候一定要框住至少一个角点，框选边的一部分时是没办法进行拉伸的，而且框选一定要从右向左框，出现绿色框的时候才有效）

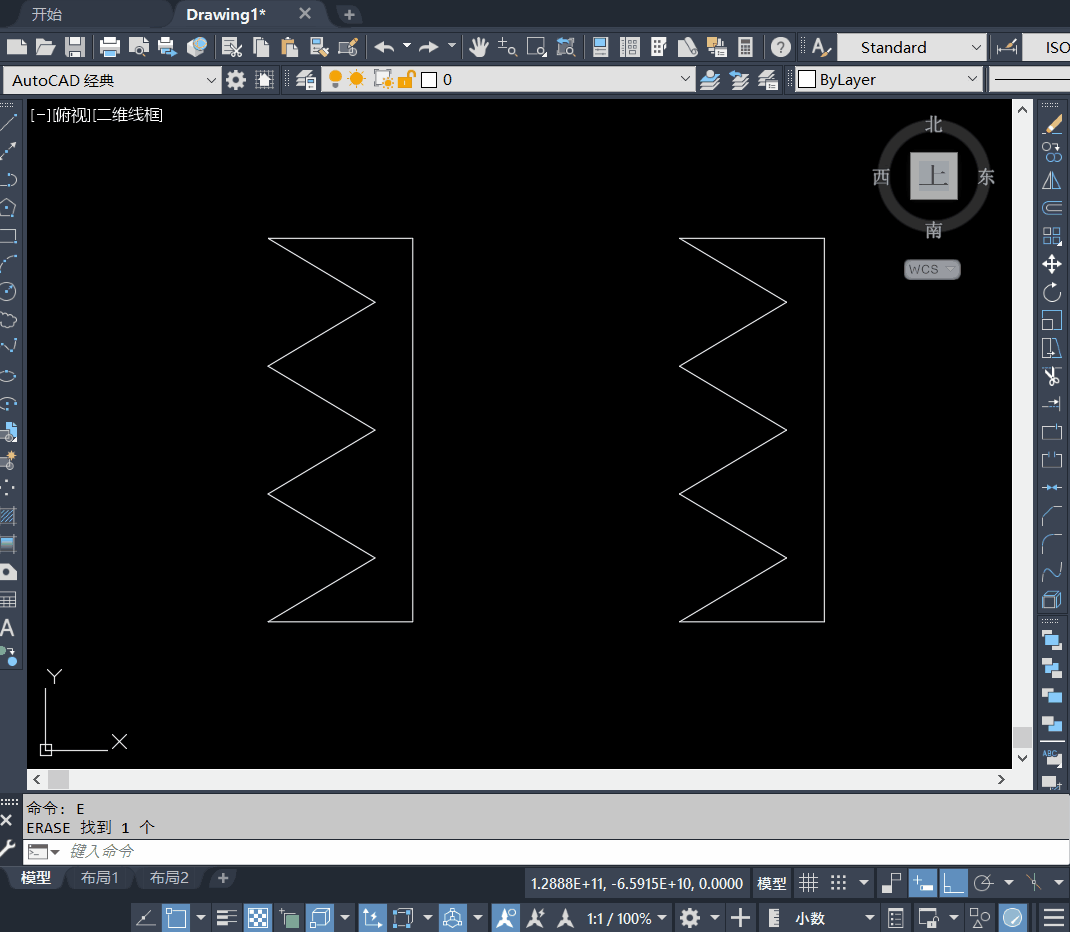

第一种选择，框选一个角点，它就相当于是一个顶点的移动命令，如下图所示：CAD的拉伸命令“STRETCH”的选择与使用

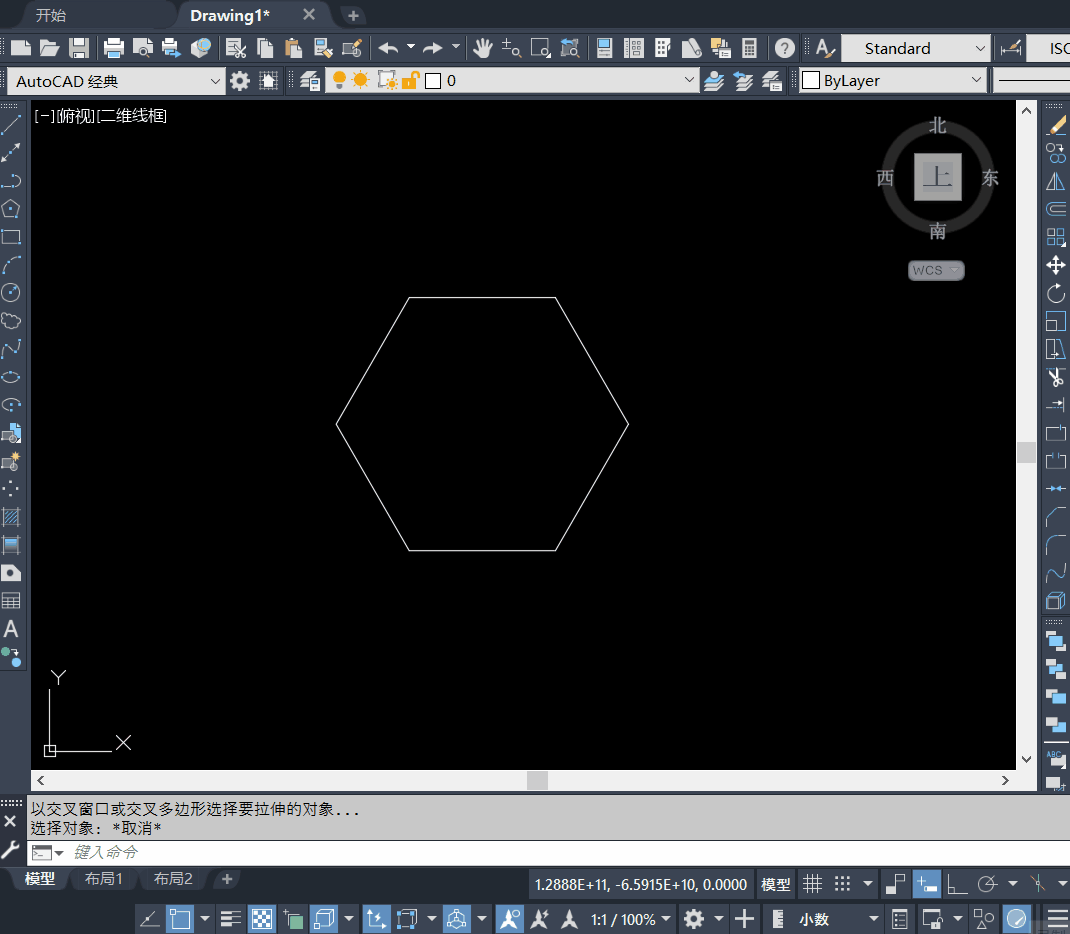

第二种选择，框选两个角点（一条边），它就相当于是两个顶点的移动，如下图所示：CAD的拉伸命令“STRETCH”的选择与使用
第三种选择，框选三个角点，它就相当于是三个顶点的移动，这个时候注意，三个角点不一定要是连续的，如下图所示：CAD的拉伸命令“STRETCH”的选择与使用
输入验证码查看隐藏内容

扫描二维码关注本站微信公众号 软件智汇
或者在微信里搜索 软件智汇
回复 2556 获取验证码
wechat 软件智汇
以上是框选对象范围的一个演示，下面再跟小伙伴们介绍一下，一次选择和多次选择的应用。
在上面的演示中，选择对象的时候都是一次性选择了所有需要拉伸的对象，然后确定以后进行的拉伸，其实对象的选择可以分多次来选择（多次选择的对象不可以是一个对象上的不同部分）。如下图所示：CAD的拉伸命令“STRETCH”的选择与使用
从图中可以看出，当我们选择的对象不是一个整体时，可以多次选择对象进行拉伸，而当我们选择的对象是一个整体的多个局部时，就只有最初选择的对象进行了拉伸。
总结：
１.选择时要框选住至少一个角点。
2.框选的时候要从右向左框选（绿色框）。
3.可以多次选择对象，但是选择的对象要属于不同的主体。
4．一个整体选择时要一次性框选住所有要拉伸的角点。
