CAD图形复制到PPT或者WORD中以后，文字都是黑框怎么回事？

CAD图形复制到PPT或者WORD中以后，文字都是黑框怎么回事？

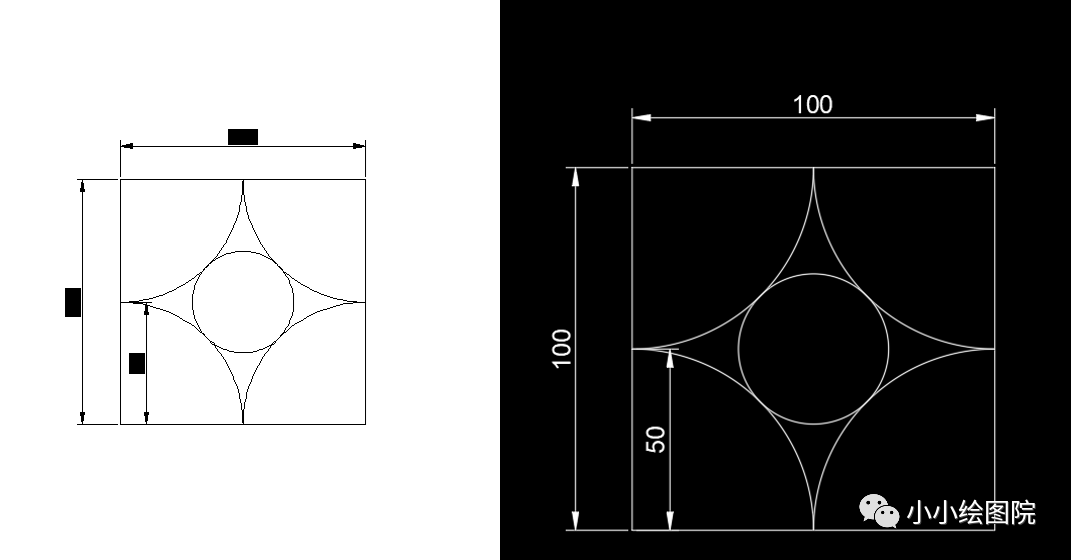

这个文字复制过来以后变黑的原因就是因为有文字的背景遮罩遮挡了文字的显示，从而导致文字显示为黑色框。

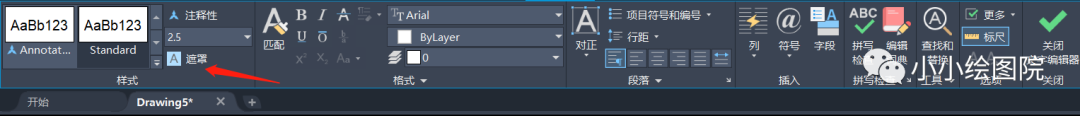

当我们在CAD中输入文字以后，双击编辑文字，在文字编辑面板找到遮罩，点击以后，弹出遮罩对话框。如下图：

CAD图形复制到PPT或者WORD中以后，文字都是黑框怎么回事？

CAD图形复制到PPT或者WORD中以后，文字都是黑框怎么回事？

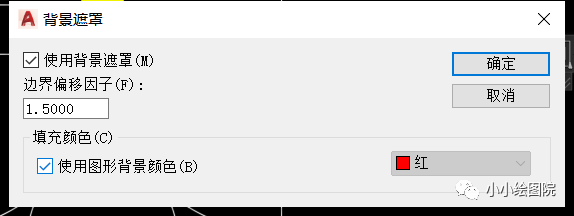

如上图所示，“使用背景遮罩”前面的框是被勾选的，这就导致了文字是存在背景遮罩的，大家可能也注意到了，“填充颜色”栏下“使用图形背景颜色"前面的对勾也是被选择了，这就表明文字的背景就是图形背景。所以我们复制到PPT中的图形文字下会有黑色框而挡住文字的显示。

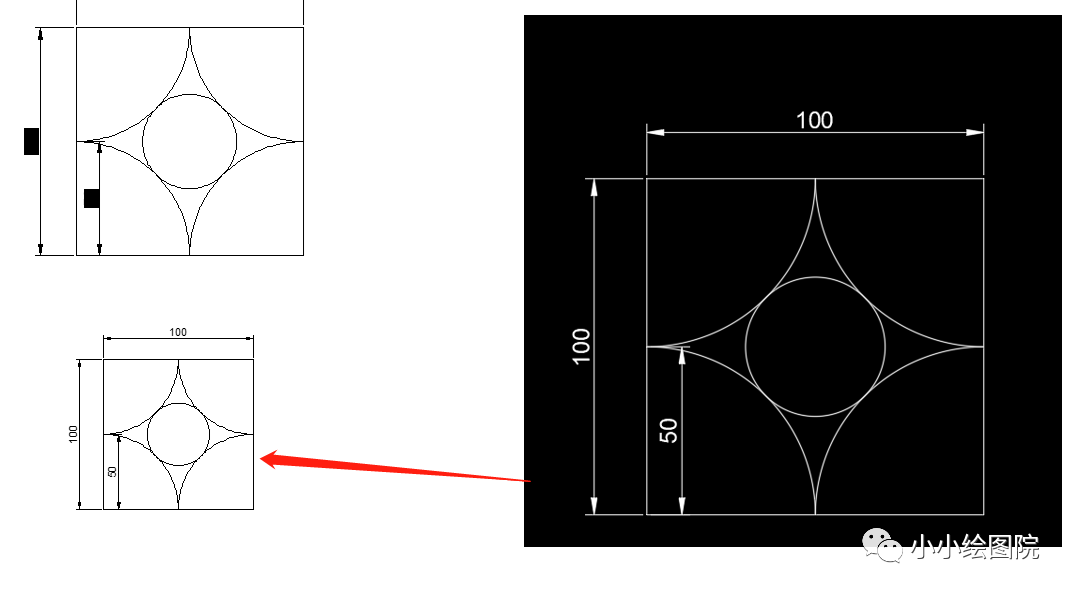

当我们把这个背景遮罩去掉，再复制过来，就显示正常了。

CAD图形复制到PPT或者WORD中以后，文字都是黑框怎么回事？

然而，平时我们在输入文字的时候并不会去专门设置文字的背景遮罩，那这个背景遮罩是怎么回事呢？

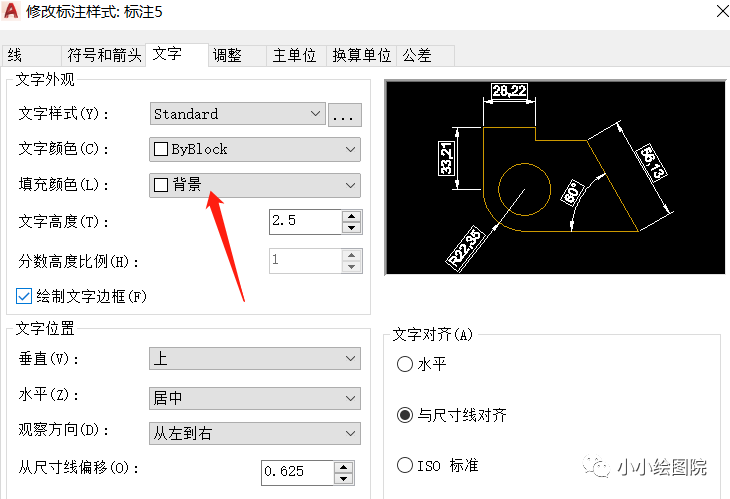

大家可以看到小编的这个文字标注文字，标注文字都是随着标注样式来的，而标注样式很多时候是从其他文件里面带过来的，也不会经常去调整，这就导致标注样式里面的文字如果有文字背景，当你把图形复制过来分解以后，标注文字就会带上背景遮罩了。
