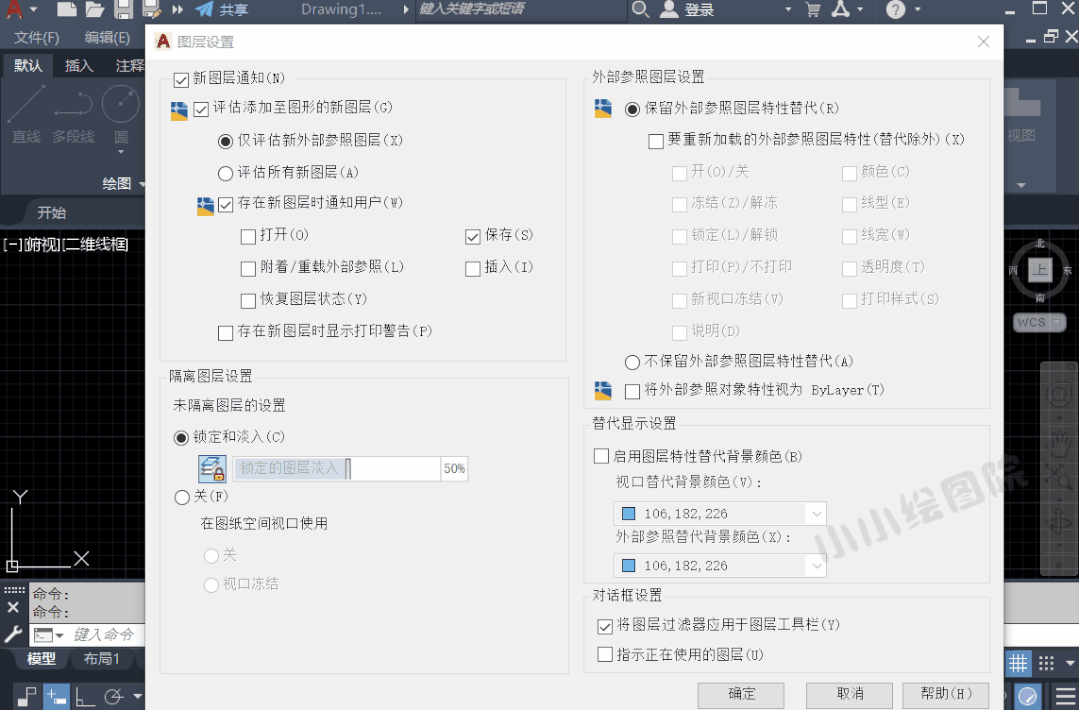

CAD右下角为什么会出现提示未协调新图层? 阅读模式 在我们打开图纸后或者在插入参照图形后,图纸右下角出现提示”未协调的新图层“,如下图所示, 点击”在图层特性管理器中查看未协调的新图层“,弹出图层特性管理器,左侧所有图层下多出一栏未协调的新图层,所有的”新图层“都在右侧栏中显示。关闭管理器后,提示就消失了。 为什么会出现提示? 由于不同行业对图层的使用要求不同,要求高一些的行业在合并图层或者新建图层时需要对新图层进行检查和修改调整,以便匹配总体图形显示及打印。而”未协调“这个词在小编理解应该是让我们检查新图层的意思。 出现这个提示是需要前提条件的,首先得有新图层,其次就是CAD的提示系统需要打开。 新图层的出现可能是并入了新的图块,插入了新的图形等,这些操作都会导致图形内图层出现新增;然后就是CAD的提示设置,这个提示设置我们可以通过打开图形特性管理器,在图形特性管理器右上角单机“图层设置”按钮,弹出图层设置对话框: 输入验证码查看隐藏内容 扫描二维码关注本站微信公众号 软件智汇 或者在微信里搜索 软件智汇 回复 2556 获取验证码 软件智汇 可以看到目前提示新图层的通知前面是有对勾的,但是下面的通知选项都是灰色的,这个情况跟没有打开图层通知时一个性质——不会有提示框弹出,一般情况下绘图会勾选“评估添加至图形的新图层”并单选“仅评估外部参照图层”,也就是当重载外部参照的时候会检查是否有新图层。 为了更加方便小伙伴们理解,我们将“评估添加至新图层”中的“评估所有新图层”选项前面的原点点上,将“存在新图层时通知用户”也点上,然后新建图层,并保存,这个时候你就会发现,弹出新图层通知对话框了。如下图所示: 总结: 其实在我们绘图过程中,很多情况下是不需要打开新图层提示的,只有在很少的专业绘图时,要时常核对图层,核对图纸的情况下才需要打开。对于没有这个要求的同学,直接关掉就可以了。 历史上的今天4月262022JTT825.1-2012 IC卡道路运输证件 第1部分:总体技术要求2022JGJ153-2016 体育场馆照明设计及检测标准2022JGJT335-2014 城市地下空间利用基本术语标准2022JTT824.2-2011 钢制打捞浮筒 第2部分:保养与维修2022JTT824.1-2011 钢制打捞浮筒 第1部分:建造2021GB50455-2008 地下水封石洞油库设计规范2021UG NX9.0中文破解版软件安装激活步骤(含下载)2020JGJ 76-2019 特殊教育学校建筑设计标准(可下载) 点赞 登录收藏 https://www.jzrxxw.com/35426.html 复制链接 复制链接 官方公众号 软件智汇
