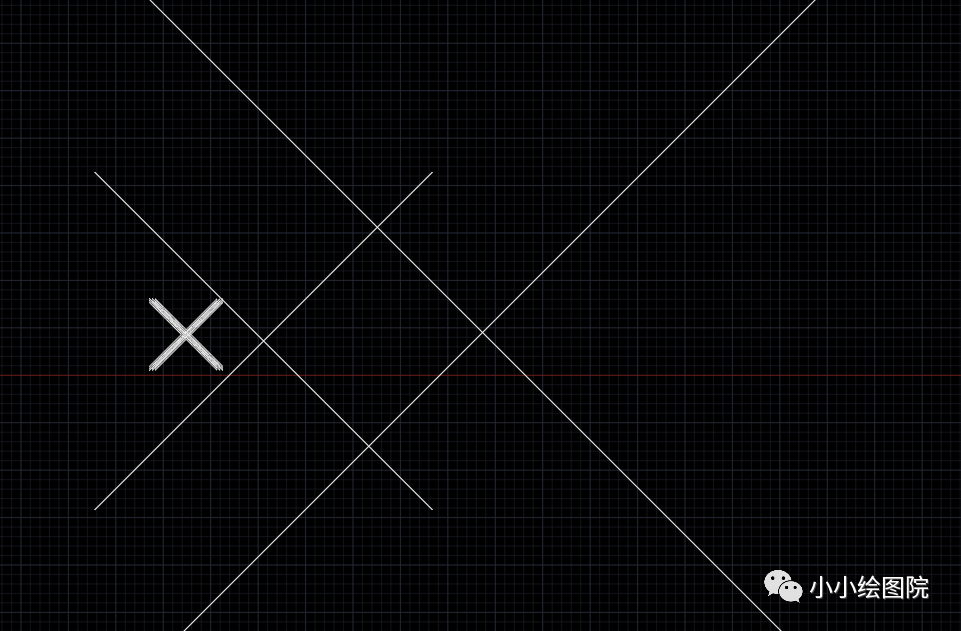

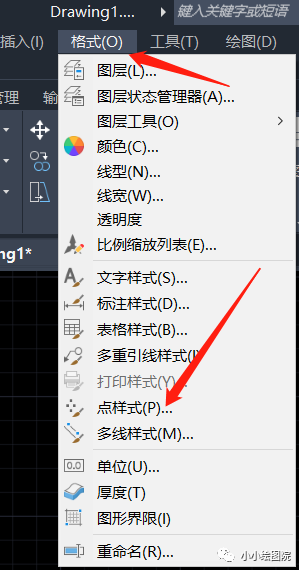

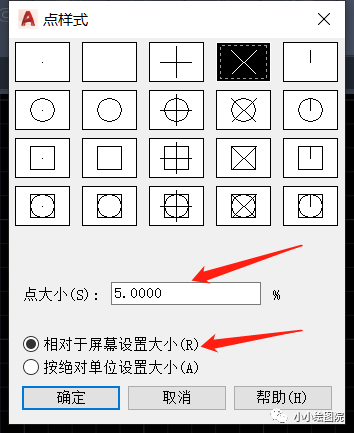

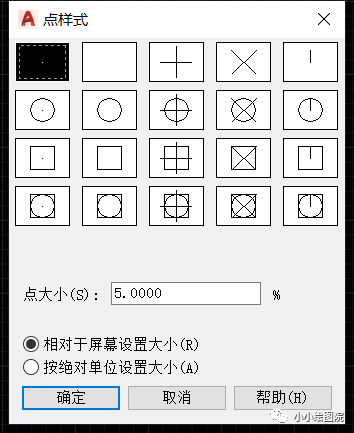

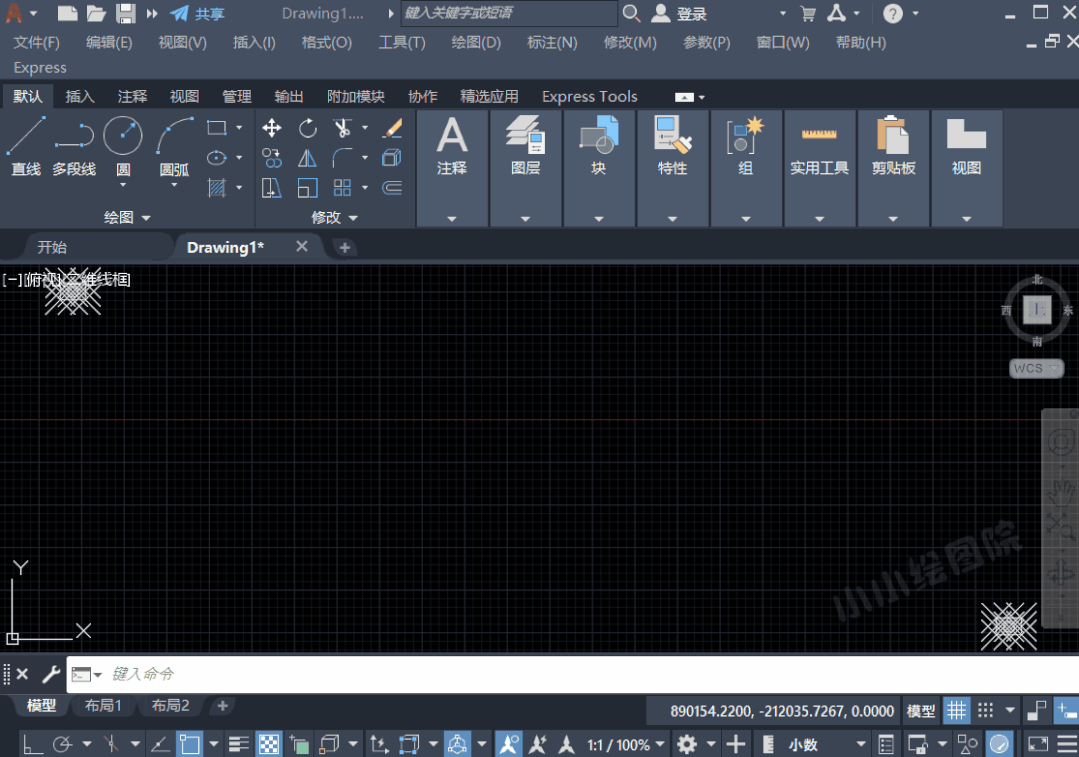

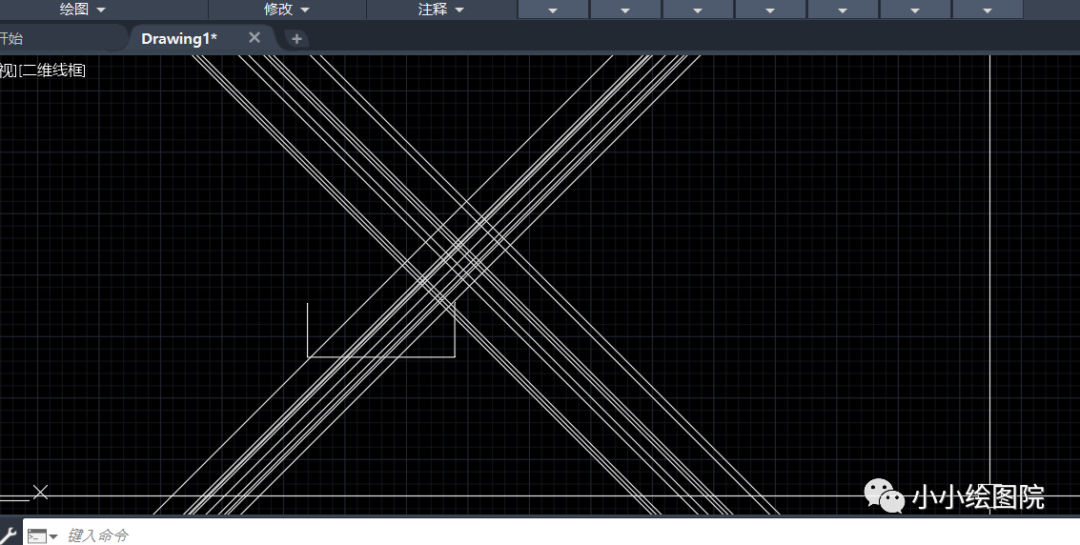

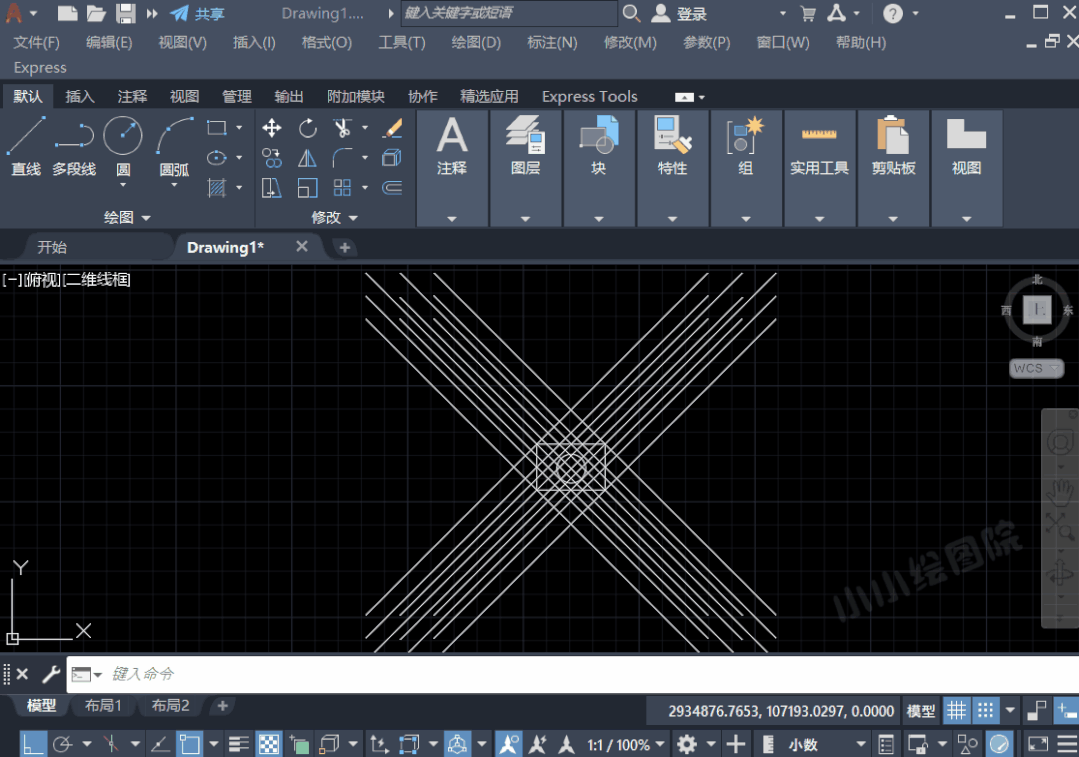

为什么CAD点对象导致满屏的叉号？如何解决？ 阅读模式 CAD界面打开以后发现图形很乱，有很多大叉号在界面显示，特别多，删除以后有些图形也跟着就被删除了，是怎么回事呢？如下图所示 界面中的大大叉号是什么？ 图中的叉号是CAD中点的体现，叉号是点的一种显示样式，CAD中点的作用通常作为坐标标记、等分、定位等的辅助工具,在CAD中默认显示是一个小点，并不显眼，如果和图形叠加到一起，根本就不会发现这个点。点的样式除了叉号，小点以外还有其他很多CAD自带的样式，如下图所示： 当点的样式的设置为叉号时，就会出现上文章开头图中的显示问题。 为什么会出现这样的效果呢？ 点的显示可能性一： 我们图形中存在多个图形，且图形之间的间距相对图形尺寸来说比较大，而且点的样式是叉号或者除了小点以外的其他点样式时，打开图形就会显示如下图形，当我们放大图形时就会发现，点放大后将图形遮盖住了。 点的显示可能性二： 当点位于图块内的时候，且图块拆入的时候还是以放大比例的形式插入的。如下图所示，打开图形以后，就会显示比屏幕还要大的叉号。 这个时候就会问，这两种可能性是为什么呢，怎么会显示图中的现象？ 第一种现象比较容易理解，就是当我们在放大图形的时候，点的样式还是原来没有放大前的屏幕比例，当完成图形的放大后，直接运行“RE”重生成命令，就可以将点缩小。 输入验证码查看隐藏内容 扫描二维码关注本站微信公众号 软件智汇 或者在微信里搜索 软件智汇 回复 2556 获取验证码 软件智汇 而如果当我们的点是在图块中定义时，在我们插入图块的时候，又专门设置了图形的比例，这个时候点的大小就不相同了（重生成也不行），当默认点样式为“相对屏幕设置大小”，点大小不变为“5%”，然后将点成块，再插图图块“点”分别设置不同插入比例，点的大小就会不同，这个时候因为当点对象做到图块里，这个尺寸会乘上图块的比例。如下图： 当我们设置点的“相对屏幕设置大小”为5%，插入比例为10的时候，实际相对屏幕设置大小就已经是50%了。 而这第二种情况下，解决这个问题就要看个人的意愿了。 1.如果点对你不重要，你就是不想看到，你可以调出点样式菜单栏，将点样式调整为默认的小点就可以了。 2.如果图块中的点还有其他标记或者定位的作用，可以将图块运用“X”分解命令后，再“RE”重生成图形，就可以恢复原来相对屏幕的大小。 3.如果点就是作为图形的一部分，你可以将点的样式中“相对屏幕设置大小”改为“按绝对单位设置大小”，设置一个数值，这样点标记就不会放大了。（改完以后要运行“RE”重生成一下才会改变） 历史上的今天4月302022组合铝合金模板工程技术规程JGJ 386-20162022钻芯法检测砌体抗剪强度及砌筑砂浆强度技术规程JGJ_T 368-20152021GB50579-2010 航空工业理化测试中心设计规范2021GB50588-2010 水泥工厂余热发电设计规范2020JGT398-2019钢筋连接用灌浆套管（文件可下载）2020JGJT 485-2019 装配式住宅建筑检测技术标准（文件可下载） 点赞 登录收藏 https://www.jzrxxw.com/35453.html 复制链接 复制链接 官方公众号 软件智汇
