好的初始设置会使CAD安装后使用时得心应手

阅读模式

安装好CAD后，画图之前，一个好的初始设置会让你的画图更加方便，快速，省心，事半功倍。

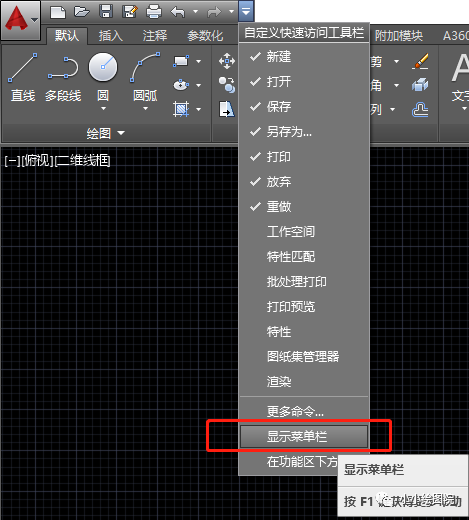

调出菜单栏（对小编来讲，菜单栏的安全感很足）。

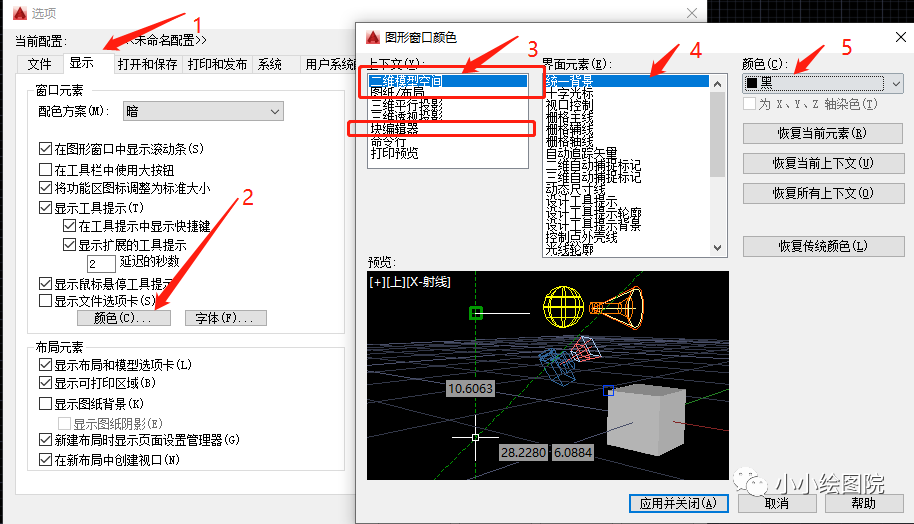

设置模型空间，图纸空间，块空间背景颜色为黑色（事实证明CAD绘图需要很长时间，用黑色背景不伤眼睛而且对线条颜色也比较清晰，你可以想象到白色背景上粉红色，绿色，黄色的眩晕感么）。（输入“OP”回车，可以调出选项菜单栏。）
将图中栅格关闭掉（新手同学可以不考虑，个人觉得栅格有些影响我的绘图，总感觉像是在方格纸上画图，影响判断）。按键盘F7键，可以打开和关闭背景栅格。

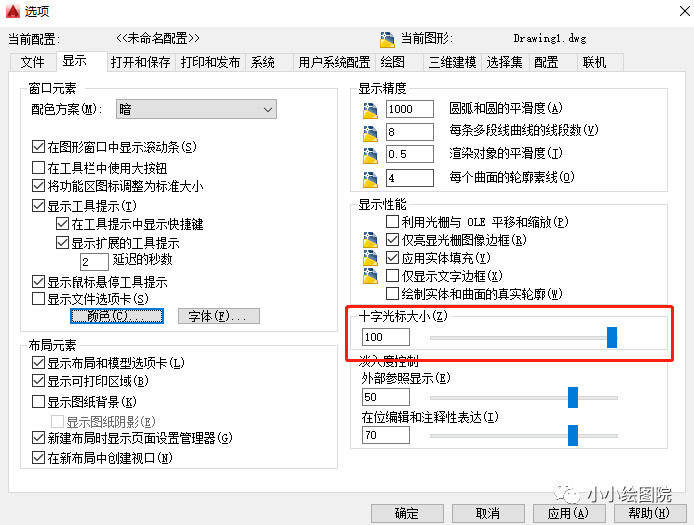

十字光标的大小调整，我喜欢调整成最大化（理由是可以当辅助线定位使用）。（输入“OP”回车，可以调出选项菜单栏。）

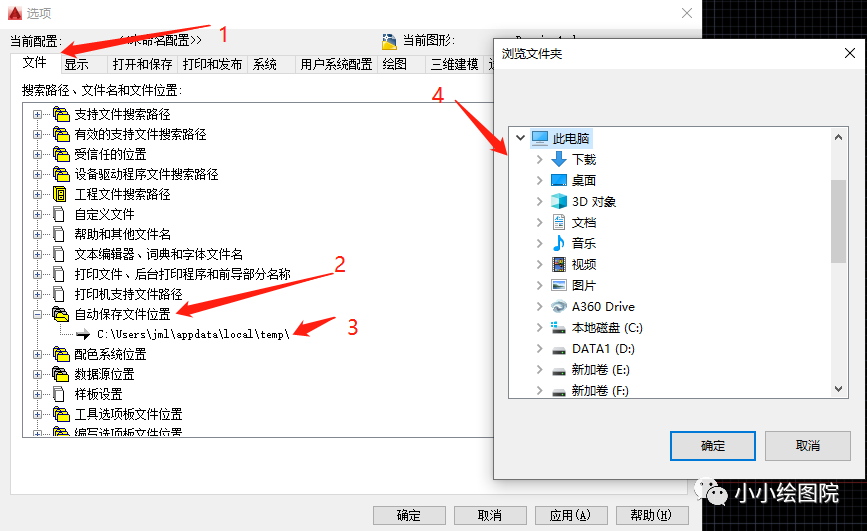

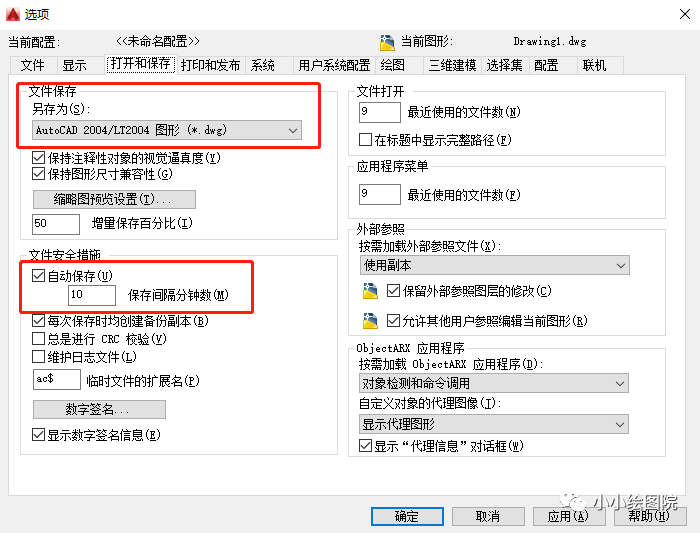

设置CAD默认保存为cad2007版本(方便将来CAD文件的传输查看，低版本的CAD是无法打开高版本的CAD文件的，如果传给业主的CAD是高版本，他一定会打回来给你，让你发低版本的）；CAD的自动保存一定要勾选上，设置保存时间为10-15分钟。（这样你可以最大化的保证自己劳动成果的安全，一旦你CAD闪退，最起码10分钟以前的工作还是可以保留下来的，为什么不让你设置5分钟呢，因为图形太大的时候它自己保存的时间会特别长，会打乱你的绘图节奏）。（输入“OP”回车，可以调出选项菜单栏。）
输入验证码查看隐藏内容

扫描二维码关注本站微信公众号软件智汇

或者在微信里搜索软件智汇

回复 2556 获取验证码

软件智汇

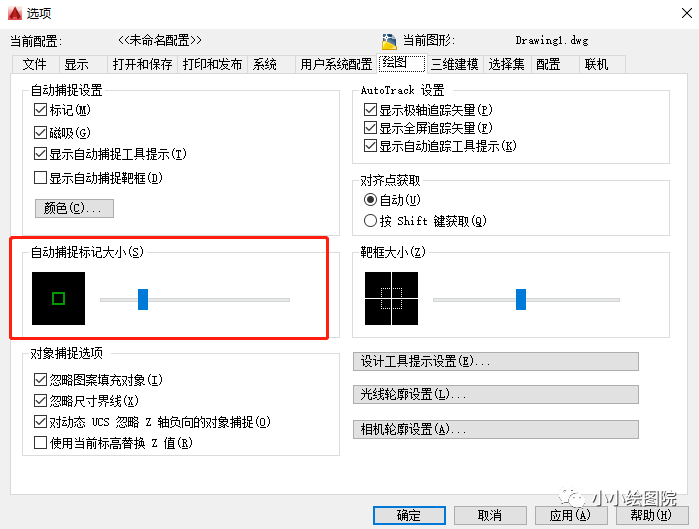

绘图,捕捉标记调大。（输入“OP”回车，可以调出选项菜单栏。）
选择集中,把拾取框大小和夹点尺寸调整大一些，关闭允许按住并拖动套索。（输入“OP”回车，可以调出选项菜单栏。）

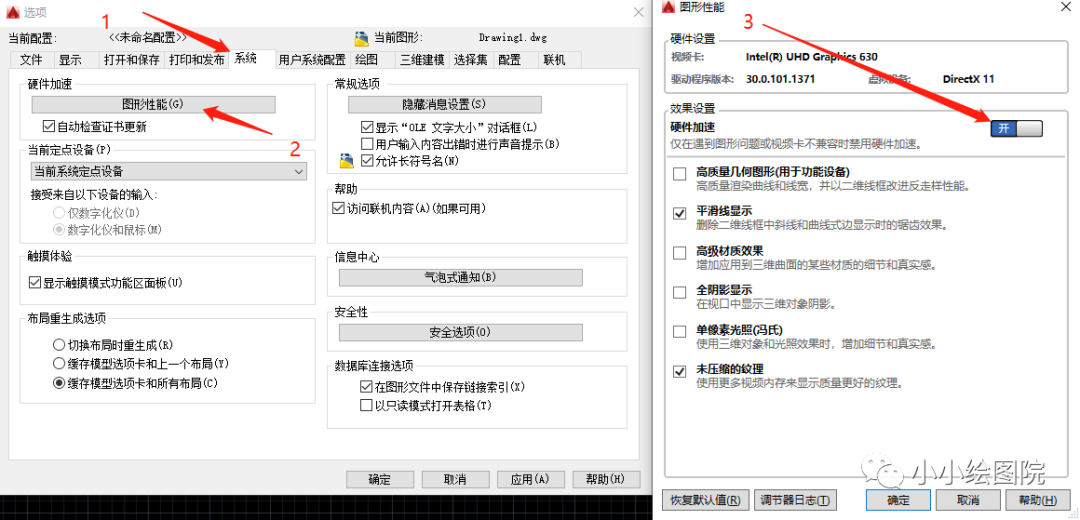

9、点击“系统”按钮，在“硬件加速”下有个“图形性能”我们点击图形性能。出现如下对话框，这里我们把“硬件加速”旁边的开关打开。打开硬件加速。（输入“OP”回车，可以调出选项菜单栏。）

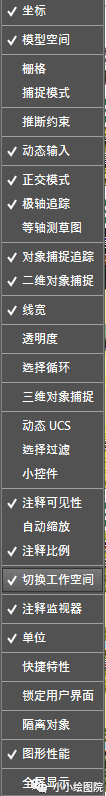

10、将状态栏里面不常用的设置关闭掉，下图是小编的状态栏设置（这条没有理由，纯属个人爱好）。
