CAD打开出现外部参照，出现这种情况不能看图了怎么办？

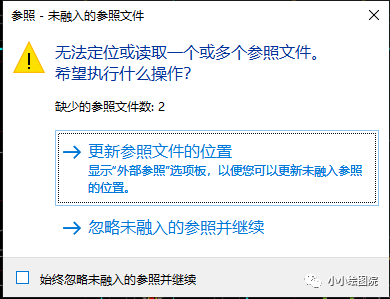

有没有遇到过这样的情况，打开甲方给自己的CAD文件后（尤其是比较大的项目），出现弹窗，“未融入的参照文件”。

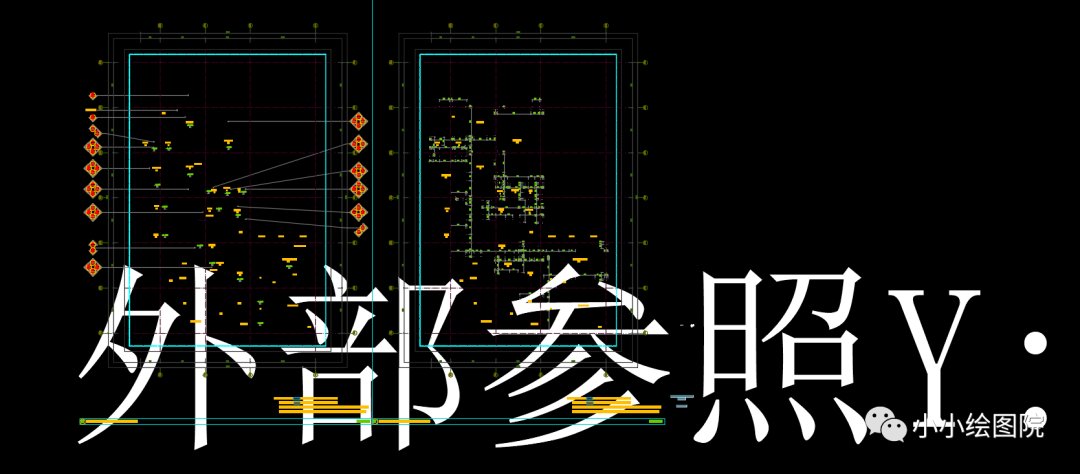

这个时候你点击“忽略未融入的参照并继续”，则会打开CAD文件，但是你有可能会遇到下图这种情况。

感觉好像乱码了，或者看着像是因为没装天正缺失图纸，其实都不对，这个图纸是正常的，是因为图纸运用了外部参照的套图绘图方法，这样可以很大程度节省成套图纸占用的电脑内存，方便通过网络互相传看，也方便画图的时候更加流畅（省电脑运行内存）。

但是出现这种情况不能看图了怎么办?

输入验证码查看隐藏内容

扫描二维码关注本站微信公众号 软件智汇

或者在微信里搜索 软件智汇

回复 2556 获取验证码

软件智汇

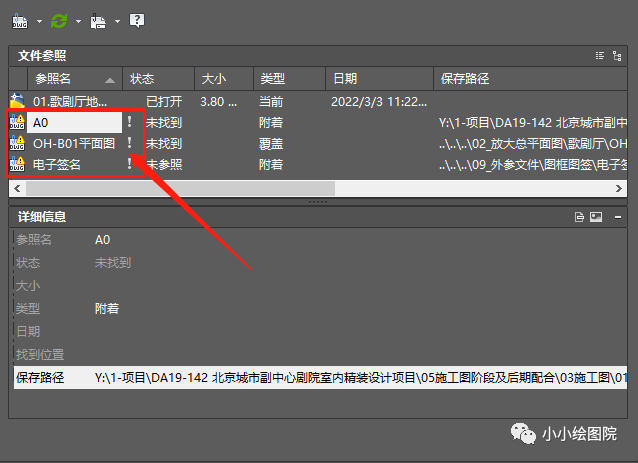

注意看，图中箭头的位置就是缺失加载的文件，然后在甲方给的成套图纸了找到相应名称的文件，重新加载一下就可以了。

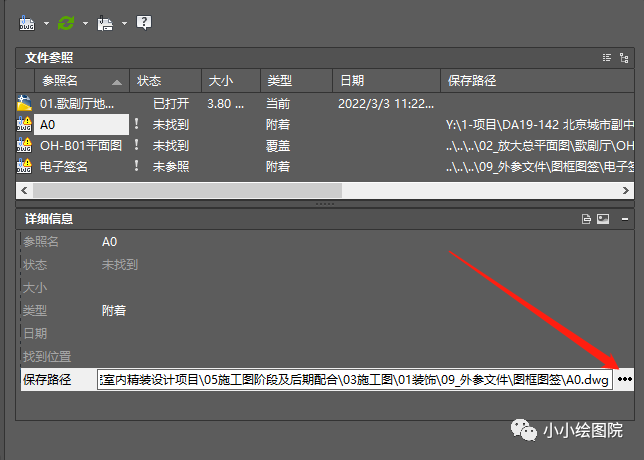

点击右下角省略号，弹出加载文件的对话框。找到文件加载。
