天正建筑坐标标注字体大小调整

    广告也精彩



    天正建筑坐标标注功能很实用便捷,但是标注字体的大小一直困扰着不少人,今天给大家带来的是如何调整标注字体大小的方法,希望对你有帮助。

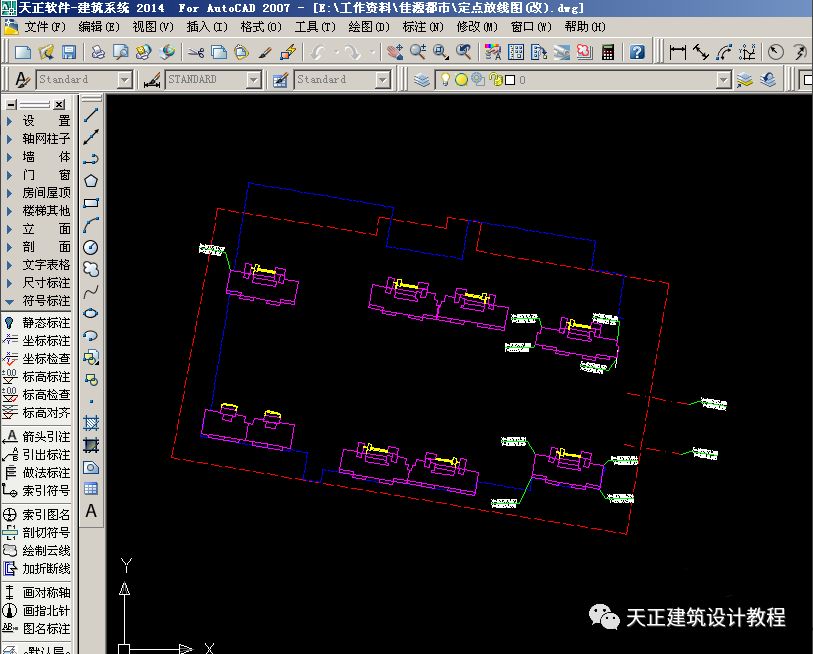

    1:用天正建筑打开需要进行坐标标注的图纸

    天正建筑坐标标注字体大小调整

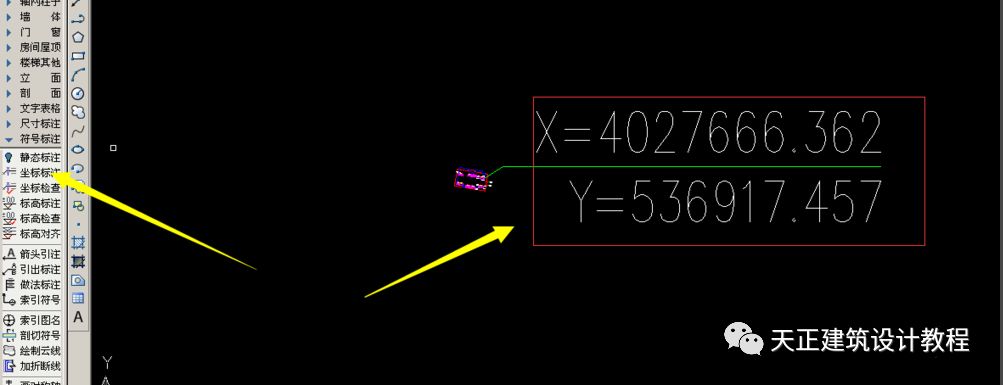

    2:原始设置静态标注可能过大,或者过小

    天正建筑坐标标注字体大小调整

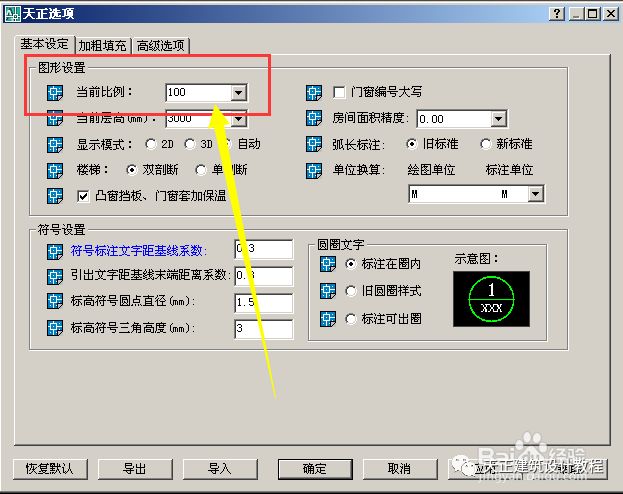

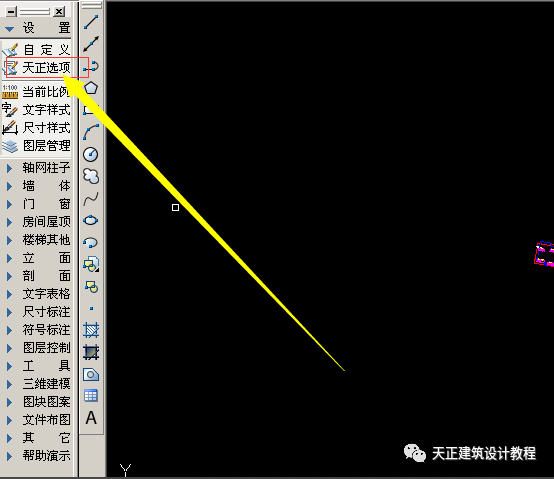

    3:进入天正功能栏设置选项,也可以直接点击显示比例按钮,或者天正菜单下比例下拉菜单设置

    天正建筑坐标标注字体大小调整

    天正建筑坐标标注字体大小调整

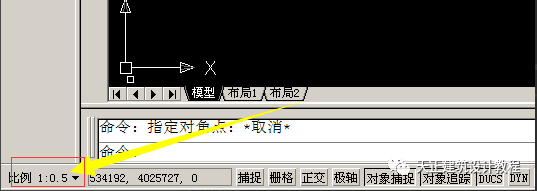

    4:调整显示比例值(此值可理解为文字高度),根据自己的实际进行调整,根据本次打开的图纸是大地坐标图我调整为0.5。 如果是大比例的图可以根据实际调整1000等,这里原始默认是1:100的。

    天正建筑坐标标注字体大小调整

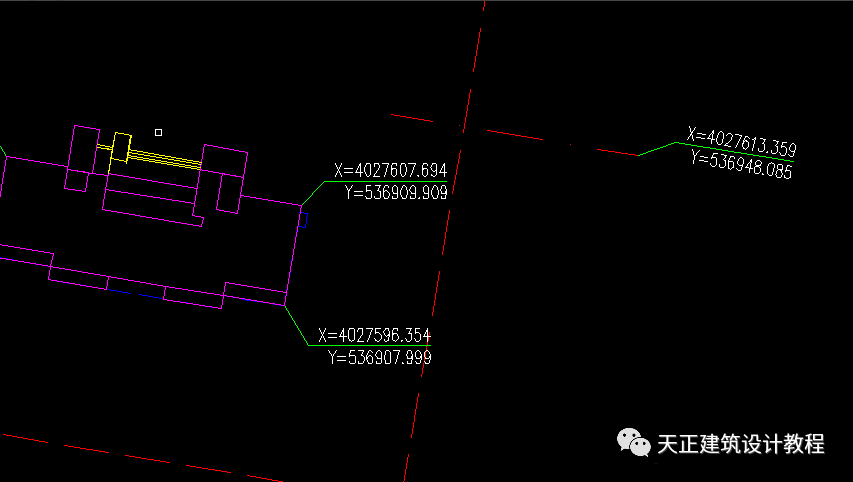

    5:调整完后再次标注,大小完美解决。

    天正建筑坐标标注字体大小调整
