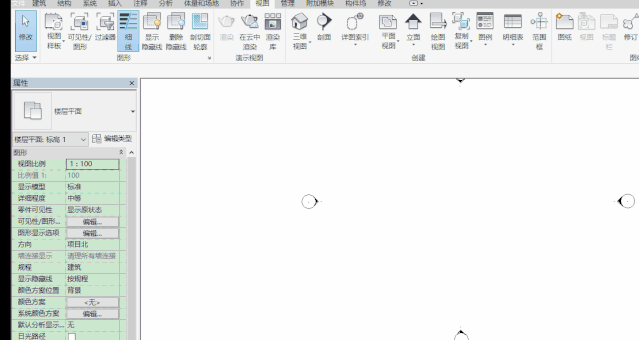

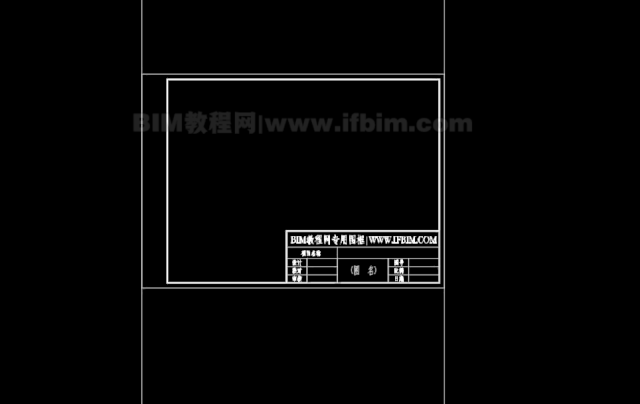

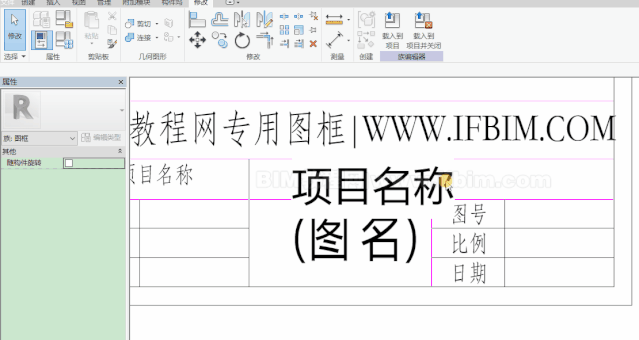

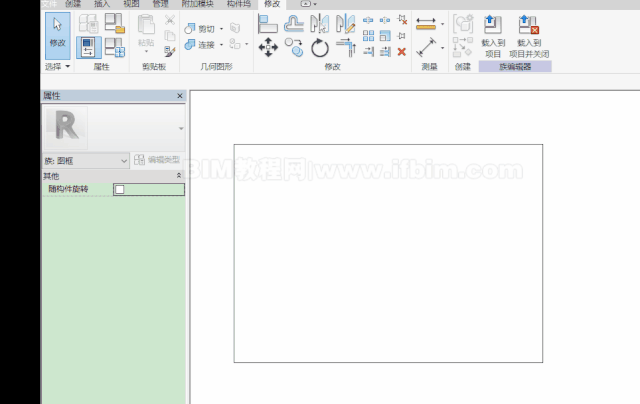

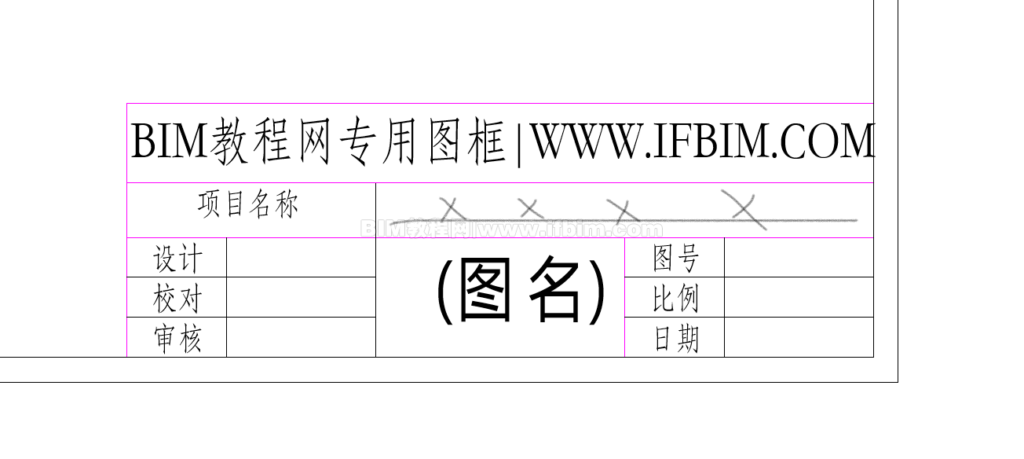

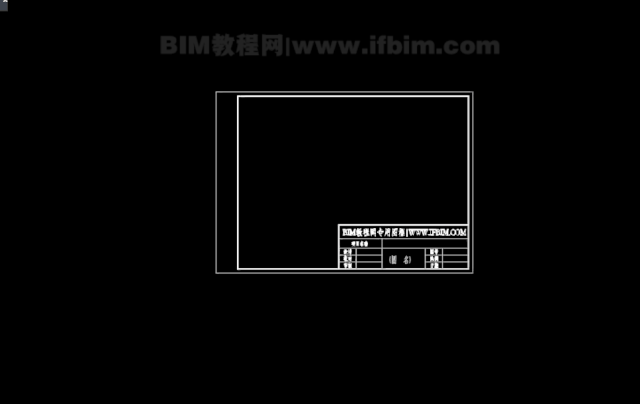

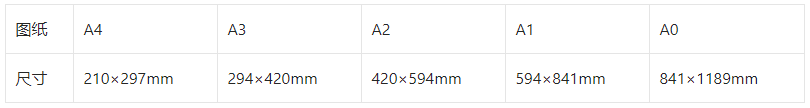

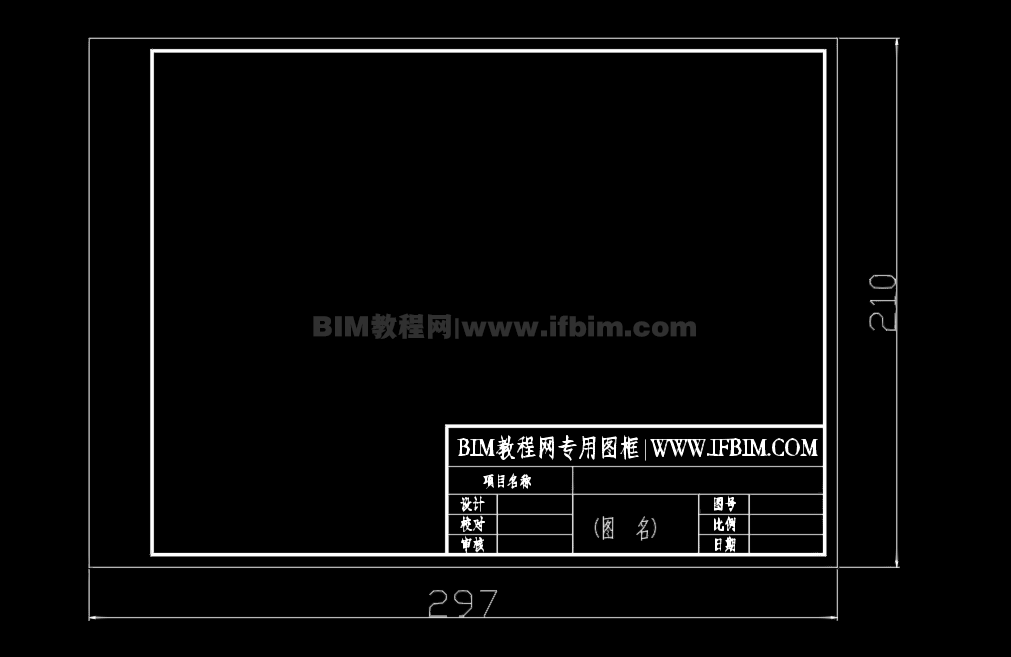

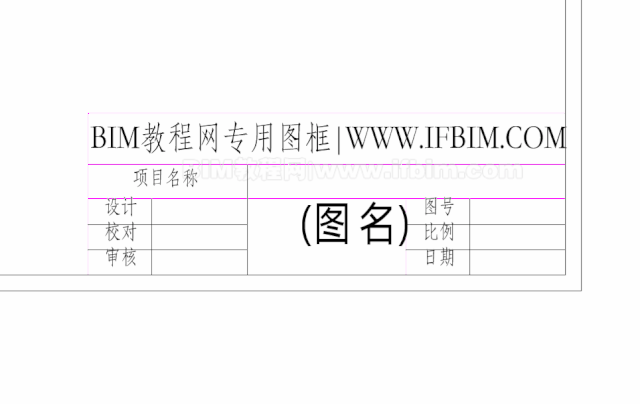

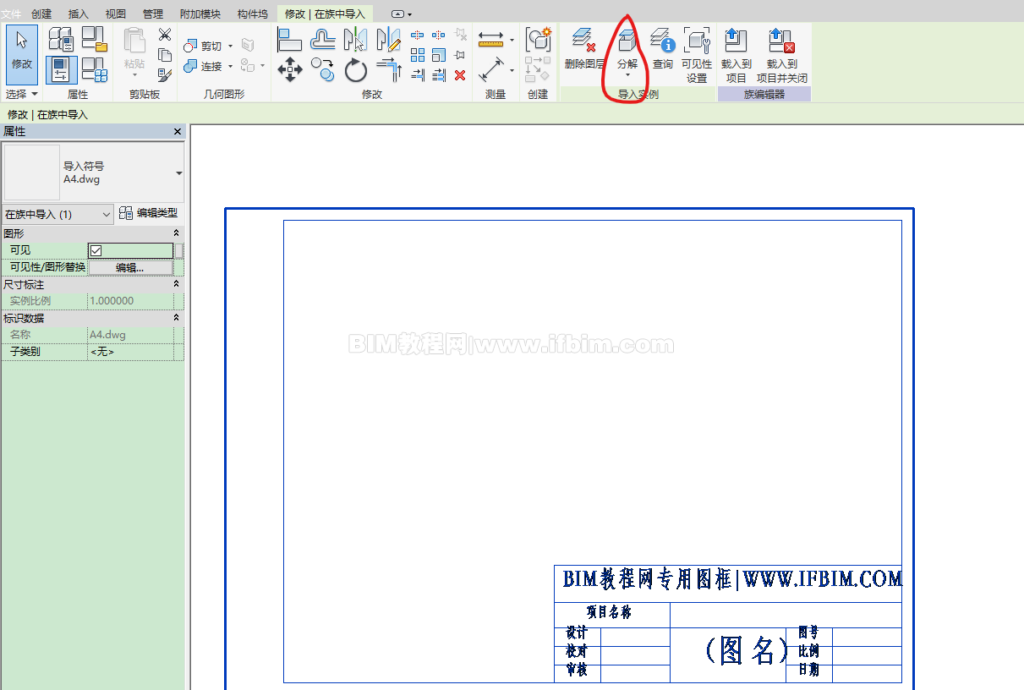

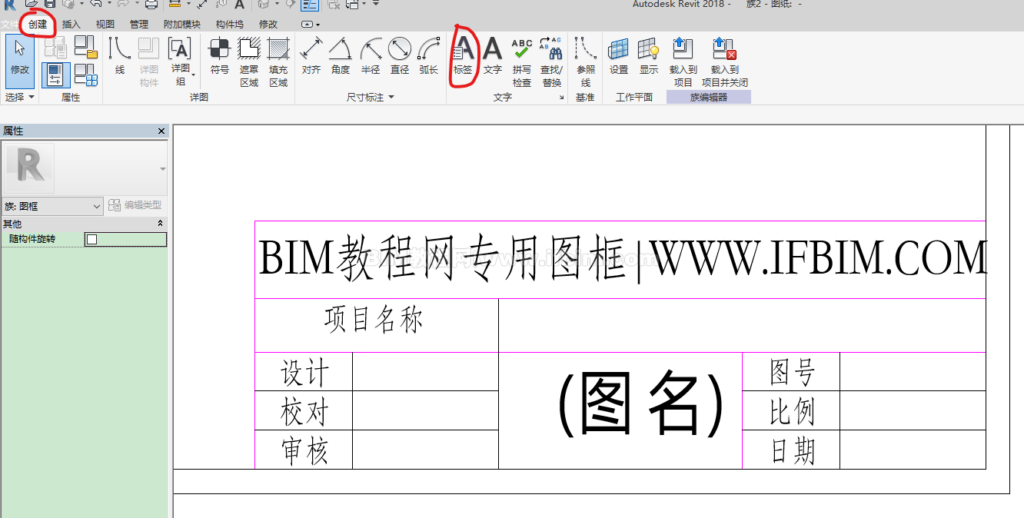

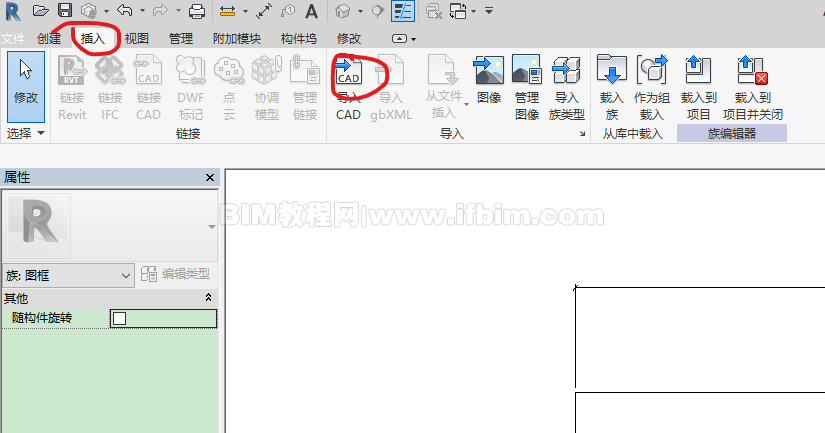

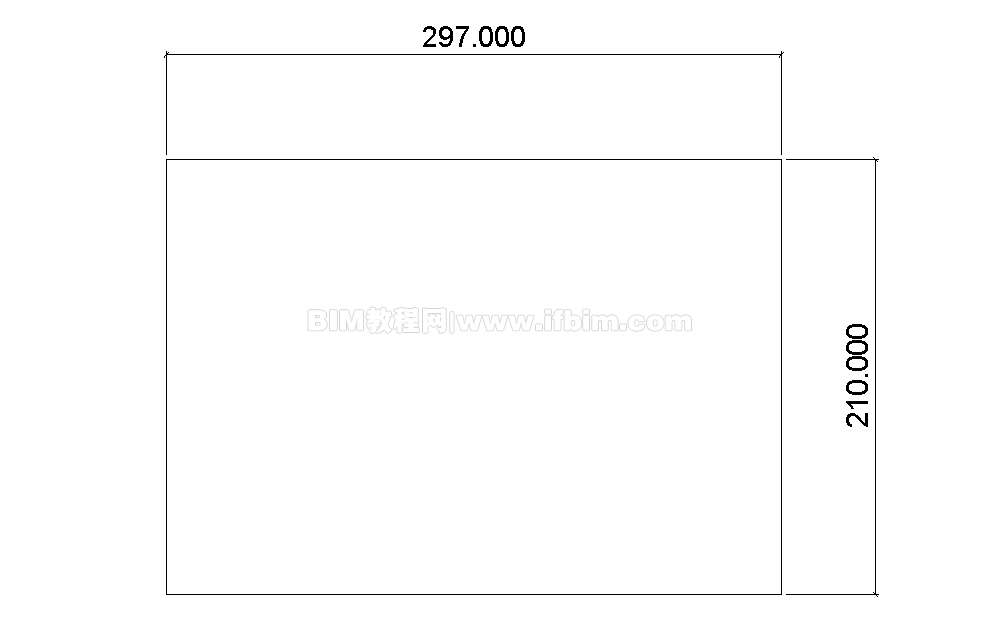

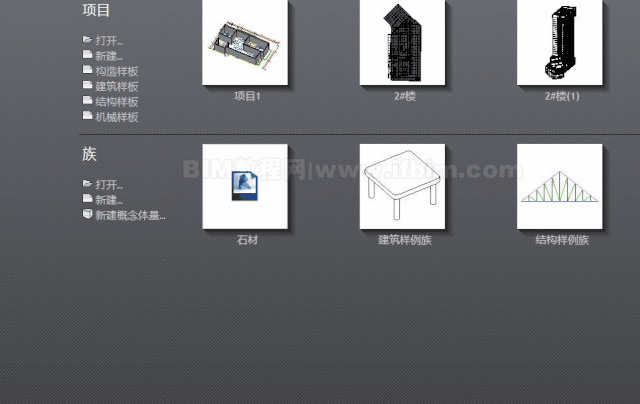

将CAD中现成的图框用在Revit中 阅读模式 在Revit出图的过程中我们肯定会用到图框,但是我们制作图框的时候又会比较麻烦,那能不能将CAD中现成的图框用在Revit中呢?当然是可以的! 首先我们需要注意一下,我们的CAD图框应该是1:1的图框,来看看常用到的图框大小: 注:这里没有列举加长的图纸尺寸!! 首先我们需要核对自己的图框是不是一比一的,比如要使用一个横向的A4图框,对边长进行核对。 可以看到,这个图框的尺寸和上面表格中的尺寸是一致的,如果是不一致的图纸尺寸我们怎么处理呢?那就要缩放成1:1的图纸尺寸了,操作如下: 简述一下上面的操作:在CAD中创建一条射线(XL命令),让射线偏移图纸宽度(O命令),再用缩放(命令SC)来让不成比例的图框来恢复它本应该的尺寸,然后把图框通过命令W写块出去。 这时候CAD的处理过程就完成了,接下来我们需要将写出的CAD文件导入到Revit中。 首先在Revit中按照图纸选取对应的图框族样板,我们这里是A4图框。 我们可以看到,这个族样板中给定了一个矩形框,这个矩形框的尺寸正好就是A4图纸的大小。 导入刚才写出的CAD 文件,在Revit菜单栏的【插入】-【导入CAD】 导入成功了,由于CAD和族样板都非常干净,两个文件正好重合。但是如果我们要编辑CAD的话必须将CAD文件分解——点击刚才的CAD文件,点击分解。 分解之后就可以对里面的文字信息进行编辑了。 接下来的部分比较关键——添加标签,也就是说载入到项目中你改一下标签这个标签对应的数据也会随之发生改变。以项目名称为例,我们需要后面在项目中更改项目名称这个标签,这个位置的文字也要随之改变。 点击【创建】-【标签】 调整文字样式 我们来测试一下。 历史上的今天12月12021GBT51149-2016 城市停车规划规范2020CJJ 145-2010 《燃气冷热电三联供工程技术规程》2020第十一期全国BIM技能等级考试一级真题试卷 下载2019Tekla structure 2017软件和激活破解工具下载2019Tekla structure 2017软件和激活破解教程2019Tekla structure 2018软件和破解工具下载2019Tekla structure 2018软件安装和破解教程 点赞 登录收藏 https://www.jzrxxw.com/31624.html 复制链接 复制链接 官方公众号 软件智汇
