我们在Revit建模的过程中，大都会导入或者链接CAD图纸，作为参照底图来建立模型，但是由于CAD图纸图面信息比较多，在我们作图的时候会影响软件运行速度。那么我们在Revit导入CAD图纸之前要做什么样的处理呢？主要还是以下几点。


01

图纸优化

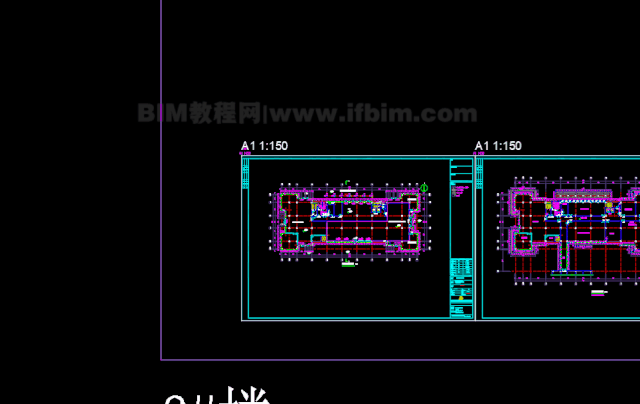

我们在拿到图纸之后首先应该分析图纸，在图纸中梳理出那些部分对自己有用，哪些没有用，可以将没用的图纸内容隐藏起来，一般多余的填充图案可以直接删除，很多时候也有多余的尺寸，具体情况还要看自己的实际情况了。在使用图纸的时候还应该在CAD中使用“PU”命令清理图纸。
Revit导入CAD图纸（方法/方式），要提前优化图纸，
02
图纸导出

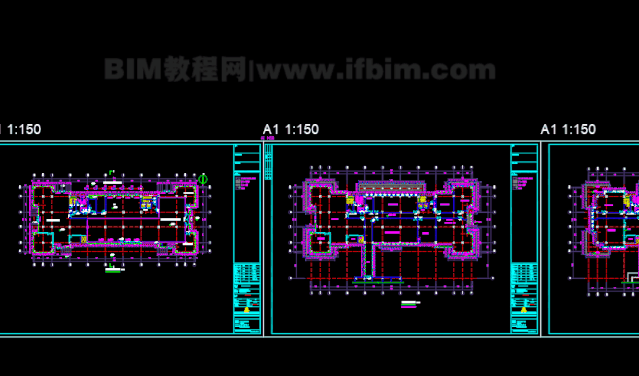

图纸的导出使用“写块”的方式导出（CAD命令W），会避免导出很多看不见的图新信息——将需要的每一张图纸按照使用位置的不同通过写块导出。
Revit导入CAD图纸（方法/方式），要提前优化图纸，
03
图纸导入

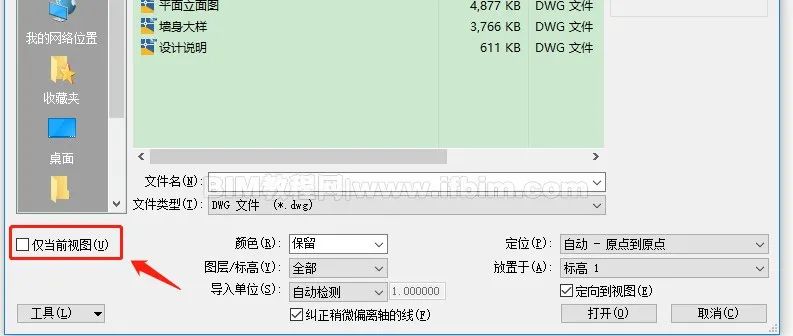

在CAD图纸导入的时候我们也应该注意一下，我们在使用CAD图纸的时候会有“链接CAD”和“导入CAD”两个选项，这两个功能各有优势，“链接CAD”建议在大型项目中使用，记得拷贝给别人的时候连同链接文件也要拷贝，“导入CAD”建议在小型项目中使用。导入或者链接CAD的时候如果其他视图不需要这个参照图纸，记得要“勾选仅当前视图”。
Revit导入CAD图纸（方法/方式），要提前优化图纸，
至于说是“原点到原点”还是“中心到中心”，“原点到原点”指的是CAD的（0.0.0）坐标和Revit的项目基点重合，“中心到中心”一般指的是CAD图形的几何中心和当前Revit视图的几何中心重合，大家可以根据自己的图纸情况来选择。
