CAD尺寸驱动功能

这个社会变化太快了，该如何应对？以变应变。

别的不说，单单最近的地摊经济就让大家有点措手不“ji”飞狗跳。

例如以下这个微博话题：

商贩：？？？

事实上，在CAD设计工作中，也经常遇到“改变”，你提交方案的日期，上司的修改意见，还有你的下班时间。

在CAD图纸中，如果需要修改了某一个图形的尺寸，那么是不是要重新改变图形，然后重新标注一次？

好像是那么一回事……

能否让对象跟着修改标注后的尺寸的改变而改变呢？（读3遍才明白意思）

CAD尺寸驱动功能，还真的可以实现。

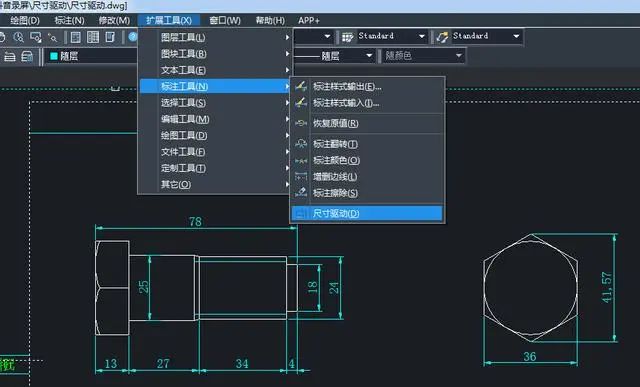

1、如下图，选择【扩展工具】-【标注工具】-尺寸驱动

命令行提示选择标注，我们直接选定长度为78的标注，输入所要修改的长度，我们设置为80。

命令行继续提示“请指定要修改的区域第一角点”

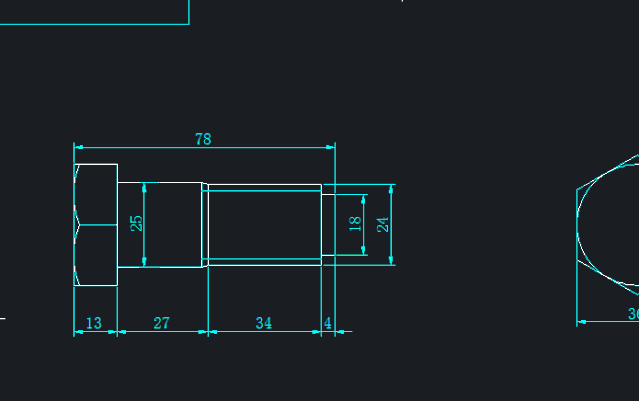

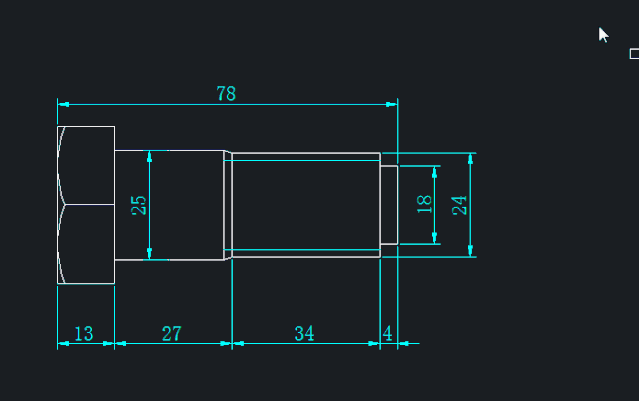

我们直接框选整个螺栓，可以看到，标注变更为80的同时，图形长度也随之变化，不需要额外变动其他已画好的部分。

2、刚才演示的是框选全部区域，那么如果我们只框选一部分区域，那会有何效果？

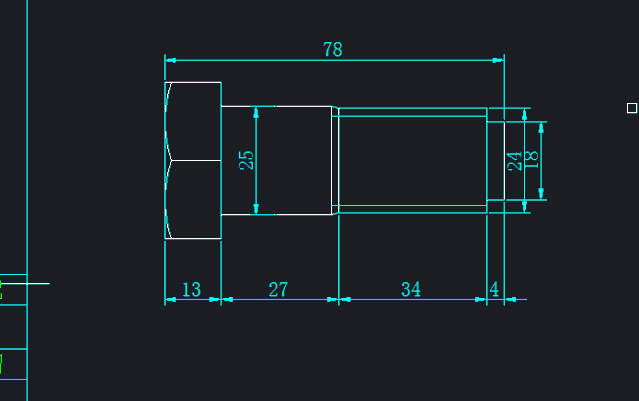

重新启动“尺寸驱动”，这次输入新尺寸90，在选择区域的时候，我们只框选右侧部分，发现了吗？

这次改变的是右侧部分。

输入验证码查看隐藏内容

扫描二维码关注本站微信公众号 软件智汇

或者在微信里搜索 软件智汇

回复 2556 获取验证码

软件智汇

结论：尺寸驱动功能的使用在框选区域时要精准把握，否则，容易造成修改部分错乱。

改了吗？改了，改了什么？不知道。
