学习CAD的朋友都知道，图纸一般都是dwg格式，需要有专门的CAD软件才能打开，那么如何把CAD图纸转为JPG高清图片呢？这样以后查看图纸就能直接打开了。
今天我会带大家介绍两种方法，小白也能轻松学会：
1.先导出PDF，再将PDF转为JPG；
2.自定义大像素图纸，导出为JPG。
方法一：导出PDF转JPG

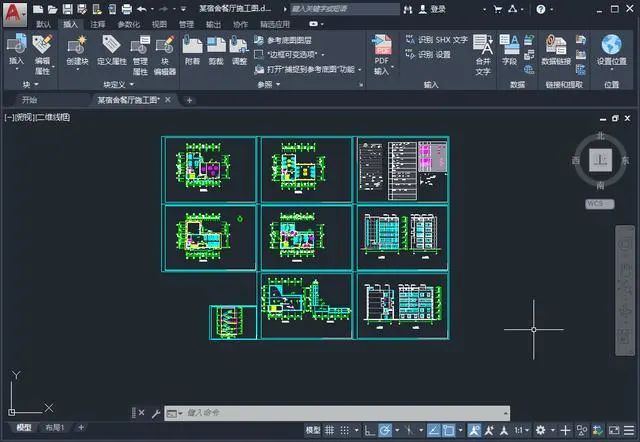

在CAD中打开一张图纸，我们通过打印的方式来导出PDF，因为PDF本身也是矢量文件，所以说是高清的，然后再用转换工具，将它转换成图片格式。

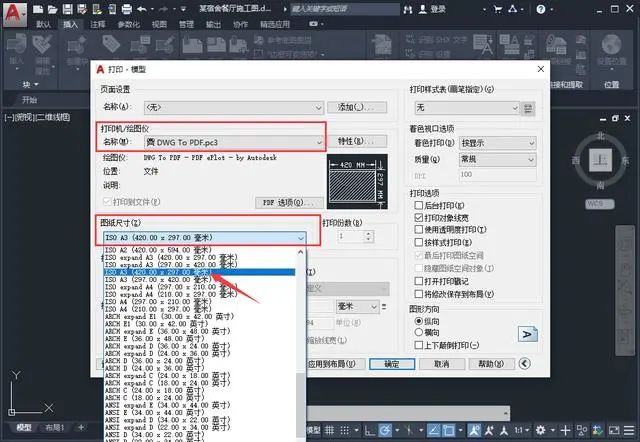

按下快捷键【Ctrl+P】调出打印窗口，名称选择【DWG To PDF.pc3】，然后选择图纸尺寸，这个尺寸越大，JPG相对的清晰度会更高一点，这里选择A3的。

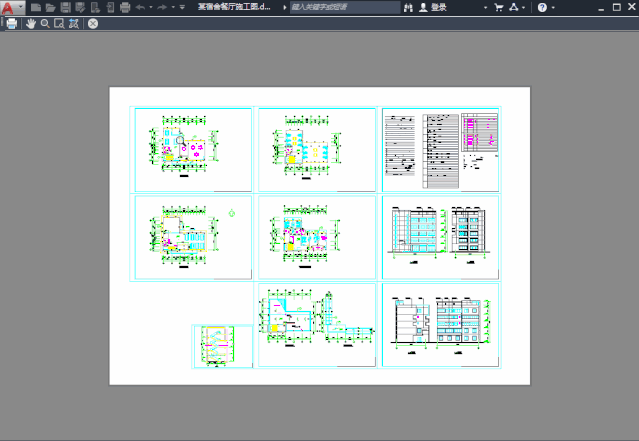

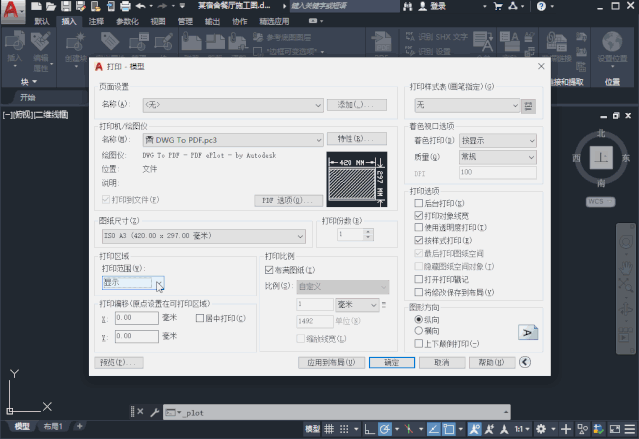

接着将打印范围选择为【窗口】，在CAD中框选打印范围，设置一下打印属性，勾选【居中打印】和【横向】，再点击【预览】查看效果。
下面我们关闭预览，在打印窗口中点击【确定】，将它保存到桌面，文件名称就不改了，直接点击【保存】，随后CAD图纸就变成PDF文件了。

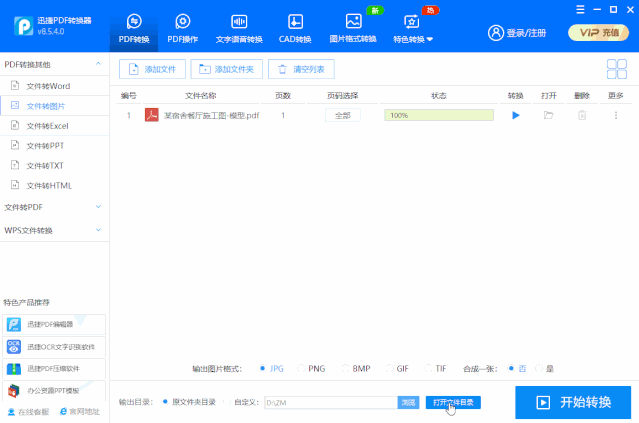

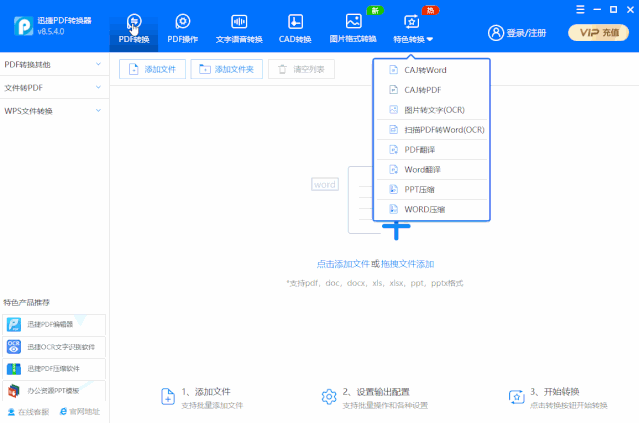

回到桌面打开迅捷PDF转换器，找到【PDF转换】-【PDF转换其他】-【文件转图片】功能，将PDF文件拖到工具中，图片格式选择JPG，然后点击【开始转换】。
等待转换完成后，点击底部的【打开文件目录】，可以看到这里有一张jpg图片，双击打开它，滑动鼠标滚轮进行放大查看，非常的清晰！
方法二：CAD导出为JPG

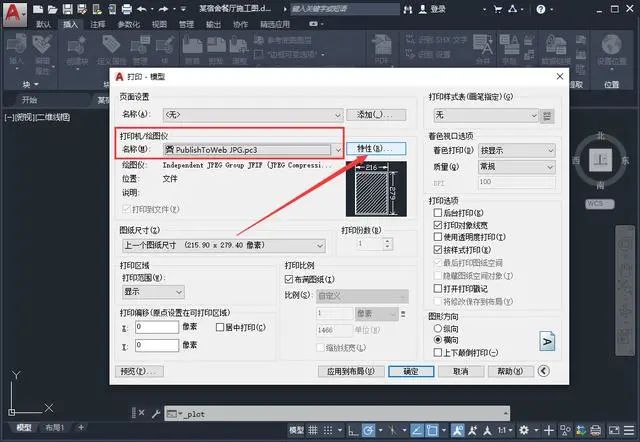

同样也是先按下【Ctrl+P】调出打印窗口，不同的是将名称改为【Publish To Web JPG.pc3】。但是这里的尺寸非常小，我们可以自定义大像素，需要点击【特性】。

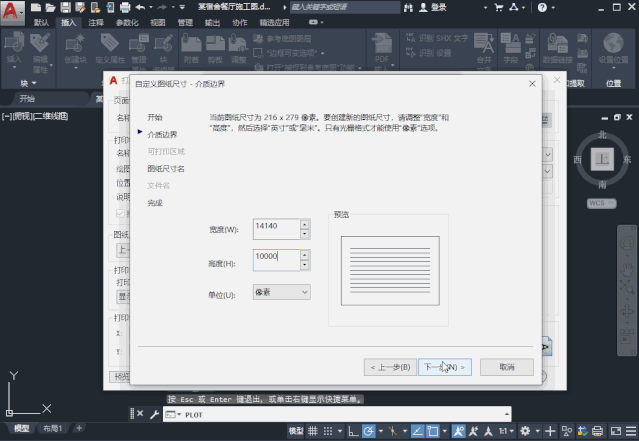

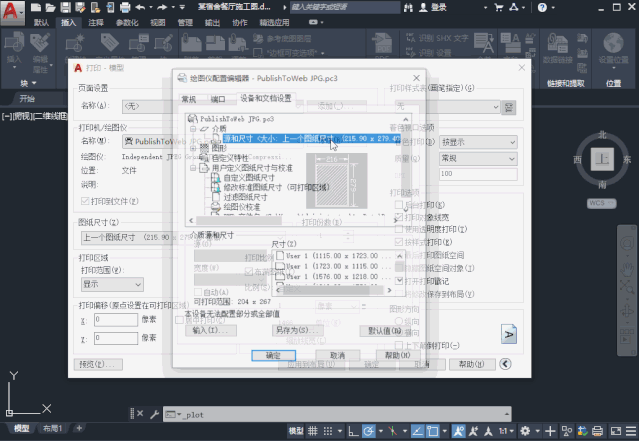

接着在小窗口中点击【自定义图纸尺寸】-【添加】，然后创建新图纸点【下一步】，像素这里的长宽比要维持在1.414，因为A3、A4这些图纸长宽比，基本上是根号2。
我们为了布满图纸，也要用到这样的比例，如果不用这个比例，两边可能会有很多空白的地方，就太浪费图纸了。这里可以定义成：宽度14140、高度10000。
我们点击【下一步】，尺寸名称为“用户1”，继续点击【下一步】-【完成】-【确定】，将图纸尺寸改为“用户1”。框选打印范围→勾选属性→点击预览。
下面就让我们见识一下大像素的图纸，在桌面上打开这张图片，慢慢地将它放大，看一下它的清晰度，是不是非常高清呢？
