CAD技巧：如何用CAD批量提取图纸上的坐标点？

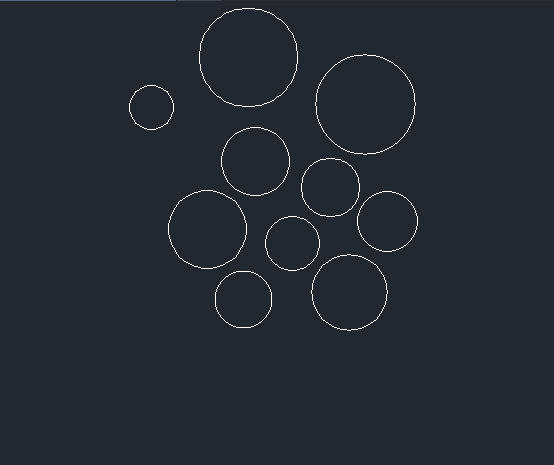

02

点击顶部菜单栏的【工具】，在下拉列表中找到【数据提取】，如图所示。

03

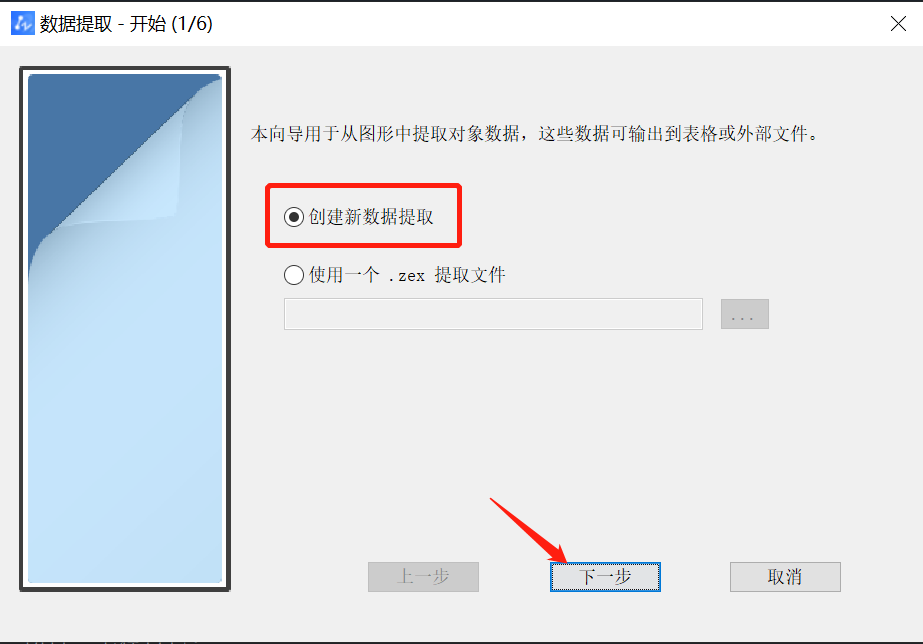

在弹出的窗口中选择“创建新数据提取”，点击进入下一步，如图所示。

04

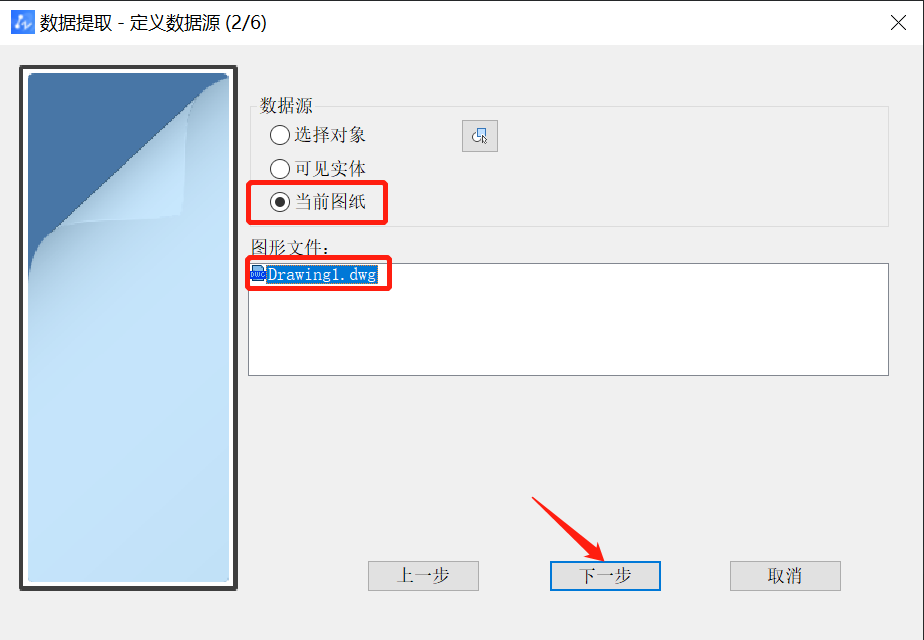

定义数据源，点击当前图纸，选择图形文件，点击进入下一步，如图所示。

05

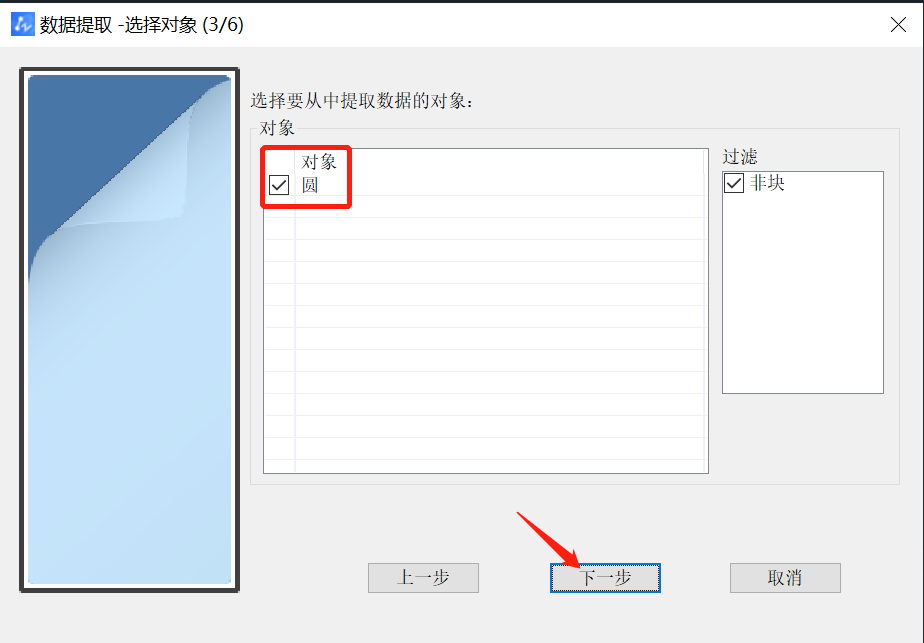

选择要提取的对象，点击进入下一步，如图所示。

06

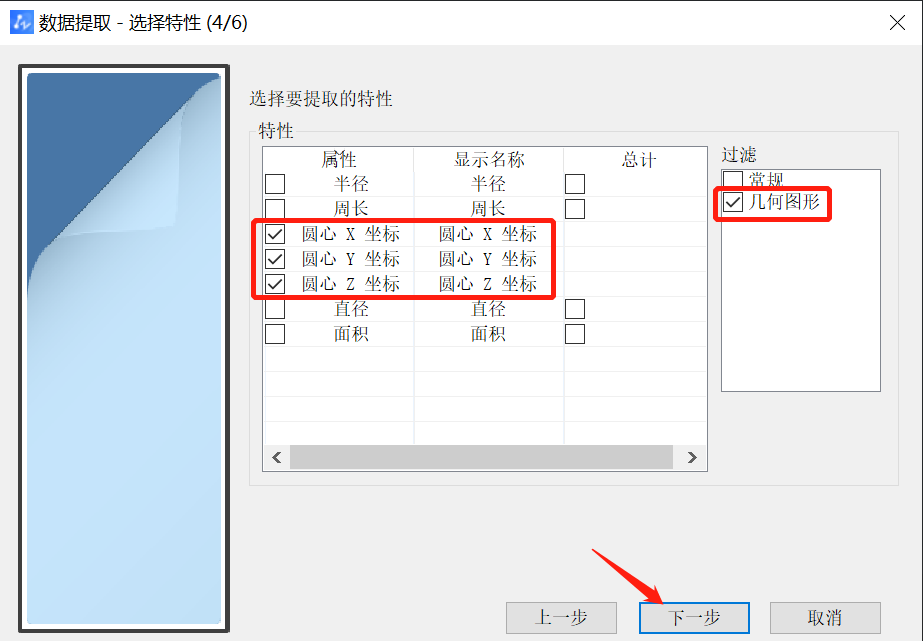

选择要提取的特性，勾选需要提取的坐标X Y Z，勾选几何图形，点击进入下一步，如图所示。

07

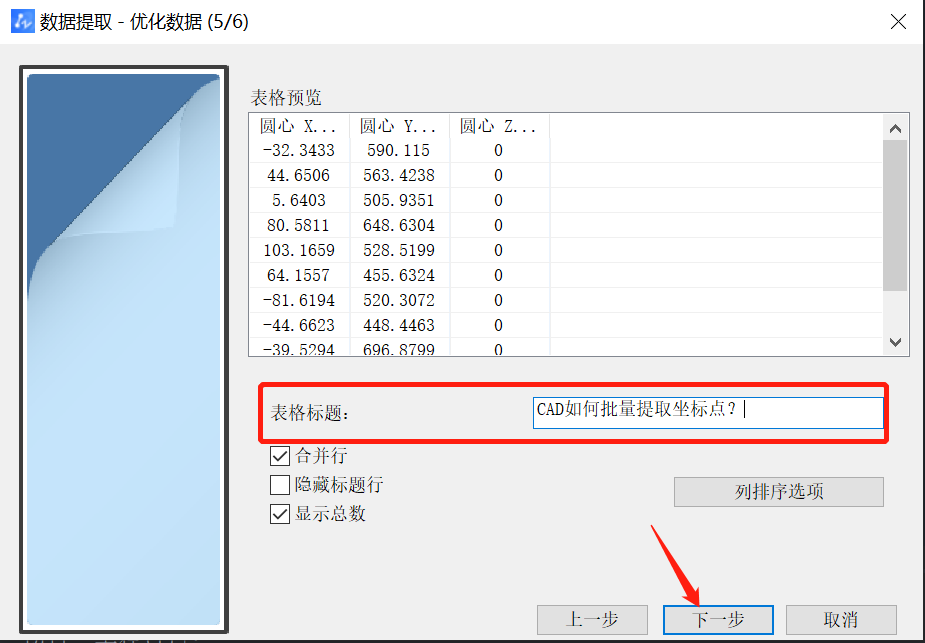

在图示位置，可以对表格标题进行命名，选择完毕点击进入下一步，如图所示。

08

[wechat key=验证码 reply=回复关键字]

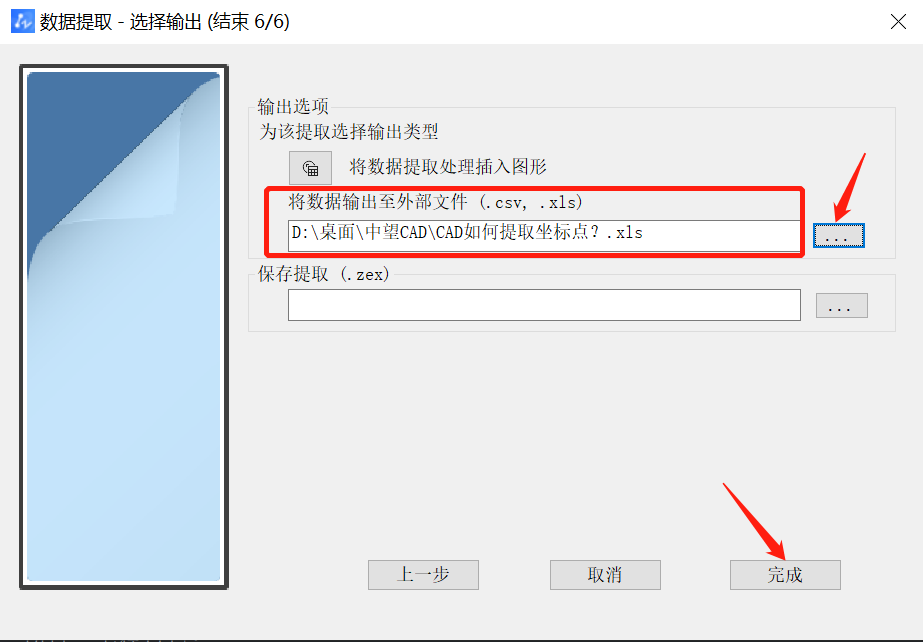

选择将数据输出至外部文件，在图示“…”位置可以选择保存的位置，最后点击完成，如图所示。

[/wechat]

09

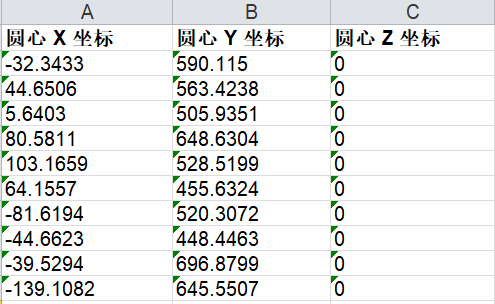

批量提取坐标点的数据打开如图所示。
