CAD中合并图形的方法：CAD的合并命令（J）和多段线编辑命令（PE）

编辑：建筑人来源：网友投稿更新时间： 23-04-06 11:11:17

在07版本以后的CAD当中，常用的合并命令有两个，一个是“J”——合并命令，另一个是“PE”——多选线编辑命令，这两个命令都可以达到合并线段对象成为多段线的目的。

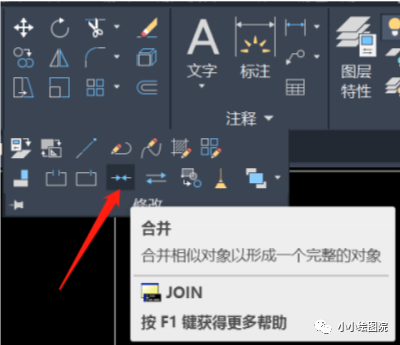

第一个：CAD的合并命令，它是在07版本以后增加的新命令，快捷键为“J”，位于我们修改选项卡里面，如下图所示：

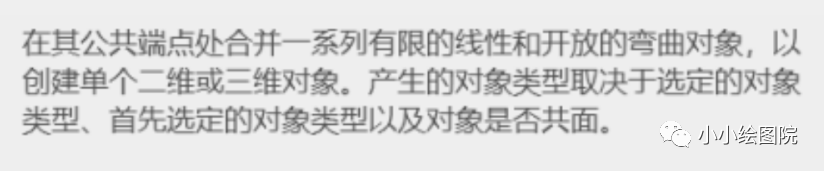

合并命令的定义是“在其公共端点处合并一系列有限的线型和开放的弯曲对象，以创建单个二维或三维对象。产生的对象类型取决于选定的对象类型、首先选定的对象类型以及对象是否共面。” 你知道CAD有几种合并图形的方法么？

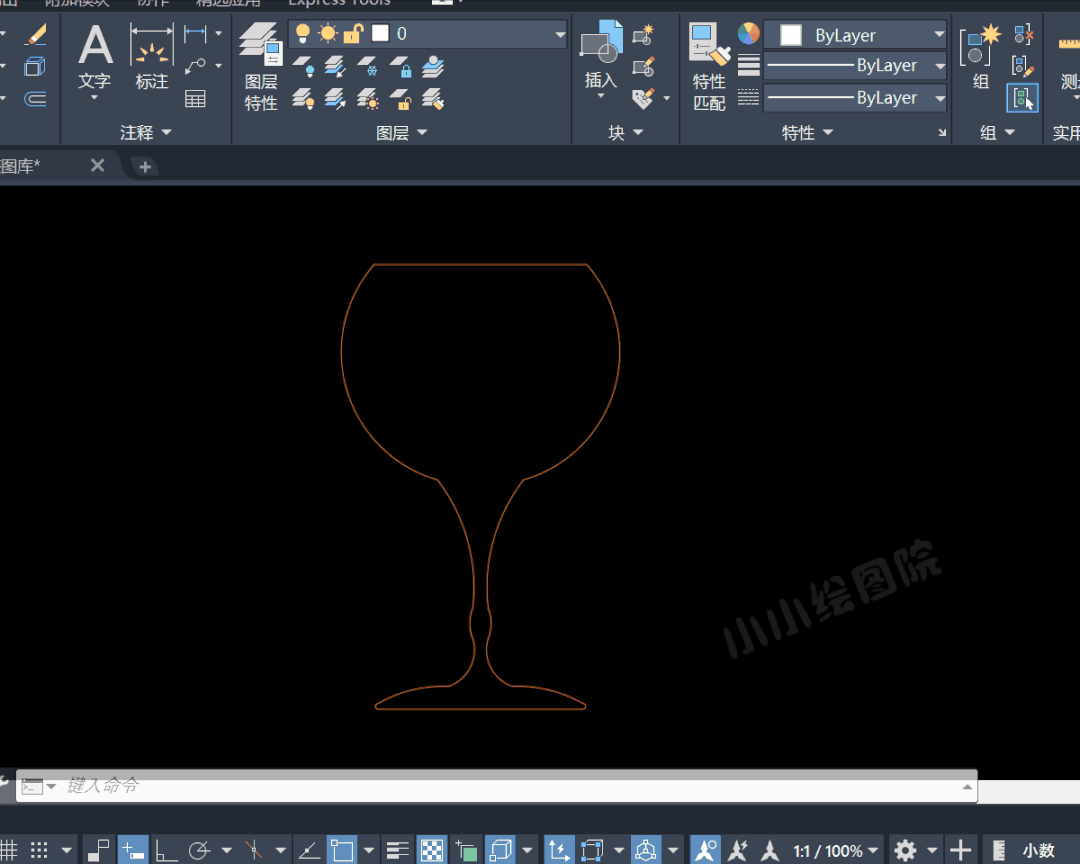

首先输入快捷键“J”，回车，选中需要合并的所有线段，然后再次回车，就完成了图形的合并，如下图所示：你知道CAD有几种合并图形的方法么？

注意：

1.合并的对象一定要是首尾相连的，有共同端点的对象。

2.合并的对象一定要是开放的对象，闭合的对象无法合并（比如：圆，矩形，三角形，多边形无法与其他图形合并等。）

第二个：[wechat key=验证码 reply=回复关键字]

多段线编辑命令，快捷键为“PE”，这个命令主要是用来进行多段线的编辑的，图形合并是这个命令的一个功能内容。

首先，输入快捷键“PE”，回车，选中需要合并的所有线段，回车，命令栏提示：”是否将图形转换为多段线“，这里选择”是“，正式进入多段线编辑命令，输入”J“合并，提示：”输入模糊距离“，这里不用修改，再次回车两次，就完成了图形的合并，如下图所示：

[/wechat]
