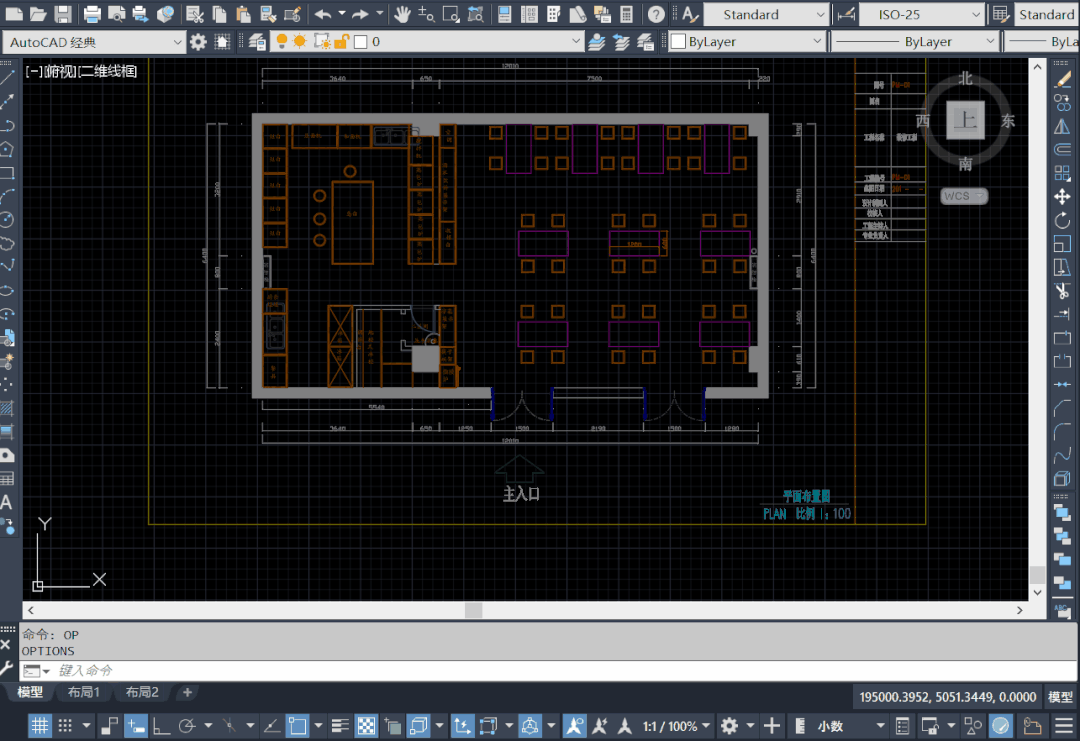

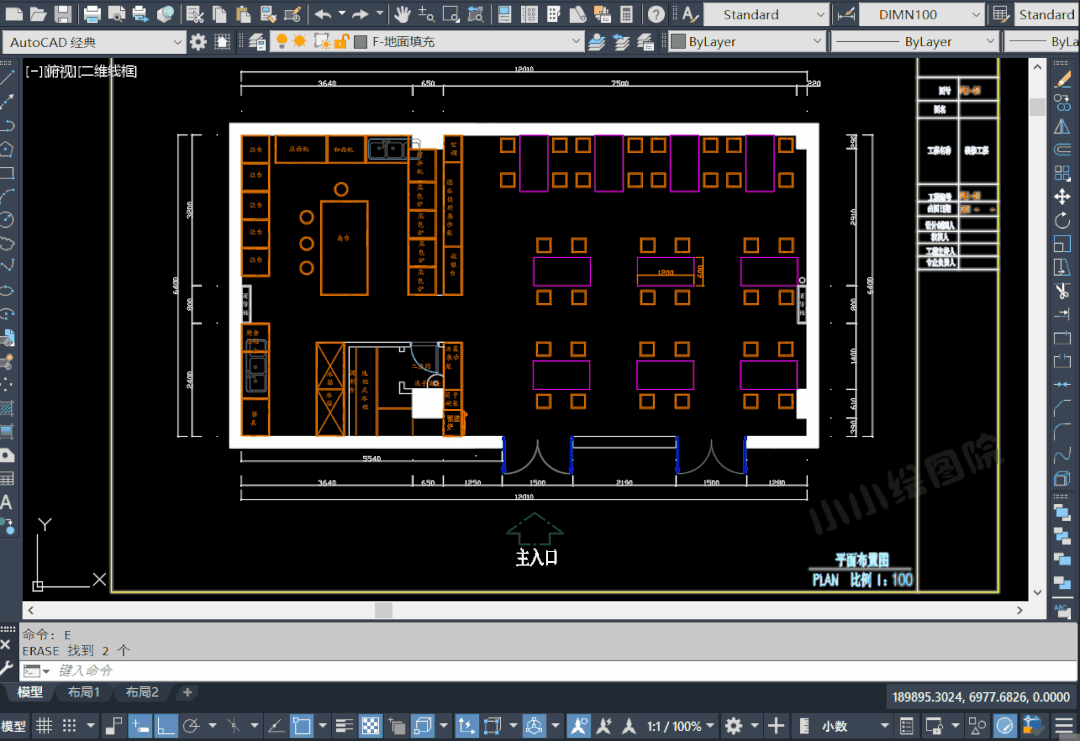

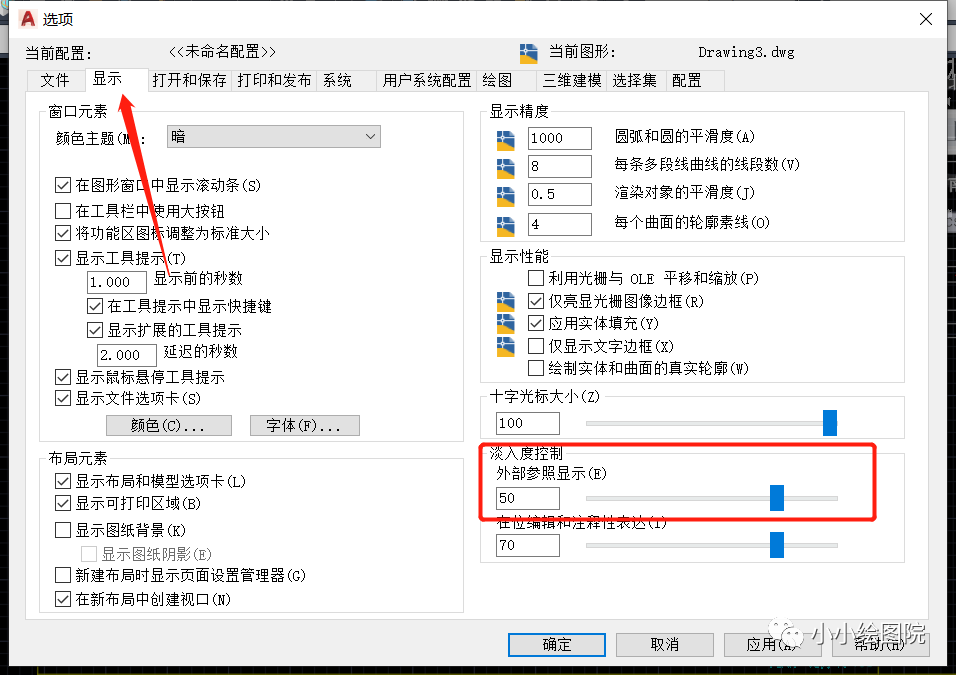

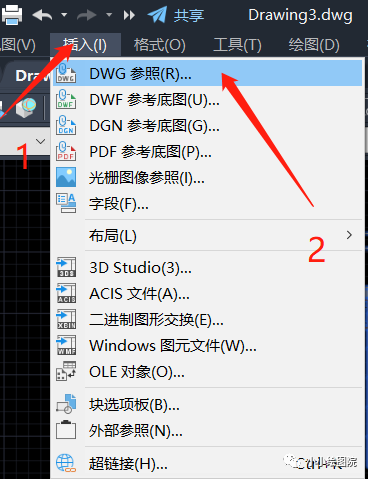

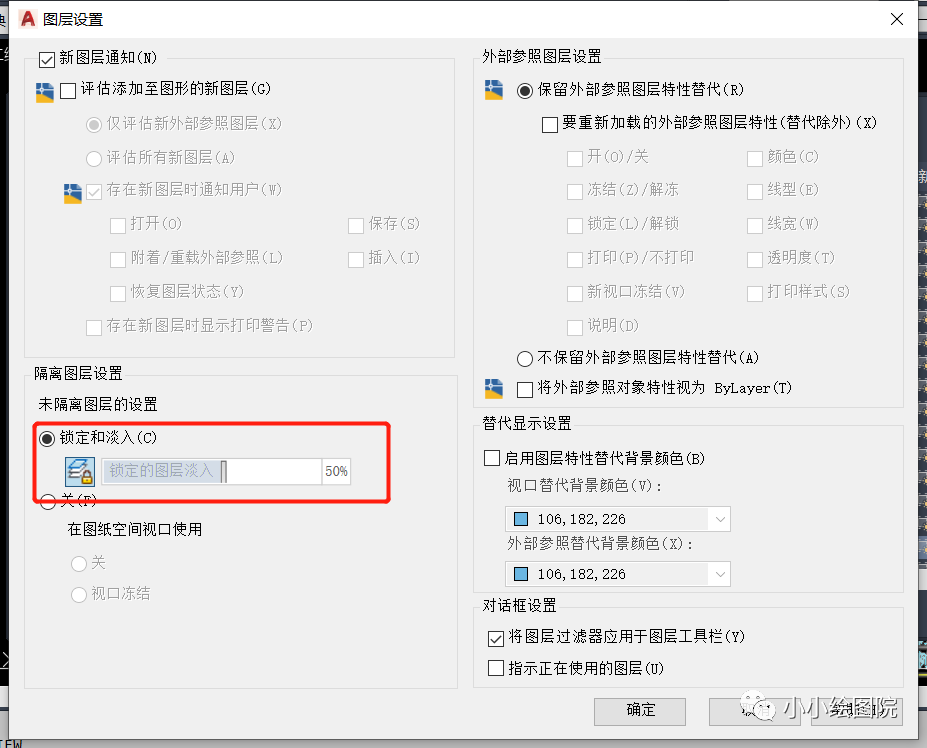

CAD底图处理的三种常用方法 阅读模式 摘要CAD底图处理的方法 一,底图灰化 常规我们进行底图处理,就是将底图的所有图层颜色都修改为灰色,操作比较简单,在没有绘制之前,输入”LA“快捷键,调出”图形特性管理器“,选择全部图层,将图层的颜色全部设置为”灰8“色调。如下图所示: 二,将底图图层设置为锁定状态 将底图组块,组成的块所在的图层设置为锁定状态,设置锁定图层的淡显度,从而实现底图的弱化。锁定图层淡显处理,输入"la"回车,弹出图形特性管理器对话框,点击右上角的设置“齿轮”按钮,弹出图层设置对话框,设置锁定图层的淡入度,设置好以后,点击确定就完成了设置。如下图所示: 三、底图作为参照图形,插入到新建文件中去。 输入验证码查看隐藏内容 扫描二维码关注本站微信公众号 软件智汇 或者在微信里搜索 软件智汇 回复 2556 获取验证码 软件智汇 找到参照文件。选中底图,会发现底图是一个整体。输入“OP”回车,弹出选项对话框,找到“显示”栏下的“外部参照显示”,调整淡入度数值,数值越大,参照文件越透明,调整完成以后,点击确定。如下图所示: 以上就是CAD底图处理的三种常用方法。三种方法中,后两种由于底图的整体属性,方便套图,同时在底图修改时不会受本专业图形的影响,在本专业图形绘制时也能最大化避免底图的影响,应用比较广泛。 历史上的今天4月142022JTT855-2013 桥梁挤扩支盘桩2022JTT856-2013 道路运输行业节能评价方法2022JTT858-2013 复合玻璃纤维增强水泥(GRC)集流槽2022GB50423-2013 油气输送管道穿越工程设计规范2021GBJ118-88 民用建筑隔声设计规范2021GBT50552-2010 煤炭工业露天矿工程建设项目设计文件编制标准2021UG NX7.0简体中文破解版软件下载 点赞 登录收藏 https://www.jzrxxw.com/35292.html 复制链接 复制链接 官方公众号 软件智汇
