打开CAD文件在模型空间找不到图形的位置,有时候通过鼠标滚轮缩放看到图形了以后,还要通过多次缩放移动才能将图形调整到自己满意的尺寸去进行绘图。

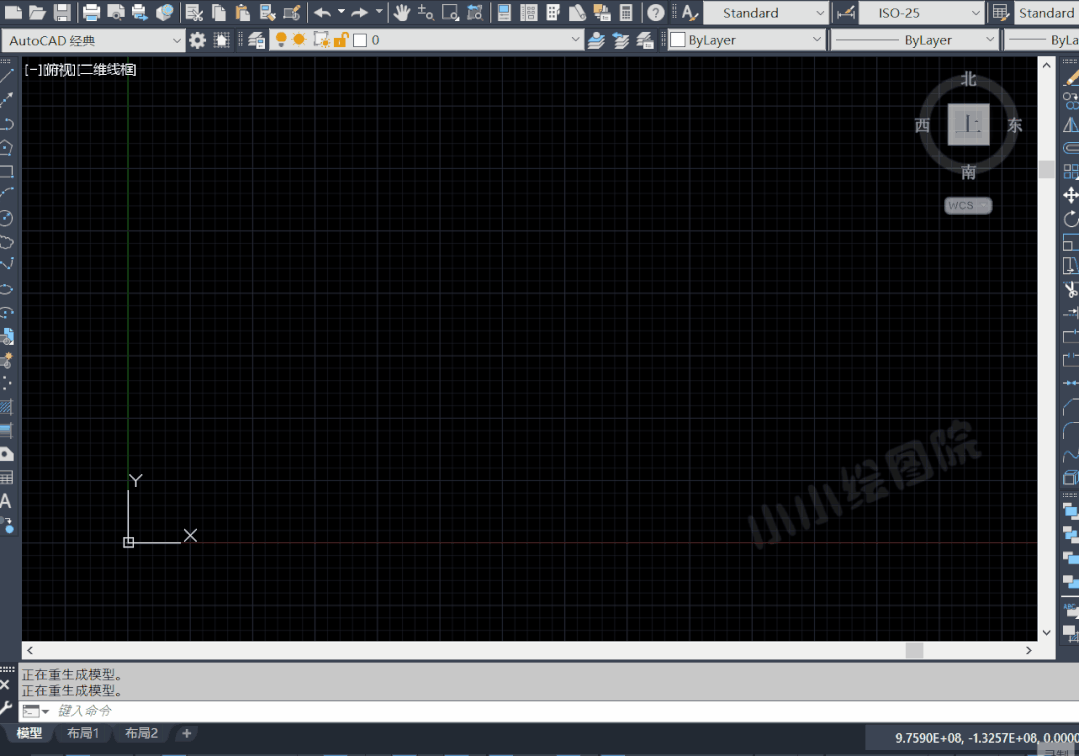

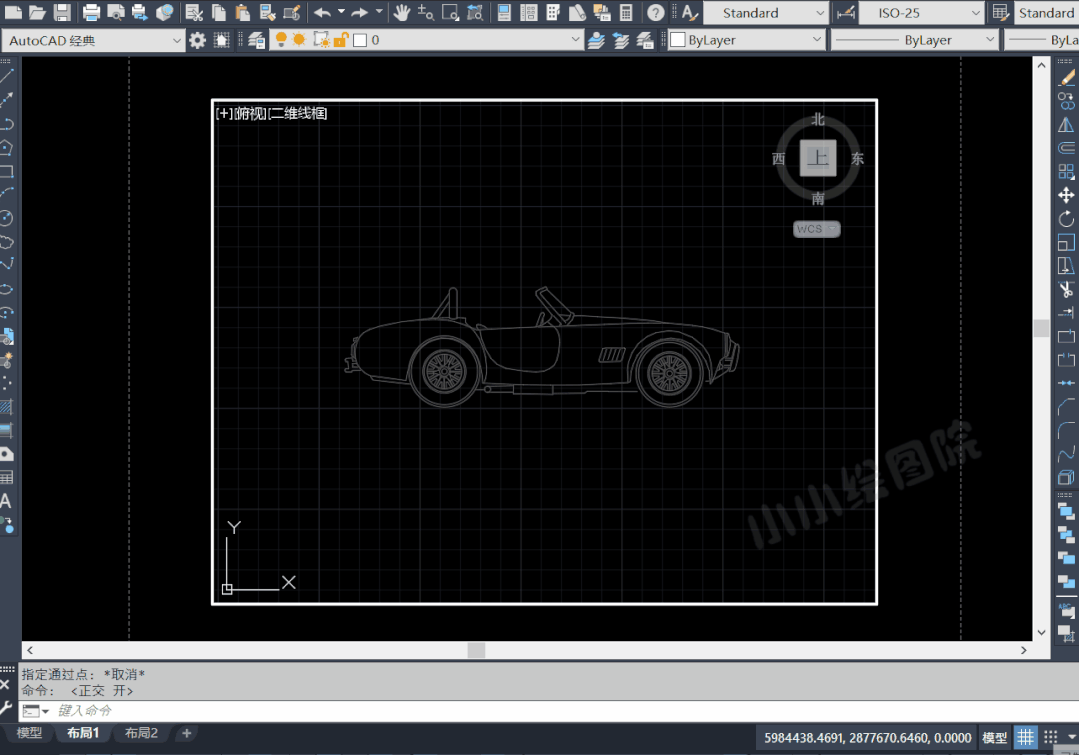

其实原因很简单,就是因为图形的位置不对,或者,图形的比例过小,普通鼠标滚轮缩放看不到图形。如下图所示(在布局空间中可以看到图形,但是在模型空间怎么缩放都找不到):

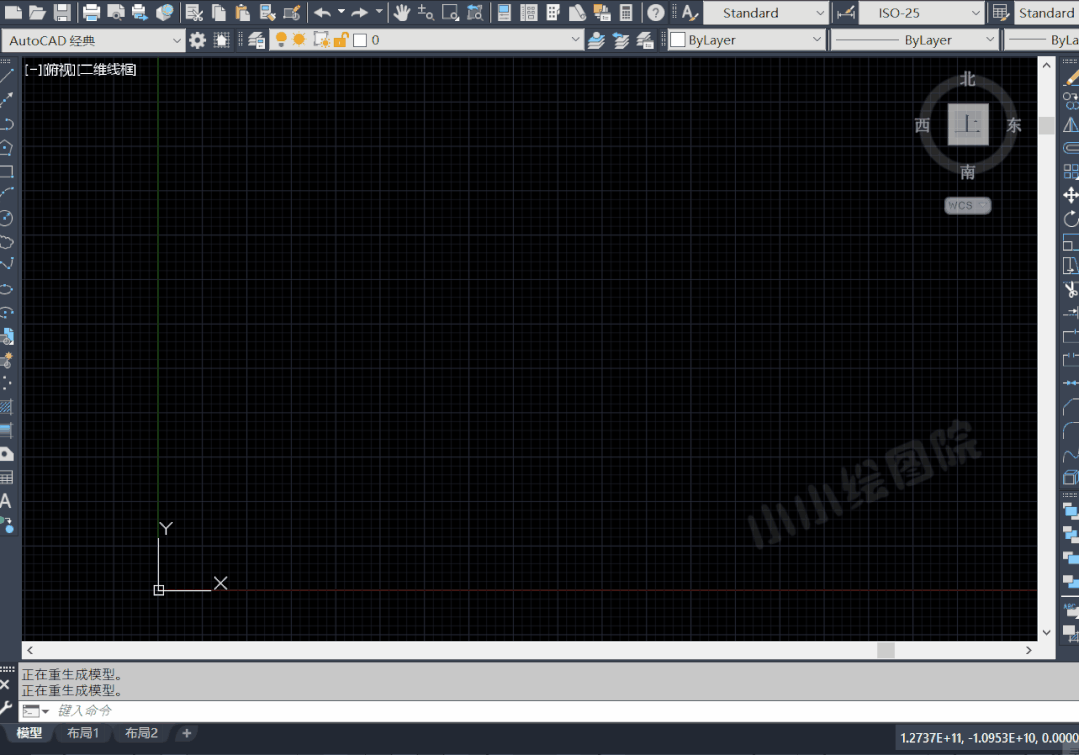

第一种:双击鼠标滚轮,可以将图中图形最大化窗口显示,(适用于模型空间中图形不多,且距离相近的情况下)如下图所示:
第二种:输入快捷键“Z”,空格/回车,输入“E”,空格/回车。(适用于模型空间中图形不多,且距离相近的情况下)如下图所示:
前两种方法使用于模型空间只有一个图形,或多个图形距离比较近的情况使用。通过放大窗口,可以快速将两个图形放大到能够看清轮廓的大小;后一种方法比较适合模型空间存在多余一个图形,且相距较远,前两种方法放大以后,因为图形距离比较远,相对很小,仍然看不到对象,就可以采用此种方法。
