三种方法解决CAD中倾斜的图形打印

编辑：建筑人来源：网友投稿更新时间： 23-05-27 11:11:59

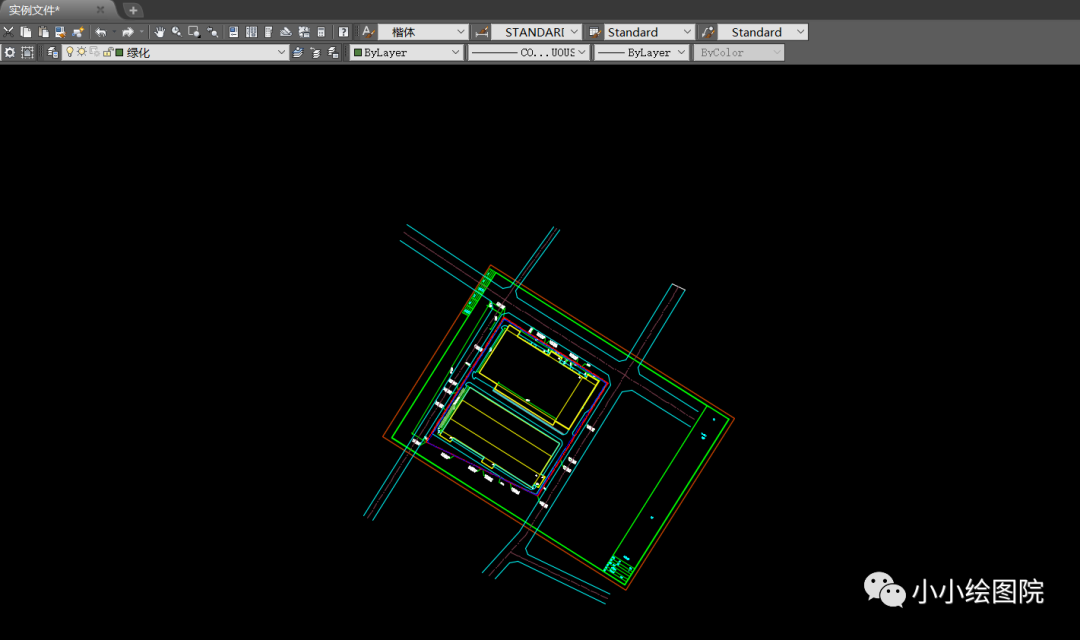

CAD中倾斜的图形怎么打印？

那么遇到这种情况我们该如何打印呢？

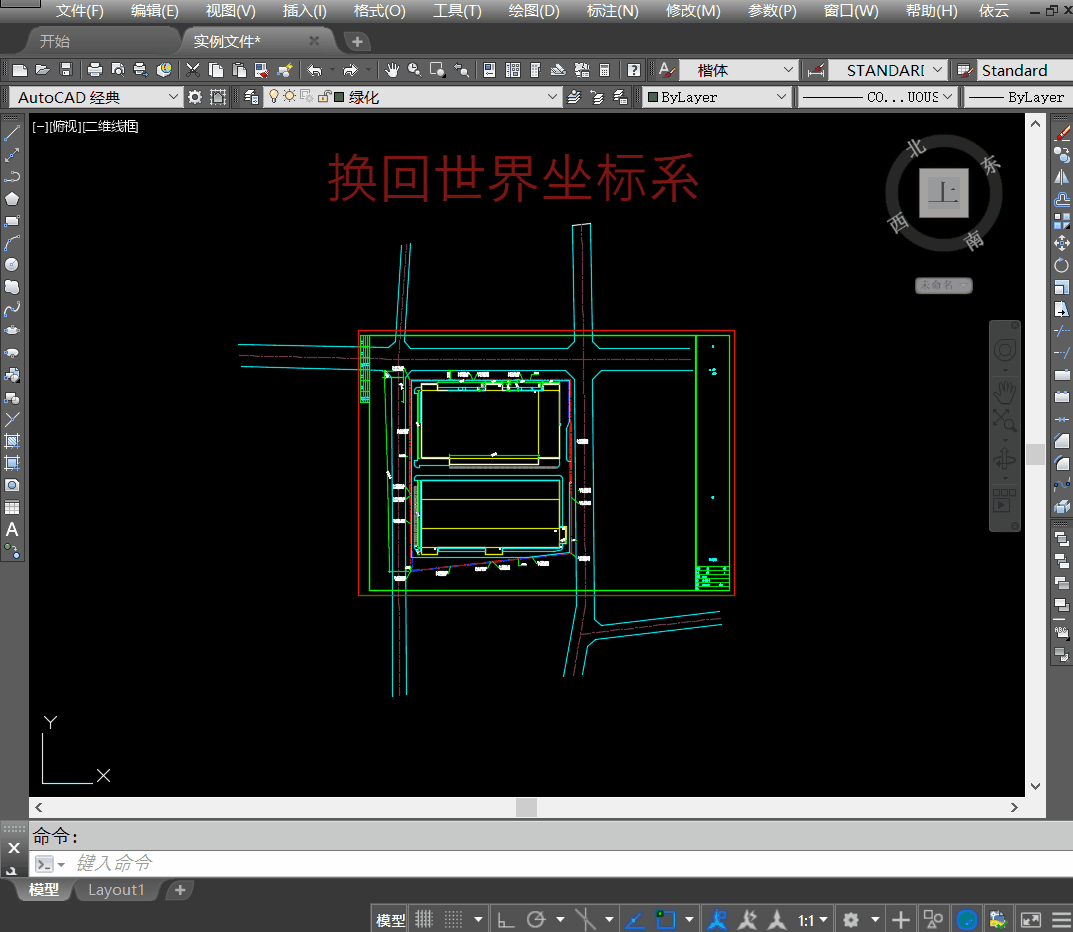

第一种办法，改变图纸的坐标系，用自己设置的用户坐标系代替CAD原来的世界坐标系。输入快捷键“UCS”>空格>输入“OB”>空格>选中图框的的一条边或者平行于图形的任意一条边。这个时候图形就会自己转正过来了。这种办法也是设计院常用绘制图形的方法，一旦图形绘制完成再换回系统的世界坐标系可以了，换回世界坐标系的方法是：输入快捷键“UCS”>空格>输入“W”>空格。

CAD中倾斜的图形怎么打印？

CAD中倾斜的图形怎么打印？

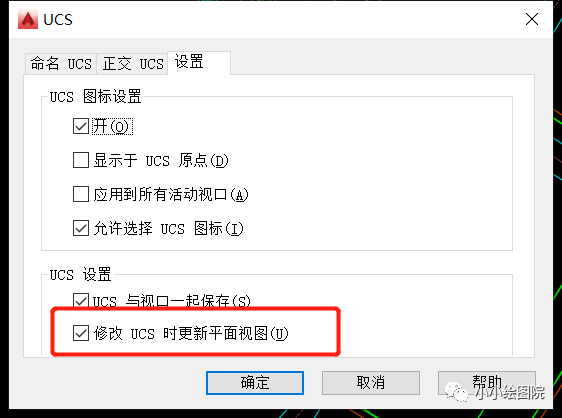

这里有些小伙伴可能会出现坐标系没有自动旋转的情况，输入命令"UC",弹出UCS对话框，将“修改UCS时更新平面视图”前的对勾点上即可。

CAD中倾斜的图形怎么打印？

第二种办法，[wechat key=验证码 reply=回复关键字]

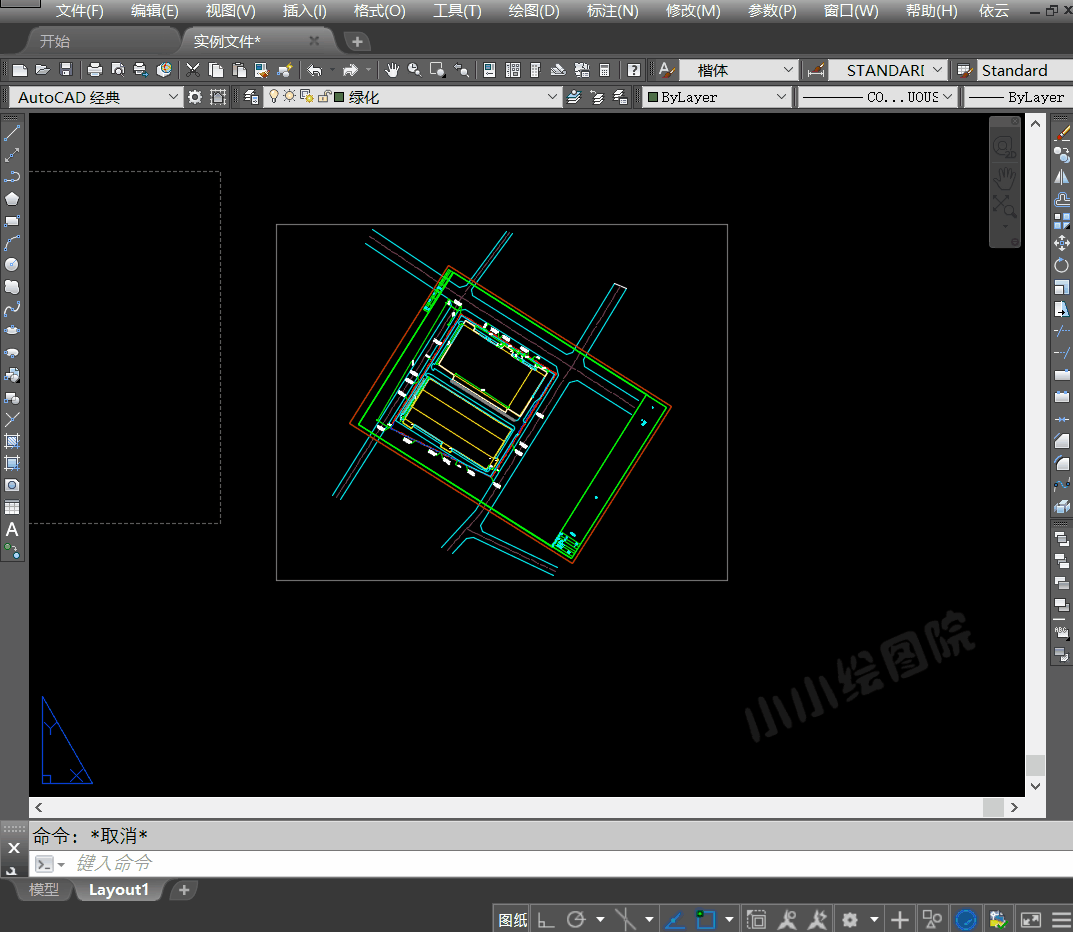

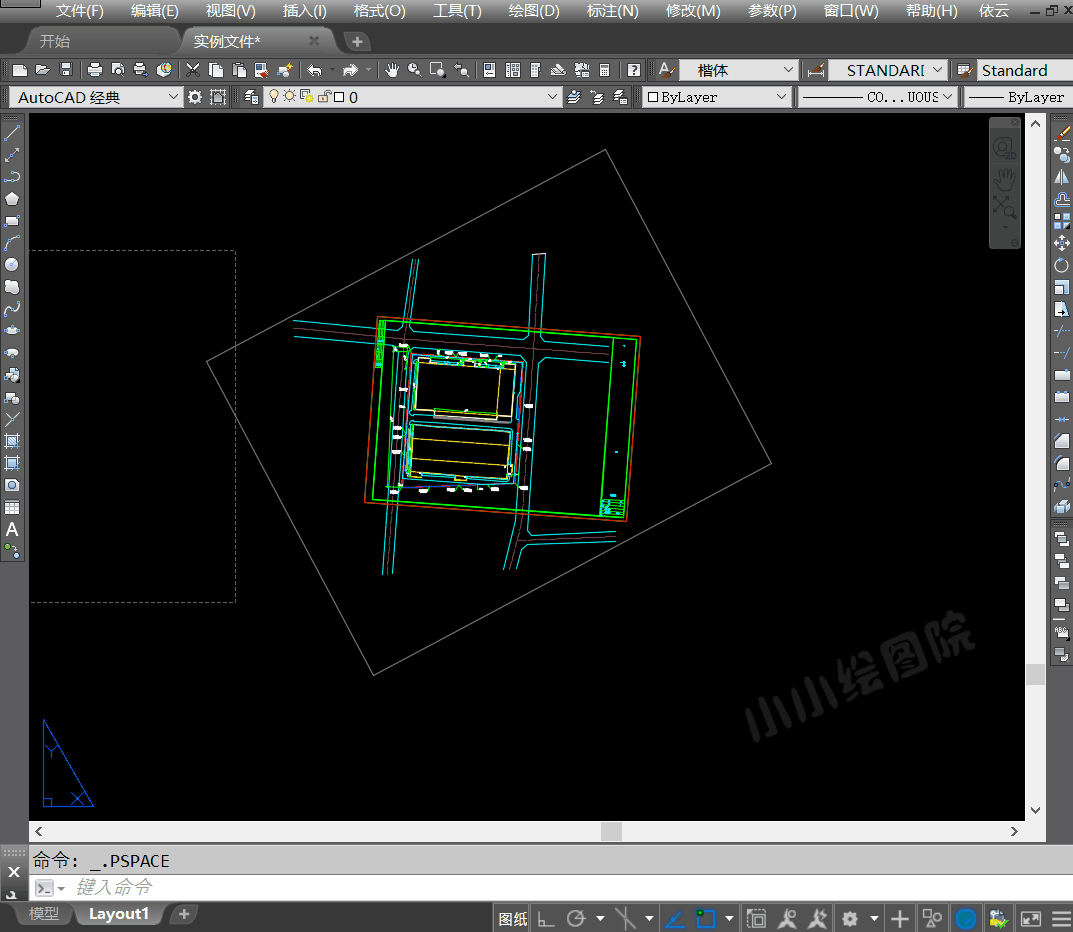

在布局新建视口，旋转视口打印。在布局新建视口后，将视口锁定，再旋转正视口。这种方法仅适用于打印图形，修改图形时并不方便因为坐标系倾斜的原因，修改图形特别不方便。

CAD中倾斜的图形怎么打印？

[/wechat]

CAD中倾斜的图形怎么打印？

第三种办法，在模型空间利用旋转命令将图形旋转。这种办法的弊端比较大，旋转后的图形坐标会发生混乱，一旦修改图纸，想要将图纸移回原位则较为复杂，除非单纯为了打印图纸，一般不建议采用此办法。
