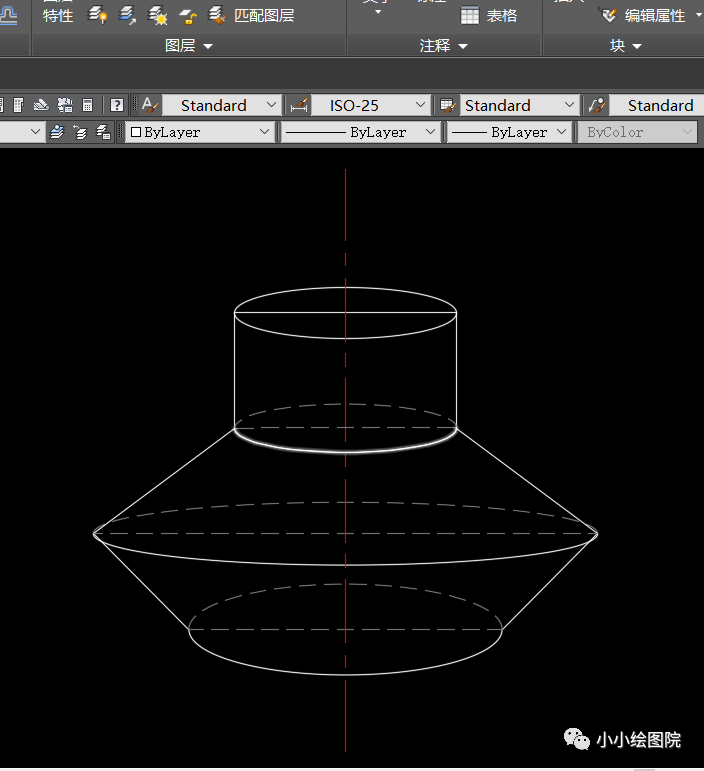

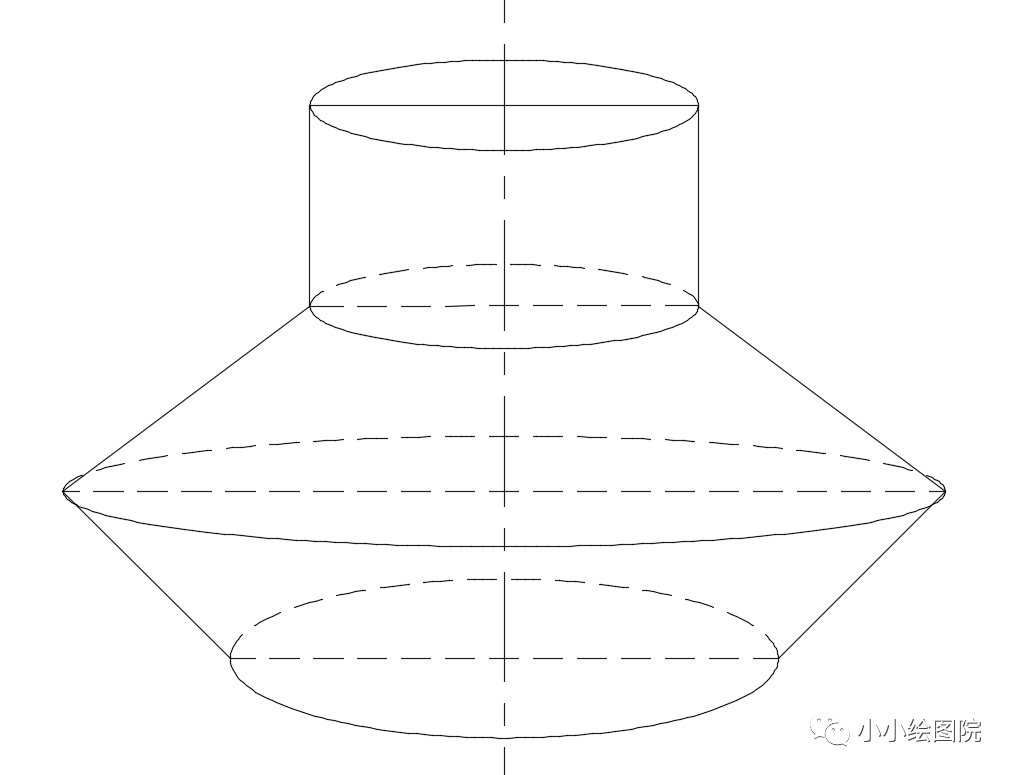

如下图所示，模型空间设置好的虚线和中心点划线，显示比例也都设置好，然后打印预览也没问题。

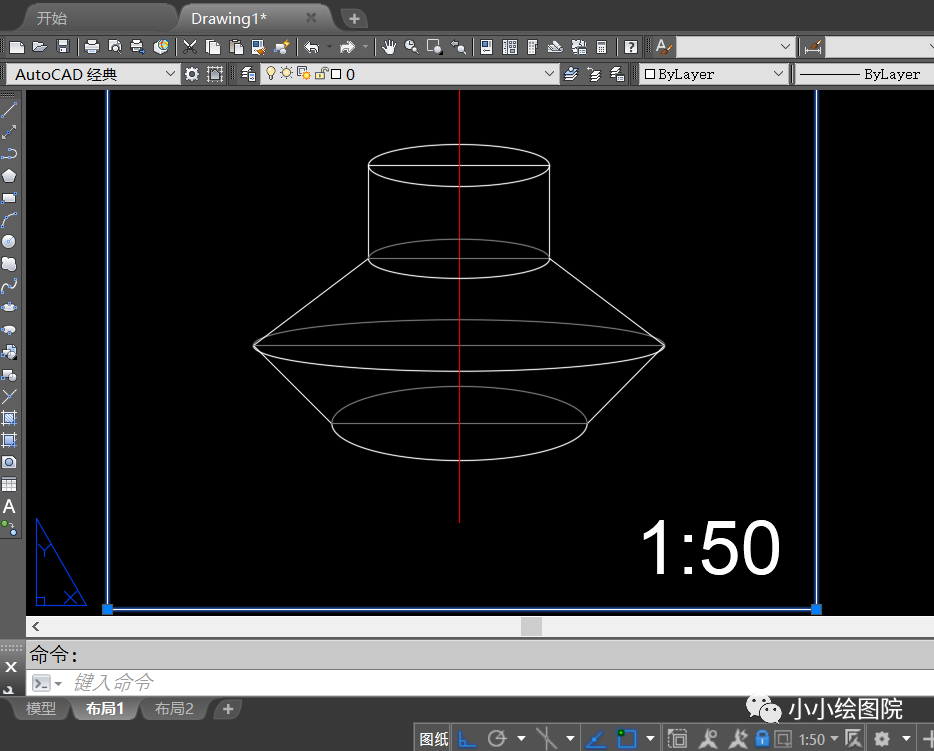

我们到布局空间中，新建视口，设置视口比例为50，这个时候你就会发现图中的虚线和点划线都变成了直线。
为什么会这样？什么原因呢？返回模型空间看一下，仍然是虚线，再到布局看下，仍然是实线。
这是由于CAD在布局空间对线型比例处理的方式跟模型空间不同，可以通过设置变量来进行控制，考虑到一个布局内可能会有很多不同比例的视口，为了让不同比例视口中图形的线型看起来一致，默认是按照图形在布局空间的尺寸（模型空间尺寸乘以视口比例）来计算虚线尺寸的。比如1:50视口中图形被缩小了50倍，然后线型比例是2，则虚线一个短划线的线长就比整个图形都要长，就相当于模型空间里将线型比例设置成100的效果，所以不是虚线不显示了，而是图上只显示了虚线的一个短划线的长度就将整个图形都跨过了。
解释完原因下面跟大家分享下怎么解决这种情况。

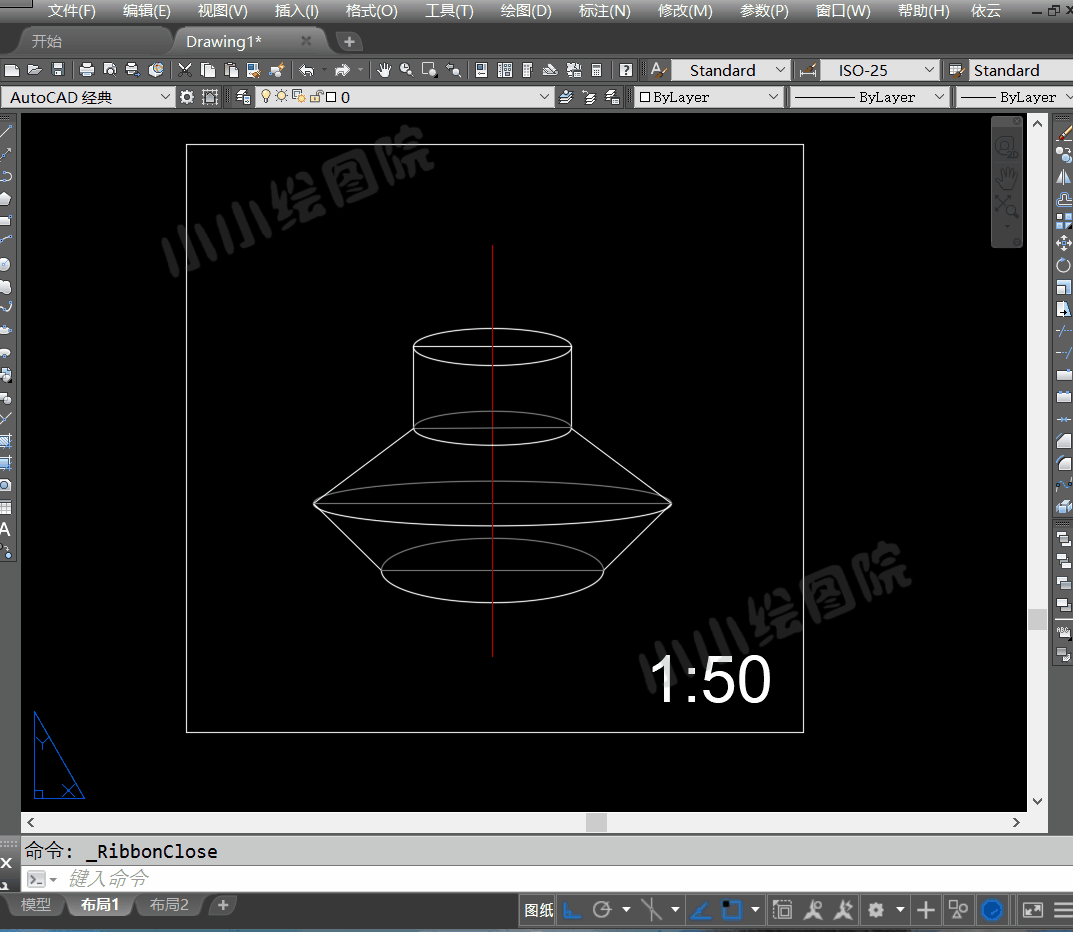

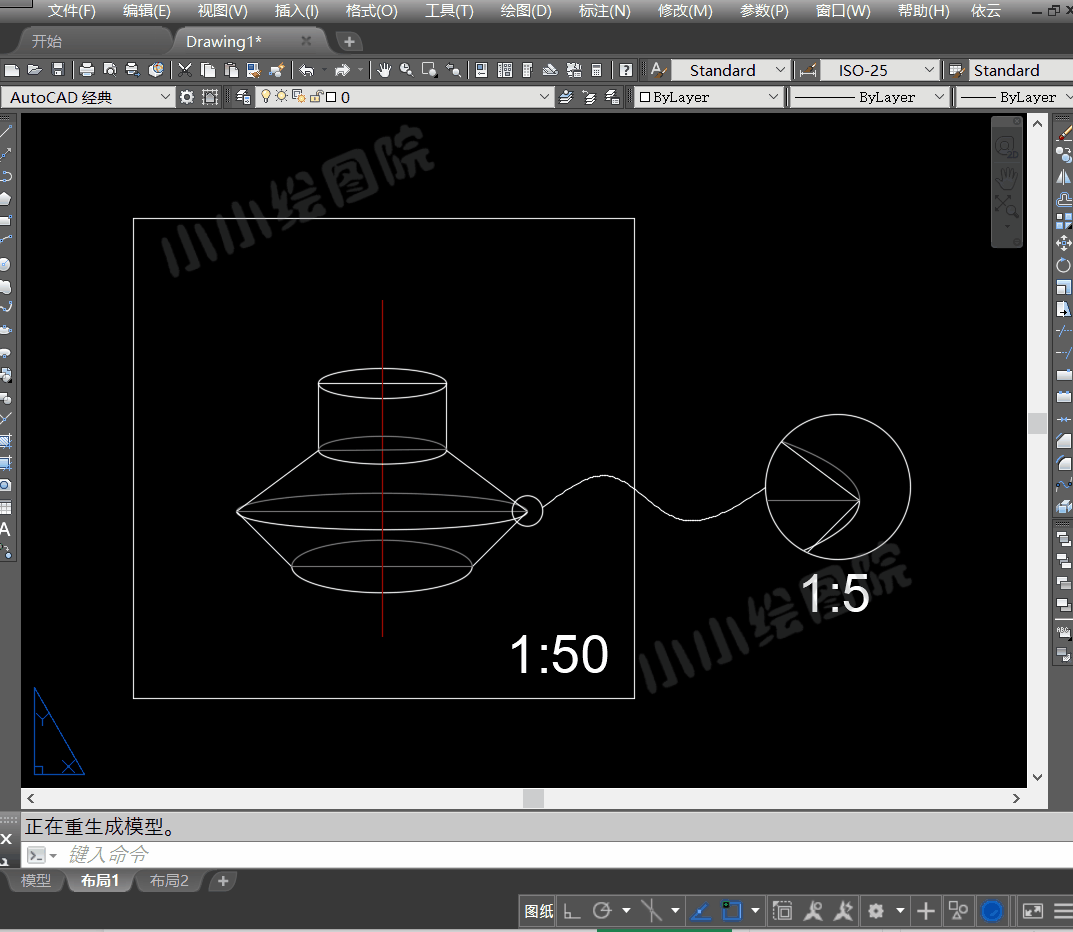

方法一，修改全局比例因子；从菜单栏中找到格式>线型，弹出“线型管理器”对话框，然后将全局比例因子修改为1除去视口比例（1/50=0.02），确定，完成设置。这种情况适用于用布局绘图，且同一图形索引出局部大样图比例不一致时较为方便。（如下图所示，虽左图跟右图视口比例不同，但虚线显示相同）。这种情况设置完成以后，模型空间的图形线型显示就发生变化了，但是关系不大，毕竟图纸还是用布局出图。
方法二，
了解了CAD布局空间中线型设置方法和原因以后 ，我们就可以根据图纸的状况和打印的需要，选择一种合适自己的线型打印效果的方式。
